Paso 2: Cortar el puntero láser
Una vez que las baterías están hacia fuera, usted debe ver un resorte. Que la primavera está conectada con el positivo del diodo laser. Cable negativo del diodo láser está conectado a la carcasa metálica de la aguja sí mismo. Esto es importante, porque al igual que un LED, un diodo láser tiene una polaridad; Si el alambre de la energía por el camino equivocado, no pasará nada.
Energía del laser con 2 pilas AA en un soporte de la batería. Energía irá desde el cable positivo del portapilas, a través del cable de auriculares, a la carcasa de metal de la aguja. Voy a describir la parte del circuito más en el siguiente paso.

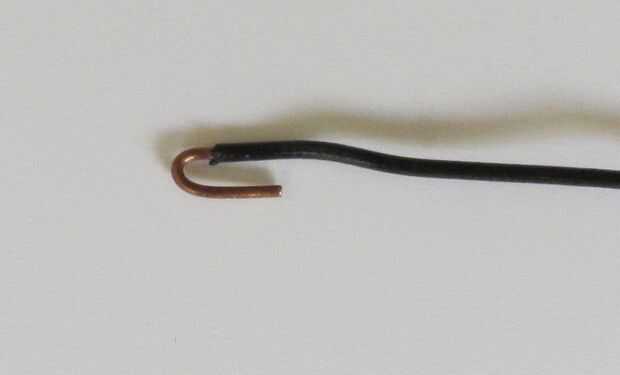

El cable negativo del soporte de la batería debe conectarse a la primavera en el puntero láser. Sin cortar el puntero láser abierta de alguna manera o estirando el resorte, sería complicado soldar nada allí. Para lograr este contacto, utilicé un trozo de alambre de cobre aislado muy tieso. Dobló un pedazo en la forma de un gancho que yo sólo pude exprimir en el centro de la bobina de primavera (ver imagen abajo). Así, hay presión manteniendo un buen contacto allí.

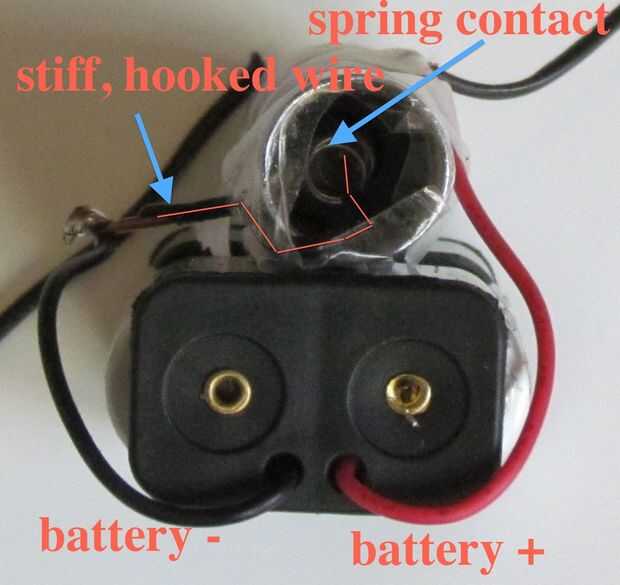

Con el otro extremo de ese alambre sobresaliendo de la parte posterior del puntero láser, solo doblar por el lado y hacia el frente. Entonces puso una curva final en el fin de hacer que sobresalga un poco (la línea roja discontinua en la foto indica la ruta del cable.). Así, es fácil de soldar para el alambre del portador de la batería, lo que puede hacer ahora.
Finalmente, utilice un trozo de cinta para mantenga pulsado el botón del láser que es permanentemente. Usted debe ser capaz de probar su circuito haciendo temporalmente el contacto entre el cable positivo del soporte de la batería y la carcasa del puntero láser. El láser deberá encenderse.
Como todos sabemos, los lasers no son tan buenos para sus retinas. Por favor tenga cuidado y no apunte el rayo a los ojos de nadie.
