Audio láser (4 / 5 paso)

Paso 4: Buld el circuito receptor

Para regresar eso laser luz sonido, usaremos la resistencia dependientes de la luz (LDR) como sensor.  Si aplicamos un voltaje a través de la LDR, una corriente fluirá a través de él.  Puesto que cambiar la iluminación de un LDR cambia su valor de resistencia, también debe cambiar la corriente.  Si esta corriente se alimenta a un par de audífonos, deberíamos podemos escuchar el resultado.

El circuito es un bucle simple:
* En primer lugar, la corriente fluye desde la batería titular alambre (rojo) a la LDR.
* A continuación, pasa a través de la LDR y por el otro lado a tierra de los auriculares.
* A continuación, la corriente fluye a través de los auriculares, auriculares y para cambiar de terminal 1.
(Realmente conectado los auriculares hacia atrás, pero no importa, ya que ellos no son polarizados).
* Por último, la corriente será (si el interruptor está encendido) flujo a-alambre del portador de la batería (negro).

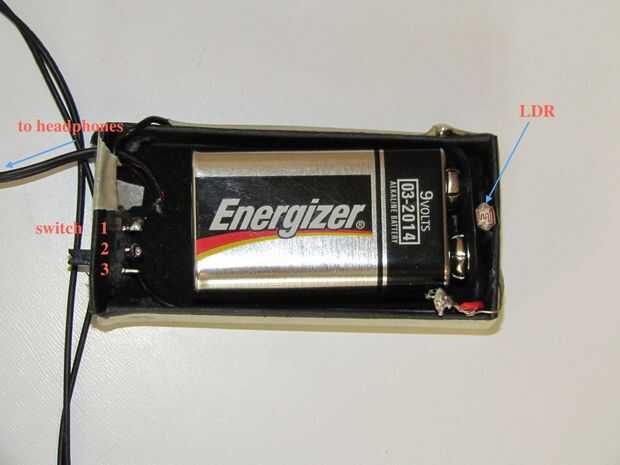

Puesto que dejamos vacío terminal 3 del interruptor, el circuito se rompe cuando el interruptor está hacia abajo como se muestra en la imagen de abajo.  Cuando el interruptor está hacia arriba, terminales 1 y 2 están conectados.  Sin algún tipo de interruptor, siempre habrá corriente y la batería constantemente moriría hacia fuera.

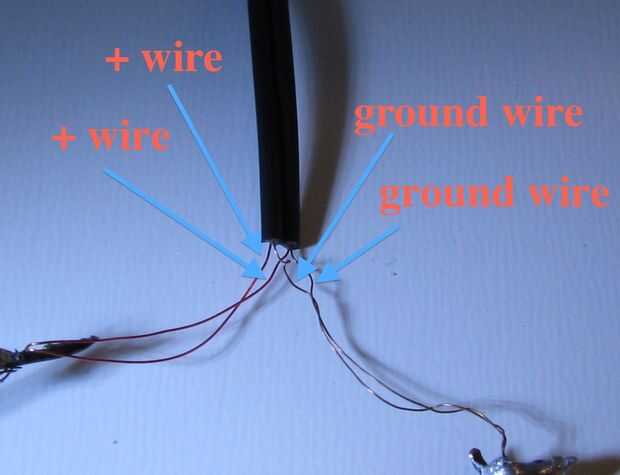

Sólo es realmente complicado es los cables de los auriculares. Como describí en Arduino Theremin óptico, puede utilizar ambos auriculares Si usted par los cables correctamente (vea foto abajo).  Otra vez, todos estos cables necesitan el tratamiento ligero para quemar el aislamiento de resina.

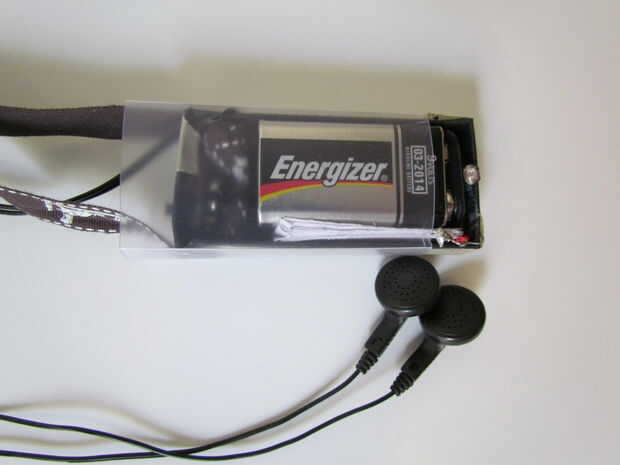

Una vez más, mi soldadura es primitivo, pero hace el trabajo.  Como se puede ver, empacó todo en una pequeña caja para que sea fácil de llevar alrededor.  La viga es pequeña y así que es bueno para el receptor ser portable, por lo que se puede coger.  La pequeña cubierta de plástico evita que la batería se derrame hacia fuera.
