Audio Splitter conmutador (3 / 6 paso)

Paso 3: Soldar los puertos hembra

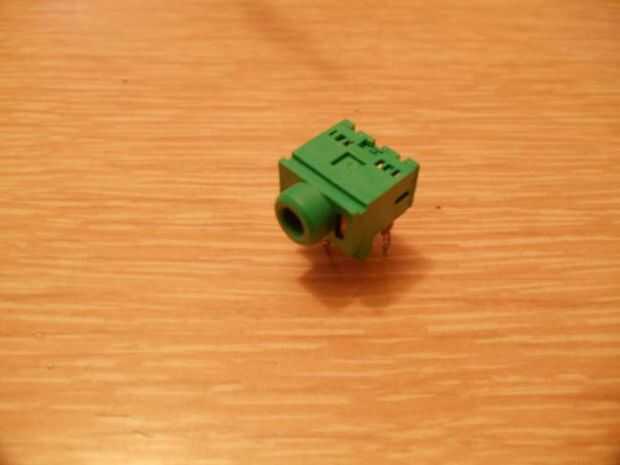

Mayoría de los puertos hembra sólo tiene tres pernos, uno para tierra, uno para la izquierda y uno para la derecha (igual que un puerto macho).
La parte que toca la punta del Puerto masculino (el uno más lejano) es de izquierda, uno que toca el anillo en el orificio masculino (un medio) es por derecho, y uno que afecta a la vaina en el puerto hombre (uno más cercano a la abertura del puerto) es para la tierra.

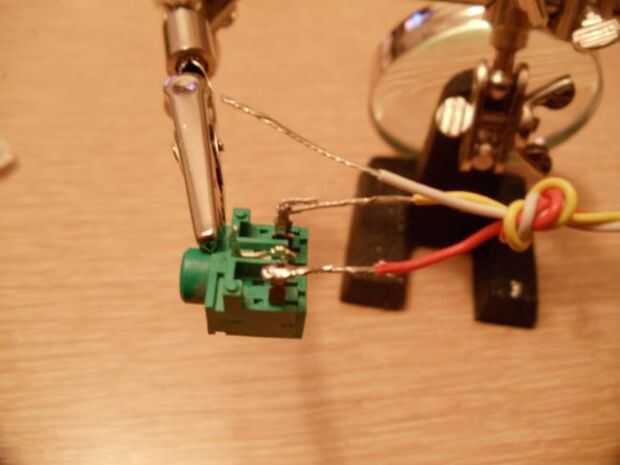

Si usted dobla el alambre alrededor de su pin, que no se mueva tanto haciéndolo más fácil de soldar.

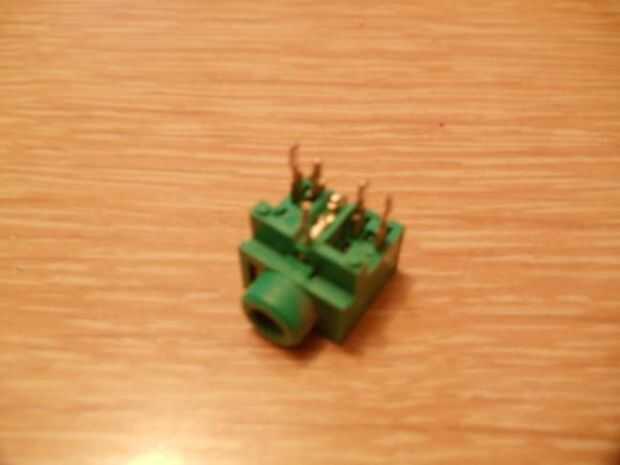

Por alguna razón los puertos que utiliza (rescatados de las unidades de CD rotas) tienen cinco pernos. Después de retirar el panel posterior encontré que estaban tocando dos pares de puertos (los de izquierda y derecha), por lo que doblado los pines uno hacia el otro para hacer la soldadura más fácil.
