Auduino (Lo-fi Synth para arduino) (2 / 5 paso)

Paso 2: Las ollas

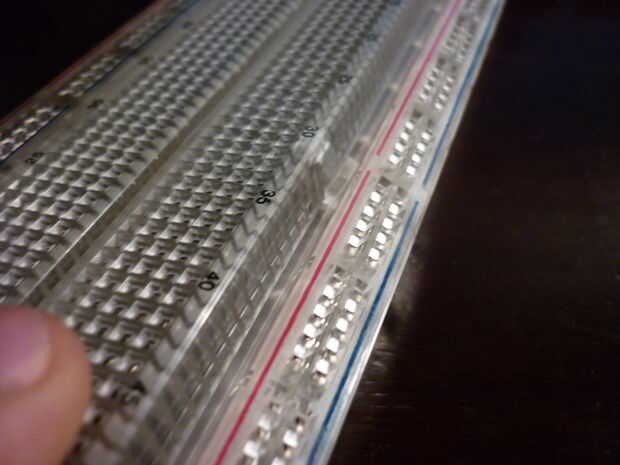

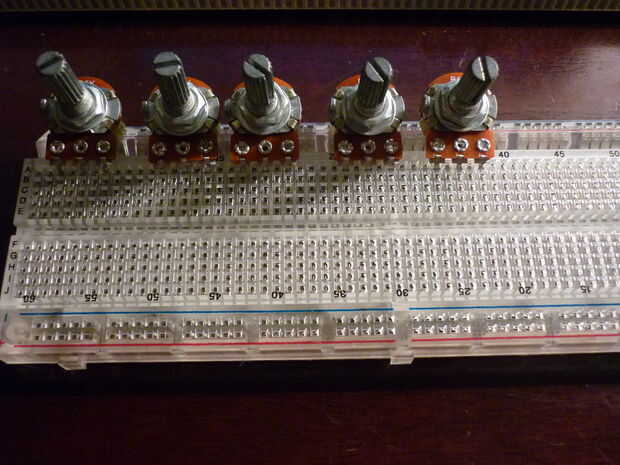

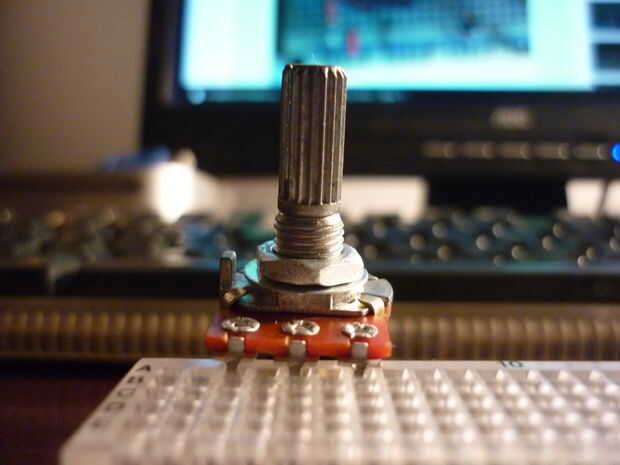

Así que los potenciómetros en el protoboard, no pude encontrar la mejor parada para ellos porque su parte trasera no encajaba. Pero me las arreglé para apretarlas la última fila y flexiona el protoboard como se muestra en la imagen.

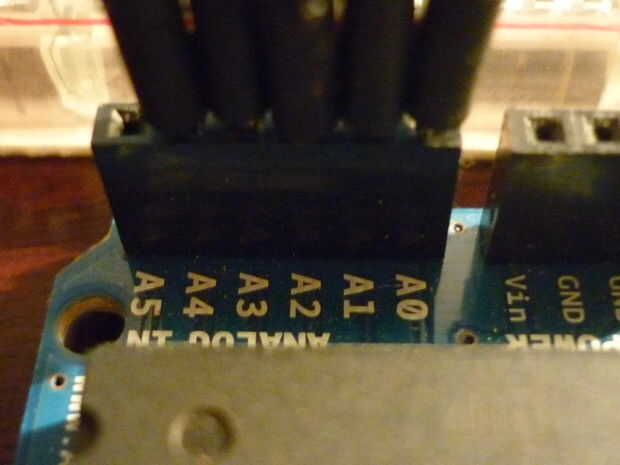

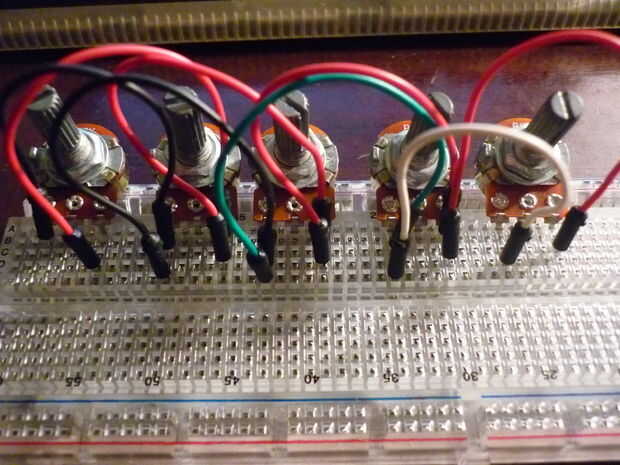

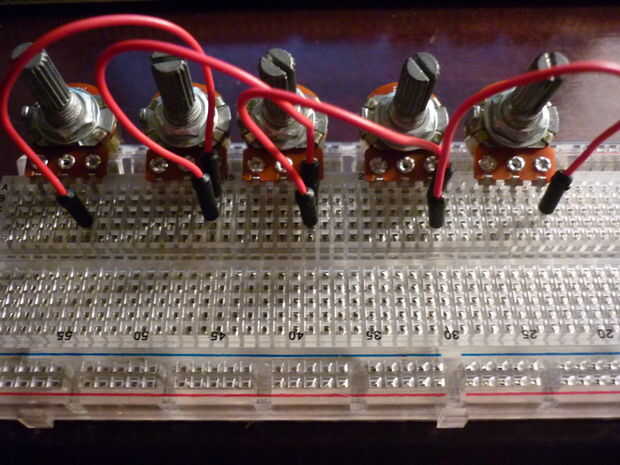

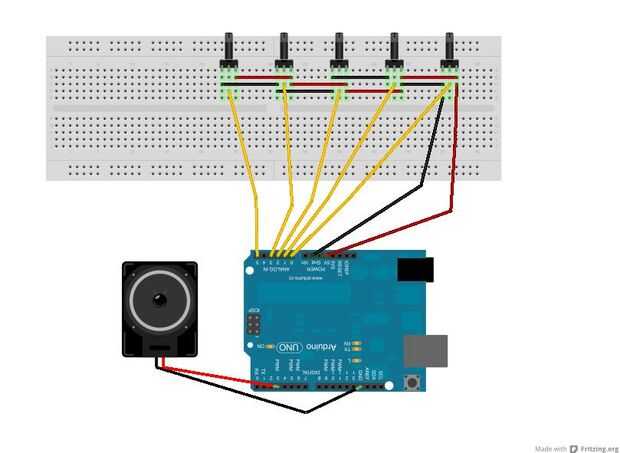

Básicamente todo cables positivos están conectados a 5V y negativos allí todos van a tierra. Y el plomo medio ollas va a un pin analógico en el arduino.

Pote 1 pasa a 4 analógicas.
Olla 2 va a analógico 3.
Olla 3 pasa a 2 analógicas.
Olla 4 va a analógico 1.
Olla 5 va a analógico 0.

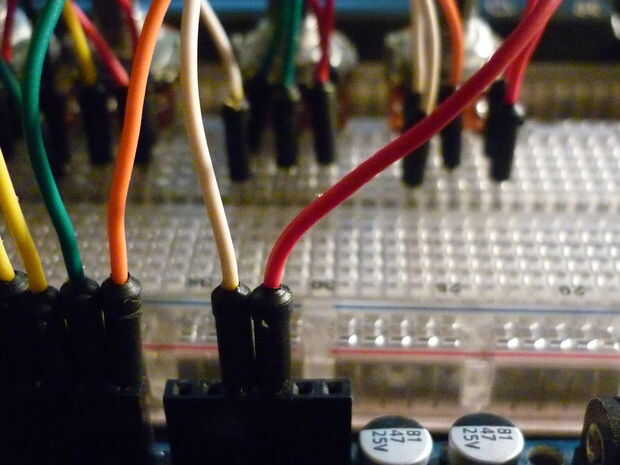

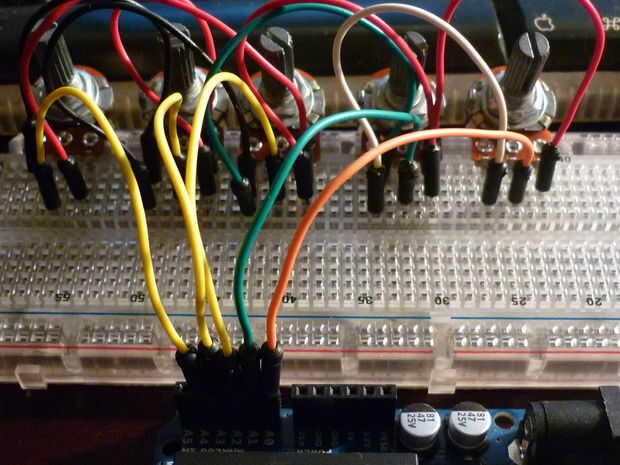

Las imágenes muestran cómo conectar los puentes muy claro.
