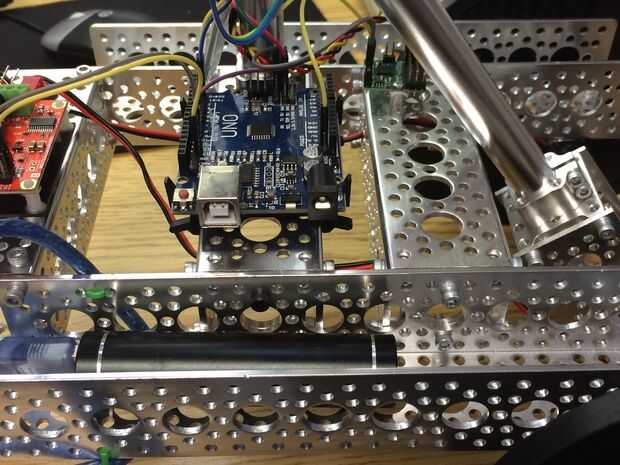

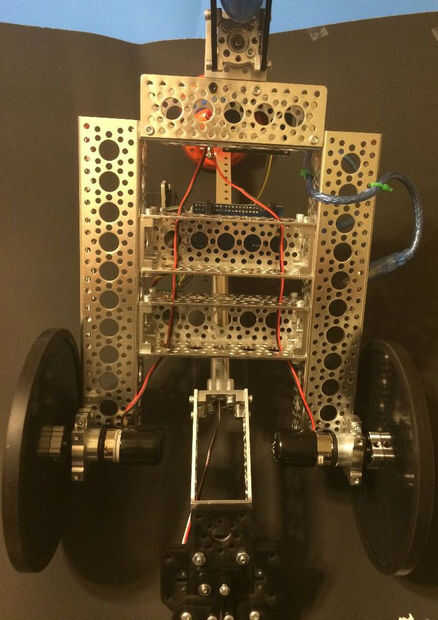

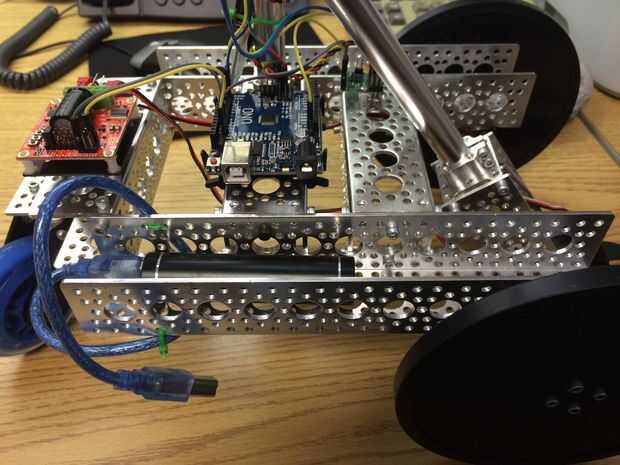

Paso 3: Montaje - el chasis

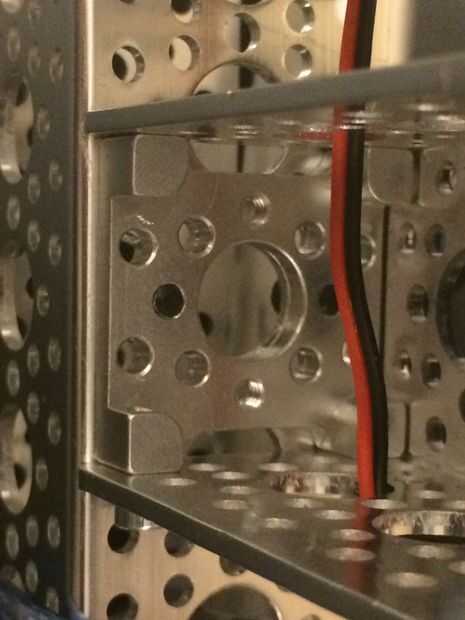

- Tomar dos 2 de los 4,50" canales y lugar la 1 uno 90 º cuádruple eje C de montaje en cada extremo.
- Ahora toma el último 4,50" canal y colocar un doble lateral Montaje E de 90° en la parte inferior del canal.
Uno de los canales de 4,50" con 90° cuádruple eje Monte C en cada extremo y uno de los canales de 9"

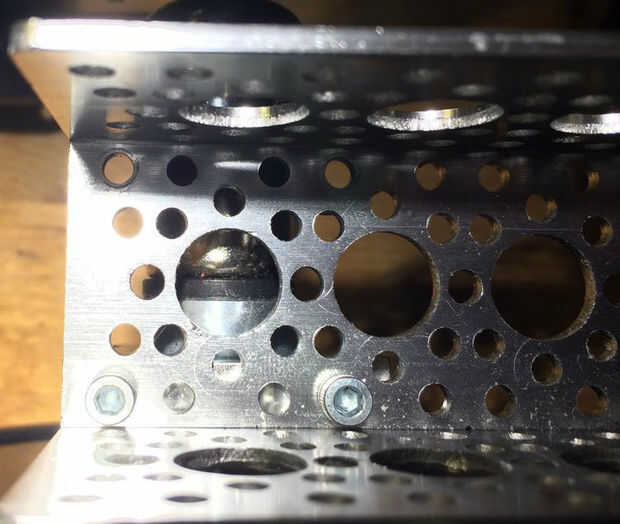

- Coloque 4,50" canal con el lado plano hacia arriba en el hoyo 4 del canal 9" con el lado plano hacia abajo. Conectar las dos piezas con 2 tornillos 6-32.

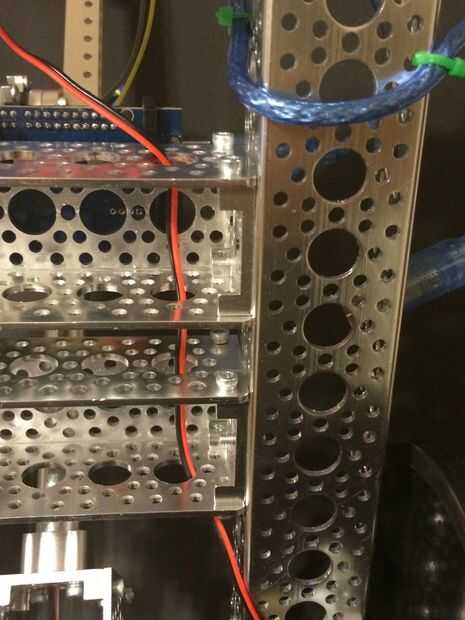

- Ahora conecte lo otros 9" canal en la misma posición en el lado opuesto.
Tomar los siguiente 4,50" canales al 90 ° cuádruple eje Monte C en cada extremo
- Coloque el canal 4,50" con el lado plano para arriba en el hoyo 7 del canal 9" con el lado plano hacia abajo. Conectar las dos piezas con 2 tornillos 6-32.
- Ahora conecte lo otros 9" canal en la misma posición en el lado opuesto
Ahora toma el último 4,50" con el 90° cuádruple eje Monte C en cada extremo
- Conecte el cuádruple eje Monte C de 90 º a la primera columna de agujero en el canal 9" en ambos lados.

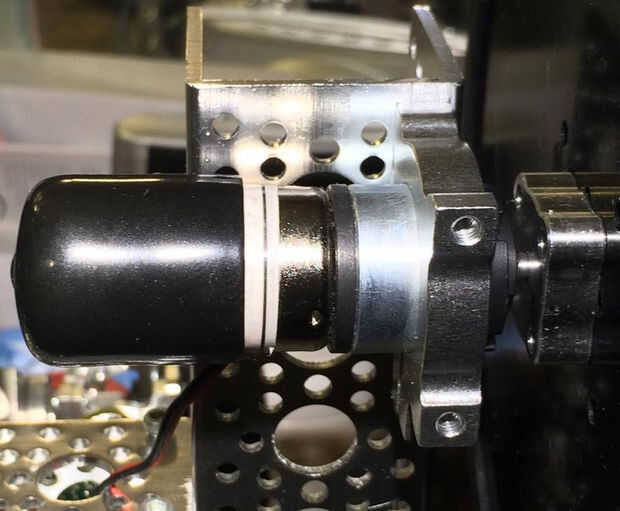

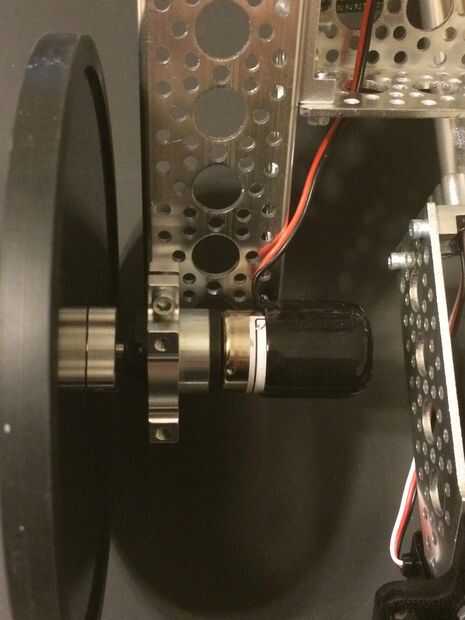

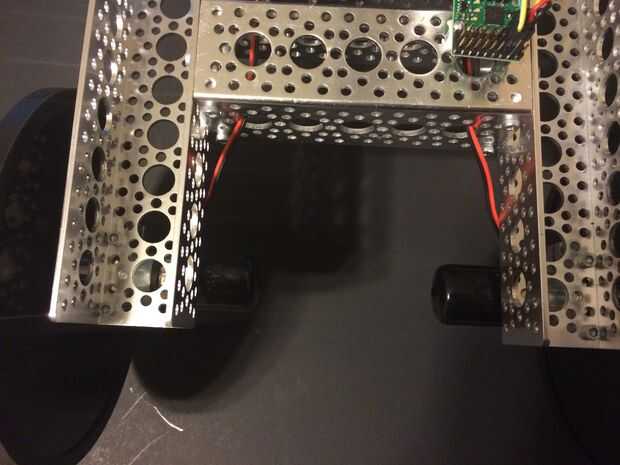

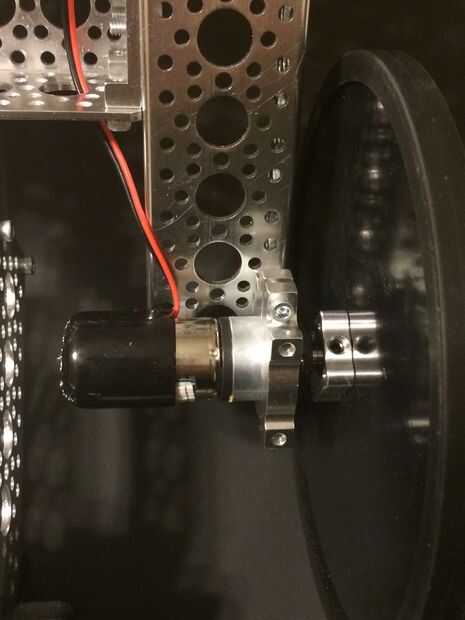

A continuación, conecte los soportes del motor dos 2 22 mm para la parte delantera del chasis

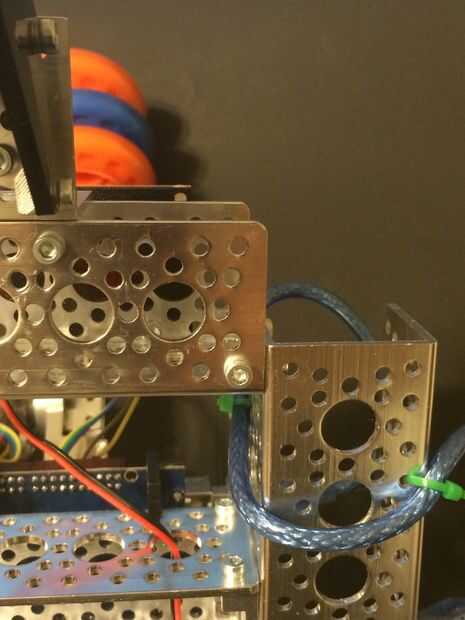

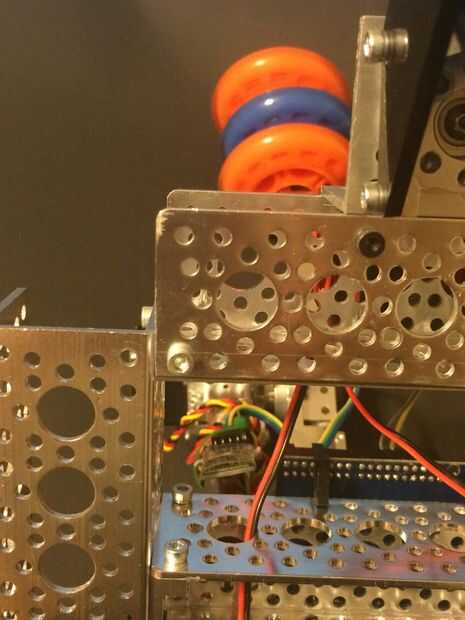

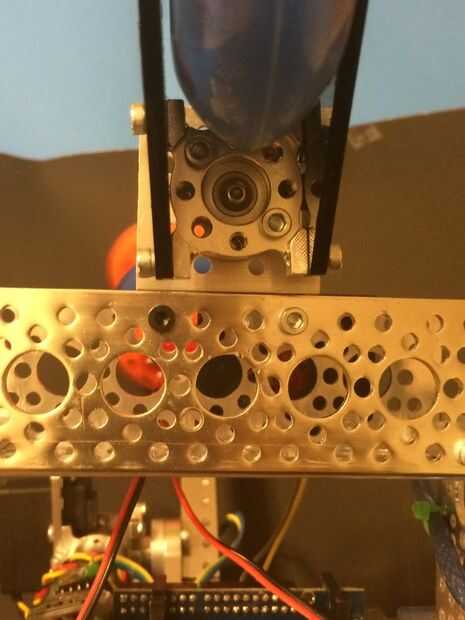

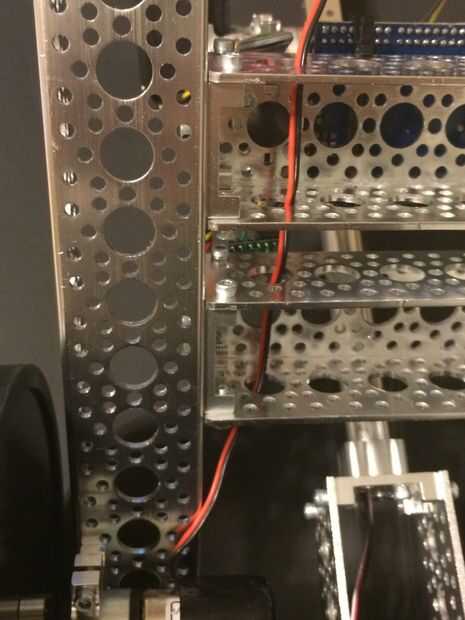

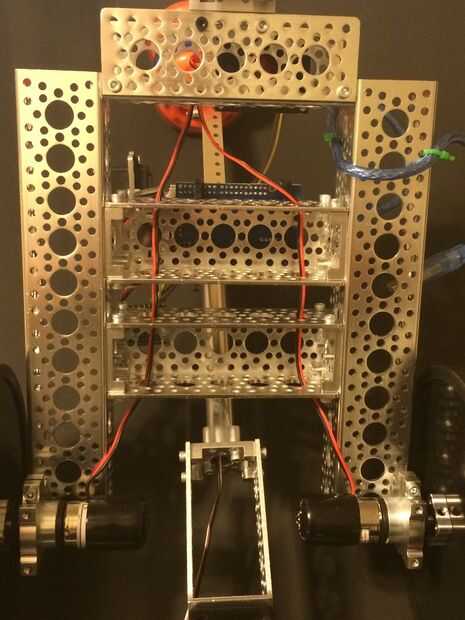

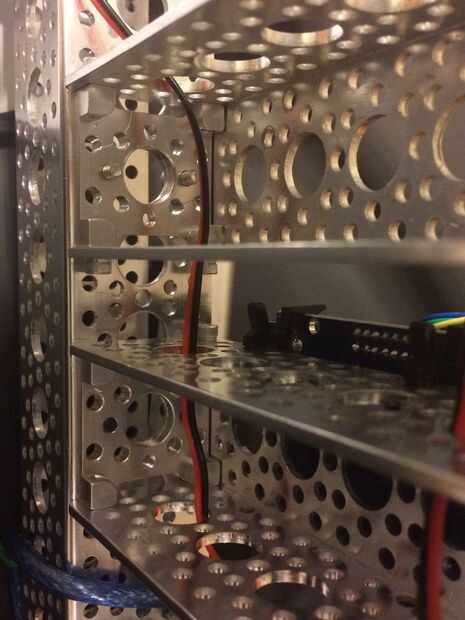

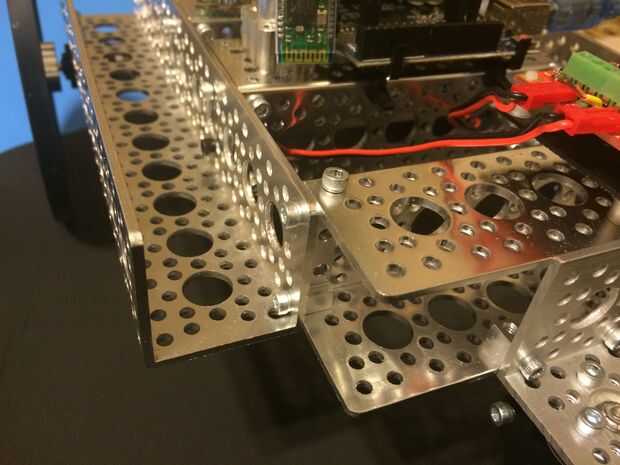

Ver imágenes para más detalles.

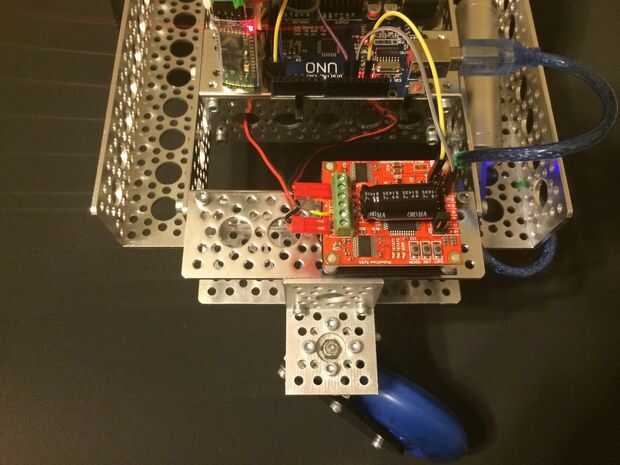

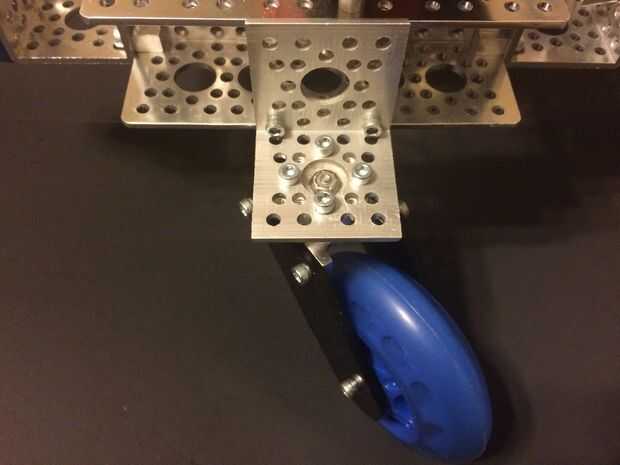

Montar el soporte de la rueda B por la información del sitio ServoCity.

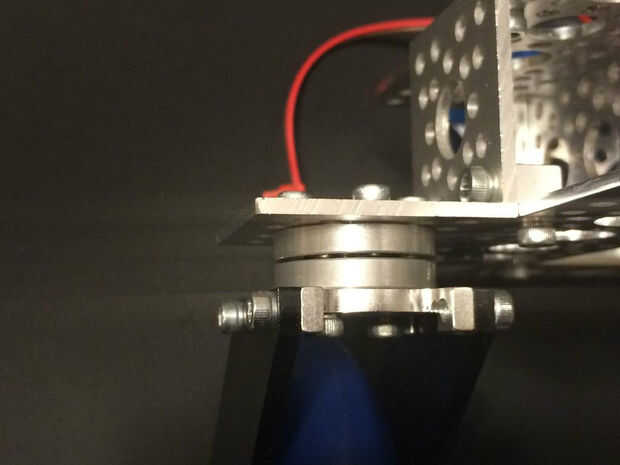

- Coloque el cubo giratorio en la parte superior el conjunto de soporte de la rueda y fijarla con al menos 2 tornillos 6-32
- Conecte el otro extremo del eje giratorio a 90° solo canal soporte y fíjelo con 4 tornillos 6-32.
- Conectar un 90° cuádruple eje montaje C a la a la Asamblea de la rueda y el posterior 4,50" canal del chasis

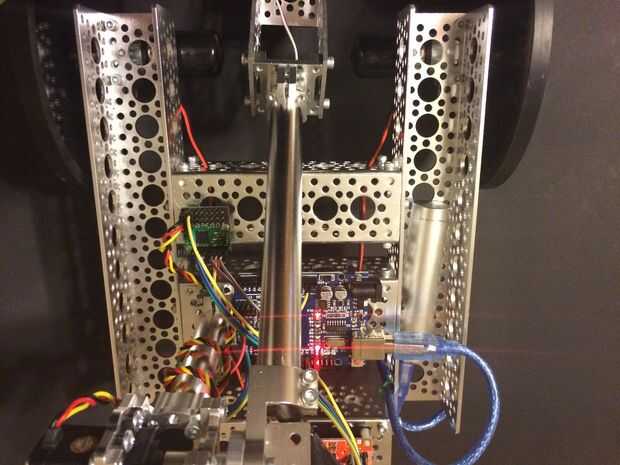

Ver imágenes para más detalles.
