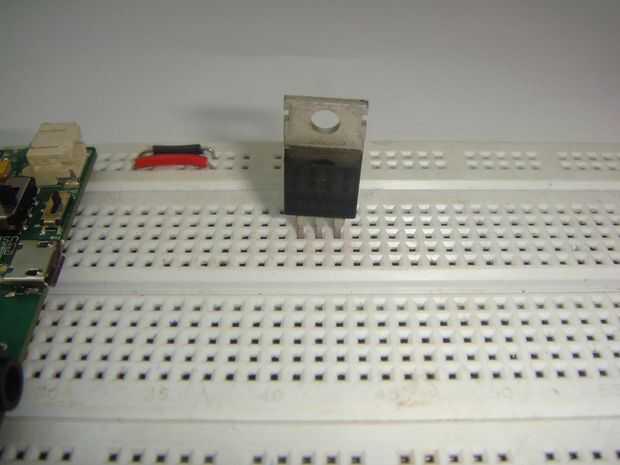

Paso 3: Conectar el TIP31C
Tip31C es un transistor NPN básico. Se utiliza aquí para cambiar la corriente de la fuente de alimentación principal con la corriente de la likit un pin digital. Asegúrese de que cambia corriente no de voltaje. Corriente y volatage son cosas diferentes. Usted puede encontrar este transistor muy fácilmente en el mercado. Para conectarlo a la placa, haga lo siguiente:

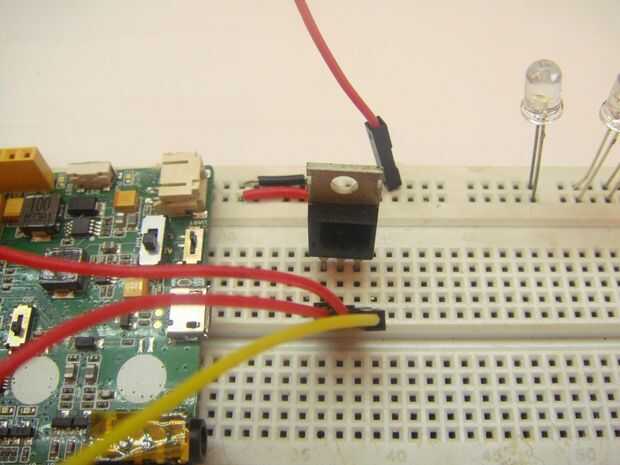

- Pin 1---Linkit un pin digital 11
- Pin 2---Led línea gnd
- PIN 3---Linkit una toma de tierra
Conecte el positivo del primero los rieles a positivo de linkit uno tablón y positivo del segundo carril a digital pin 5. Conecte el negativo del segundo carril a gnd de la placa.
