Paso 1: Diseño de una antena de YAGI UDA: (antena YAGI)

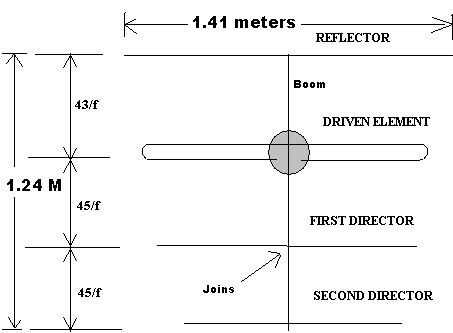

La figura anterior muestra una antena yagi básica que consta de cuatro elementos.
El elemento central es el dipolo de media onda, plegado simple. Se denomina el 'elemento conducido' porque es sólo el elemento que está directamente conectado con el transmisor de FM, conduciendo la antena entera. Los otros tres elementos externos se llaman elementos parásitos. Uno se llama los elementos de director. El reflector refleja la energía de RF y el director dirige la energía de RF. Por lo general, el elemento reflector es 5% más que el elemento conducido y el director es 5% más corto que el elemento conducido.

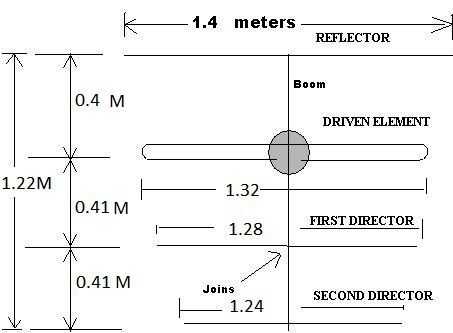

La antena parámetros elemento longitud y espaciamiento se dan en términos de longitud de onda, por lo que se puede diseñar fácilmente una antena para una frecuencia dada. Las longitudes de los distintos elementos de la antena se relacionan con la frecuencia. F = 106 MHz como en el primer diagrama y el 2do es con 107,9 MHz: según los siguientes cálculos
Reflector length=150/107.9=1.39 o redondeada a 1,4 metros
Por = 143/1079 = 1.32
Primer director=138/107.9=1.28
Segunda director=134/107.9=1.24
Ahora la diferencia entre cada uno
Cálculo de la brecha
reflector de brecha a conducido =(43/107.9) = 0.398-redondeado a 0,4,
brecha entre a primer director =(45/107.9) = 0.41,
brecha entre director a director = 0,41 mismo.
Añadir todos los huecos y que será la longitud del brazo
Así la longitud del brazo = 0.4 + 0,41 + 0.41 = 1.22 metros. Así hace la pluma cerca de 1,5 metros. Pero mantener la brecha calculada.
