Paso 4: Montar la antena hecha en casa

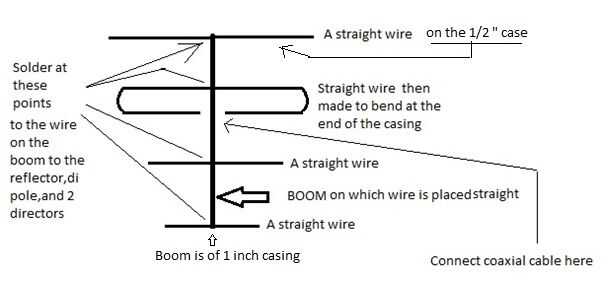

1 UTILICE el plástico de 1 pulgada rectangular cubierta como soporte principal, llamémosle auge (ver el diagrama de arriba)
2 cortar la carcasa de 1/2 pulgada para el reflector, por elemento (también llamado dipolo doblado) y a los directores según el tamaño que el anterior.
3 ejecutar un sin aislar o esmaltado alambre de cobre (se muestra como "alambre" en el diagrama a continuación) de digamos 10 a 16 SWG (utilizado en el bobinado del motor) a lo largo de la longitud de la pluma en la parte superior (no interior). Si se utiliza alambre de cobre esmaltado Retire el esmalte en los empalmes de la soldaduras y también por el en los 2 extremos del elemento conducido es decir el dipolo
4 Instale el cable similar según el tamaño para los directores y el reflector en el hilo de la pluma en ángulo recto al alambre de auge. No coloque la caja de plástico de ahora.
5 unir el centro apunta al cable sobre el auge para directores, reflector por soldadura, tenga cuidado ya que el plástico está en las inmediaciones.
6 tomar otro cable más que el doble del elemento conducido es decir el dipolo doblado
7 unir su centro al alambre del punto auge por soldadura
8 Coloque la caja de plástico significada para el dipolo auge ahora y cinta para sostener el cable firmemente.
9 doblar los extremos de ese dipolo de alambre en los extremos de la carcasa de plástico y llevarlos en la parte superior de la carcasa y cinta firmemente
10 sacar 2 extremos para la conexión y utilice cinta de cello para mantenerlos en su lugar firme
11 estos 2 extremos sirven para la alimentación del transmisor a través del cable coaxial
12 Coloque las envolturas de plástico de reflector y los 2 directores en la parte superior de la pluma sobre su respectivo alambre y cinta adhesiva para el alambre para que se adhiera a la caja de plástico
13 Utilice cinta de cello en berro Cruz hasta enlazar el reflector, dipolo y los 2 directores el brazo firmemente, para parecerse a una antena de televisión de día olden
14 usar cualquier tubo para soporte de antena Yagi en cierta altura mientras que apunta al lado del director a la dirección deseada que desea obtener la gama.
