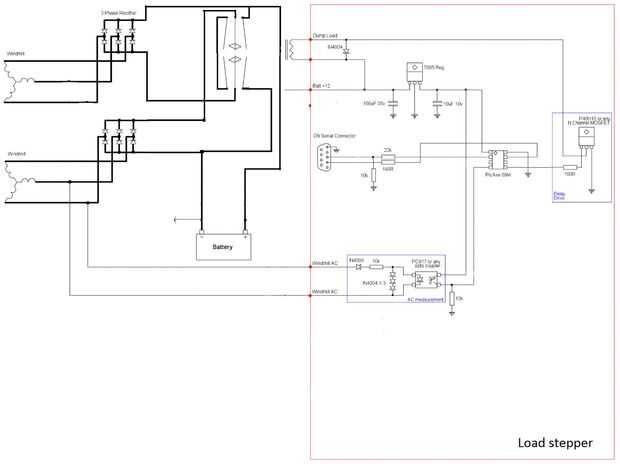

Paso 2: Diagrama del circuito y hacer
- 7805 regulador de 5 voltios
- 1 diodo de x IN4004
- condensador de 100uF 35v
- 10uF condensador de 10v
- Conector serial D9
- PICAXE microcontroladores de 80M con soporte.
- P40N10 o cualquier canal N MOSFET
- resistencia de 100 ohm
- resistencia de ohmios de 22 k
- resistencia 180 ohmios
- resistencia de ohm 2x10k
- Relé DPDT clasificado a su salida de la fuente de poder o dos SPDT como relés DPDT son más difíciles de encontrar.
- alambre
- Junta de tira
componentes para la medida de CA
- Diodos 4xIN4004
- resistencia de ohm 1x10K
- Pc817 o cualquier opto-acoplador.
Medición del pulso (para la entrada de interruptor de láminas o paletas opto)
- resistencia de ohm 1x10K
- Pc817 o cualquier opto-acoplador.
Para una aplicación solar Conecte un LDR de 5v a la entrada ADC 4 y tierra con una resistencia de ohmio 10 k.

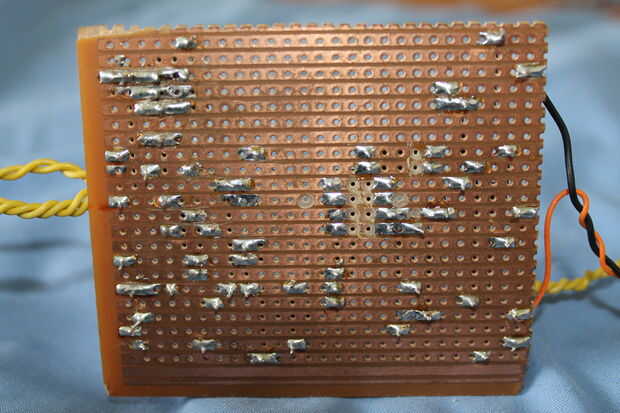

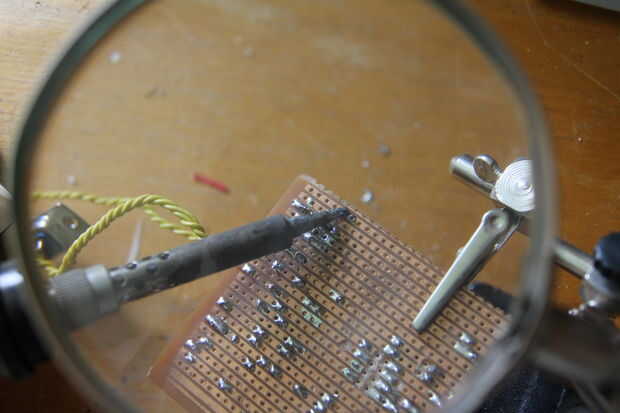

Cuando hice este circuito utiliza software para colocar componentes en la placa perforada, pero han perdido toda esa información así que si alguien diseña un diagrama de tablero PCB o tira para esto, estaría encantado de poner para otros usuarios. el software que utiliza para hacer el diagrama de la placa perforada es http://www.marlwifi.org.nz/other/stripboard-magic. Es fácil de usar, dibujar en tu circuito y coloca los componentes. Mi Consejo no es el más compacto porque quería un cierto tamaño por lo que puede ser hecho más pequeño. Una vez que tengas el diseño todo lo que se requiere es soldar los componentes en. Asegúrese de que usted no fuego alguno de los componentes en este paso, especialmente el chip picaxe. Compruebe siempre el sombrero que tiene todos los componentes el derecho de forma redonda y que hay no hay cortocircuitos en el tablero, de lo contrario puede que tengas que volver a hacer parte del trabajo duro. Durante la soldadura no tiene el chip picaxe en su montura, esto ayudará a sobrecalentamiento del chip y daño potencial. Los diagramas eléctricos en este paso se modifican de http://www.thebackshed.com/Windmill/Contents.asp y han sido muy útiles así que Échales un vistazo.
