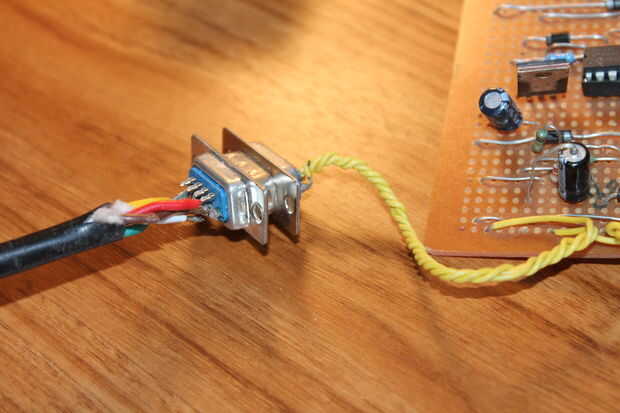

Paso 3: código
Para cambiar el punto en el que el circuito cambia de serie a paralelo, cambiar los dos valores en la parte "Principal" del código que he puesto a 580 y 540. Estos son los valores RPM y se establecen para cambiar cuando el voltaje paralelo de los generadores es sobre unos 13 voltios, que es bueno para la carga. La mejor manera de encontrar estos valores es por ensayo y error. Al principio tenía el circuito por la parte inferior de mi torre para poder medir el voltaje y las rpm y ver el circuito de disparo y ajuste. Entonces una vez que había conseguido sobre la derecha, había instalado en la parte superior de la turbina de viento y sólo ajustarse de vez en cuando.

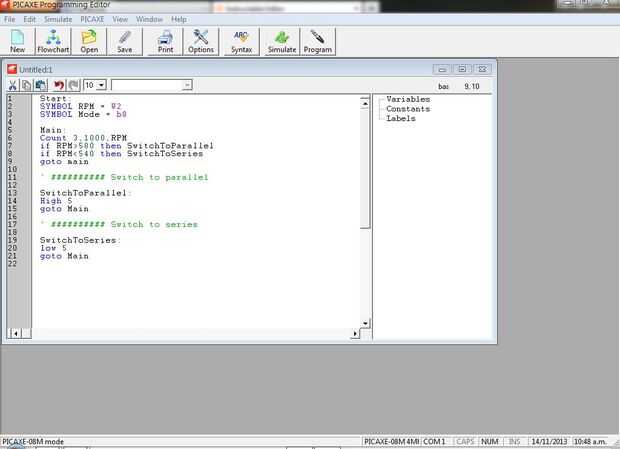

Entrada de medición AC o pulso
Inicio:
SÍMBOLO de RPM = b1
Principal:
Count 3,1000, RPM
Si RPM > 580 luego SwitchToParallel ' establecer estos valores para determinar los valores de conmutación
Si RPM < 540 entonces SwitchToSeries
Goto principal
' ### Cambiar a paralelo
SwitchToParallel:
2 alta
Goto principal
' ### Cambiar a series
SwitchToSeries:
2 bajo
Goto principal
' Mantenga siempre los valores switchtoparallel y switchtoseries 10 o más separados para evitar el aleteo del relé
entrada de LRC
Inicio:
La luz del símbolo = b1
Principal:
readadc 4, luz
Si luz > 4 entonces SwitchToParallel ' establecer estos valores para determinar los valores de conmutación
Si luz < 3 entonces SwitchToSeries
Goto principal
' ### Cambiar a paralelo
SwitchToParallel:
2 alta
Goto principal
' ### Cambiar a series
SwitchToSeries:
2 bajo
Goto principal
' Mantenga siempre los valores switchtoparallel y switchtoseries diferentes para evitar el aleteo del relé
