Paso 9: Montaje de frambuesa Pi
Para el montaje de Raspberry Pi, simplemente he modificado un archivo de thingiverse para ajustarse a mi iTorch el conjunto del cuerpo. Enlace cuando lo encuentro otra vez. También tuve que modificar el tipo de madera que utilizar debido al grueso que he tenido que modificar casi todo el caso para obtener el pi para adaptarse.

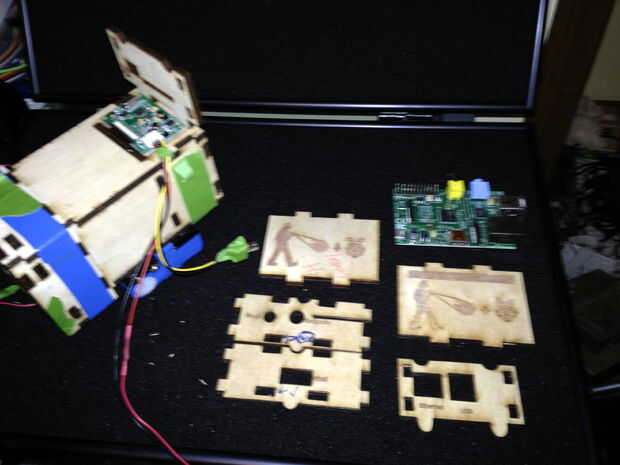

La Asamblea de Raspberry Pi se tiene:
Parte inferior - superior y 1 - 1
2 - lados (lateral del componente y hdmi)
1 - trasera (usb / ethernet)
el frente es parte de la titular de la lente, así que no te preocupes ;)
Paso 1 - vas a querer empezar con montar el panel posterior (usb/ethernet) es el más apretado.

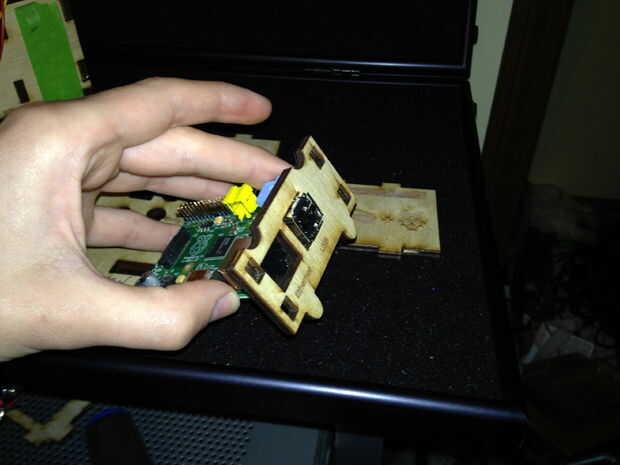

2 - mover el panel posterior en la Raspberry Pi.

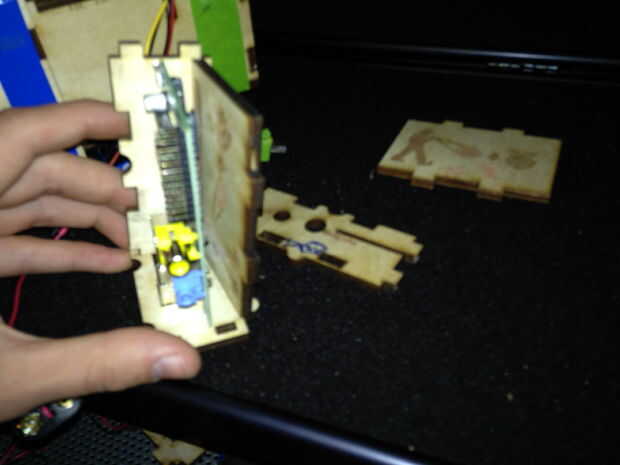

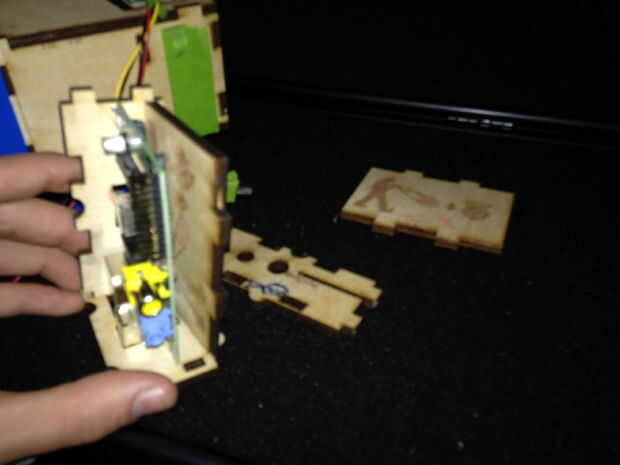

3 - Fije el panel HDMI, puede que desee cinta adhesiva.

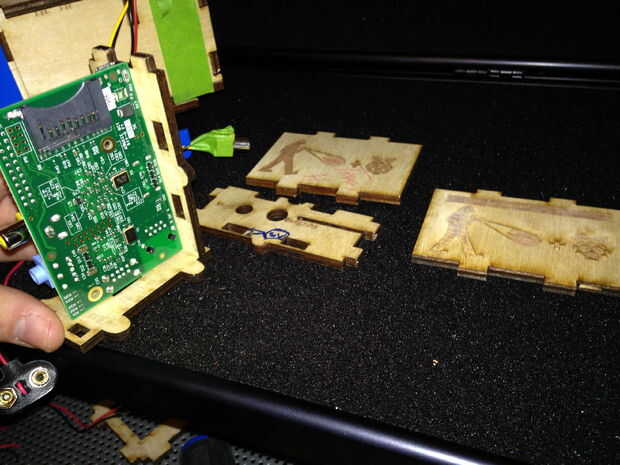

4 - Coloque el panel inferior en los agujeros correspondientes en el panel HDMI.

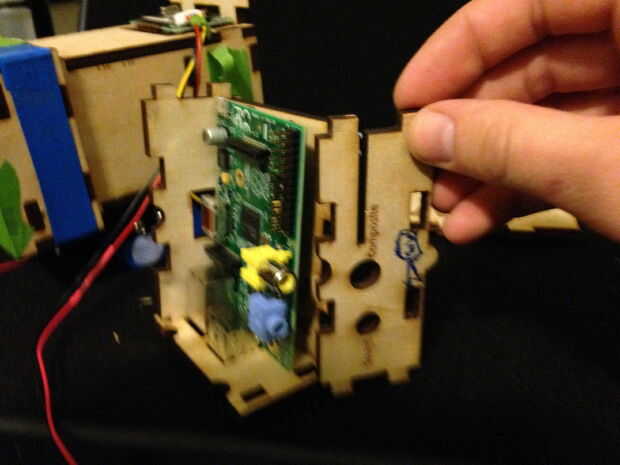

5 - usted puede ahora poner en el compuesto y el Panel de Audio. Puede que esta cinta también.

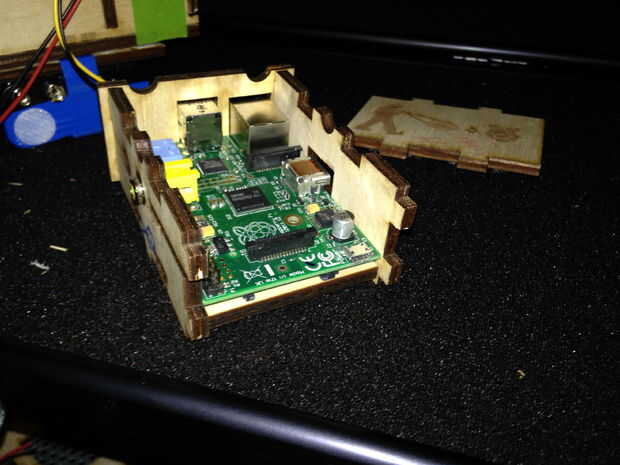

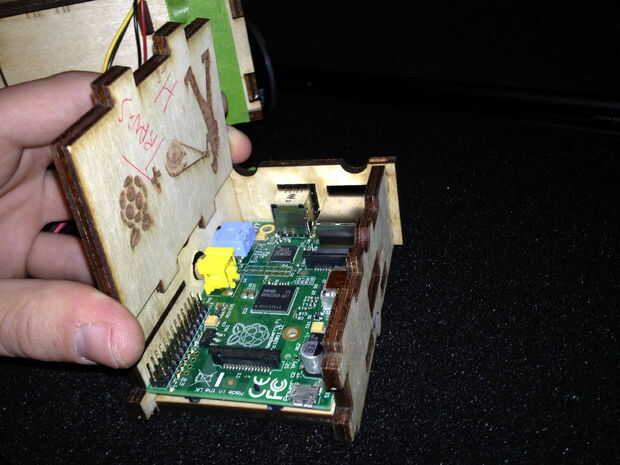

6 - por último, añadir el panel superior.

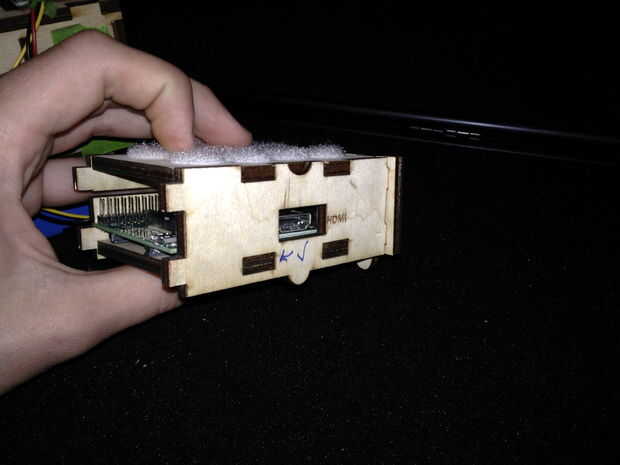

Ahora debe tener un caso de frambuesa Pi con 3 lados, una tapa y parte inferior y ningún frente.
Paso 2: ponga a un lado por ahora.
