Paso 10: Insertar el panel del LCD
Esta parte puede ser un poco complicada, y donde el técnico sabe cómo entra en juego.
1 - el panel LCD debe ser desmontado. (fotos próximamente, no podía hacer éste entregado)
Primero debe quitar la pantalla LCD de la tarjeta controladora. (separar el cablecillo laminares)
La parte difícil es quitar el digitalizador del LCD de su carcasa de aluminio y plástico.
Si tienes la pantalla de LCD de TFT de 2.0" desde mi enlace, debería ser bastante fácil. Simplemente afloje las lengüetas con la pantalla a la carcasa de aluminio y levante suavemente la pantalla hacia adelante. Puede ser pegamento, manteniendo en algunos casos, en cuyo caso debe utilizar un borde afilado o tarjeta de crédito para separar el pegamento de la pantalla LCD.
Ser cuidadosa eliminación de las Fresnel y difusores de la pantalla LCD, dependiendo de la linterna puede utilizarlos más adelante.
(Si no está familiarizado con la cámara oscura puede ser confuso por qué tenemos que hacer todo esto. Con proyección, la imagen es volteada e invertida, así que tenemos que hacer lo mismo con la pantalla LCD para darnos una imagen normal.)

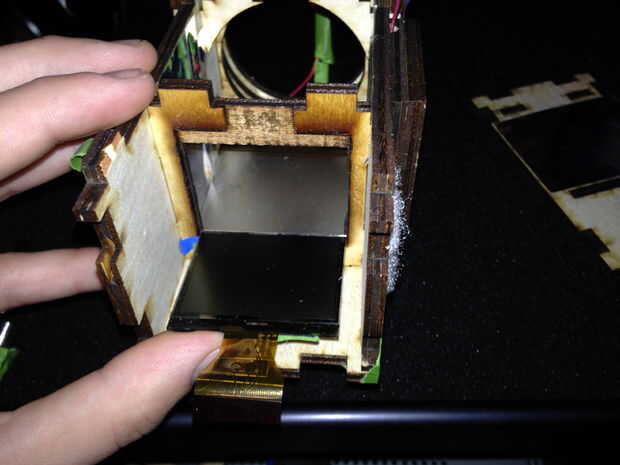

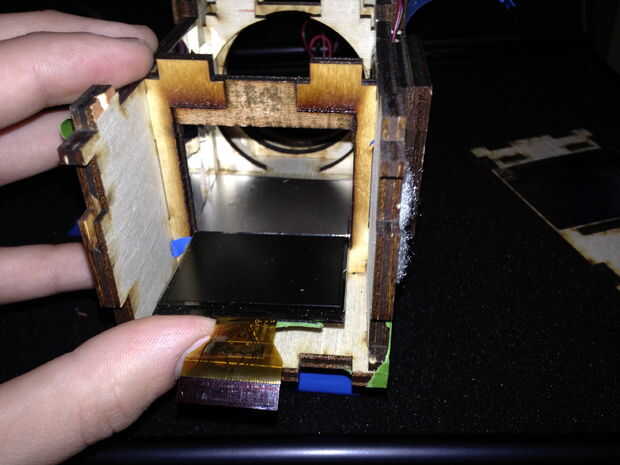

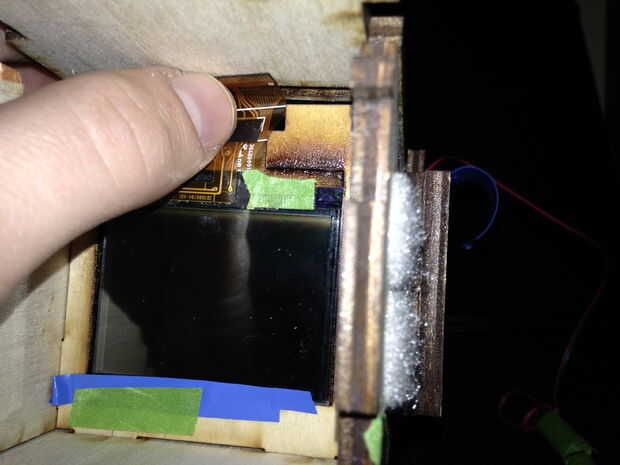

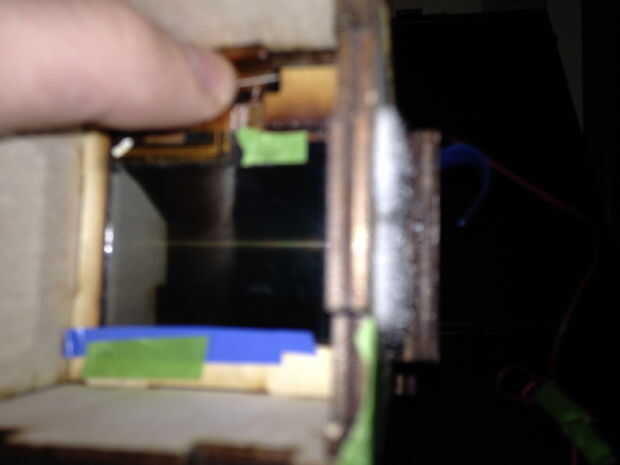

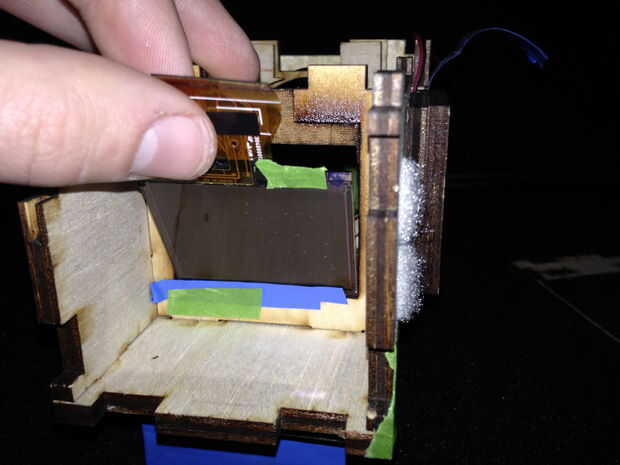

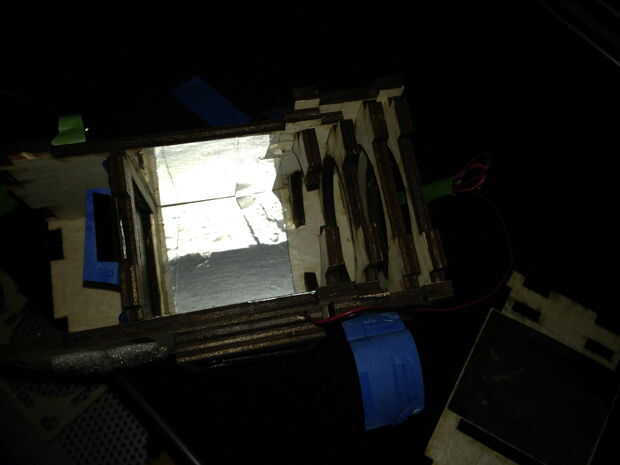

2 - una vez que el LCD y la cinta están libres de la carcasa puede insertar la pantalla LCD como se muestra en el LCD marco de soporte de la caja de la principal.

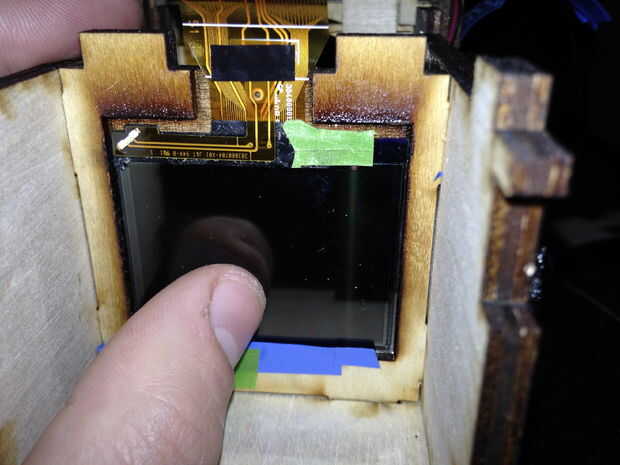

Asegúrese de colocar exactamente como se muestra en la foto!
La parte posterior de la pantalla LCD es ahora la parte delantera, así como la parte inferior es ahora la parte superior.

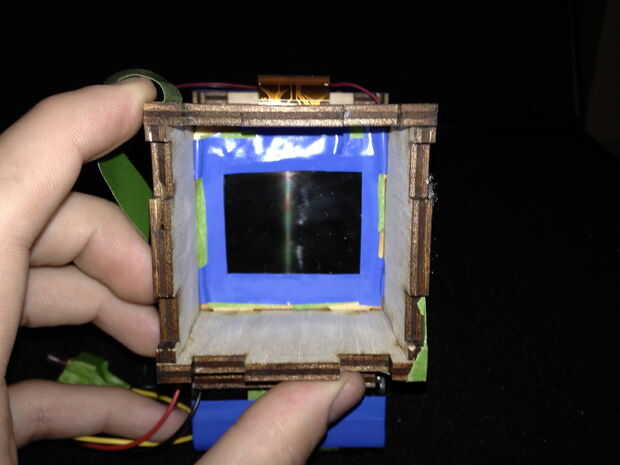

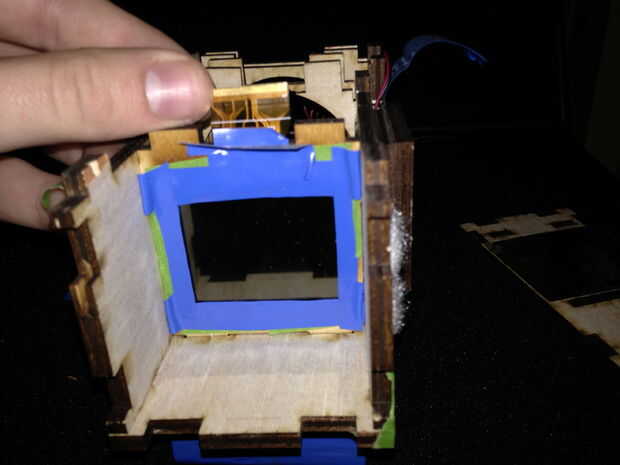

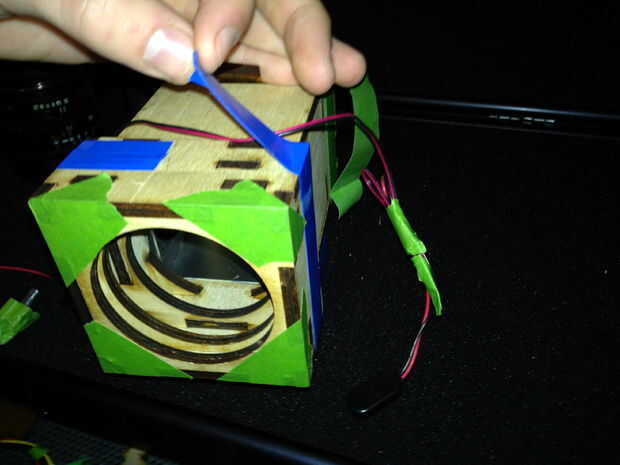

3 - Fije ligeramente alrededor de los bordes con cinta adhesiva.

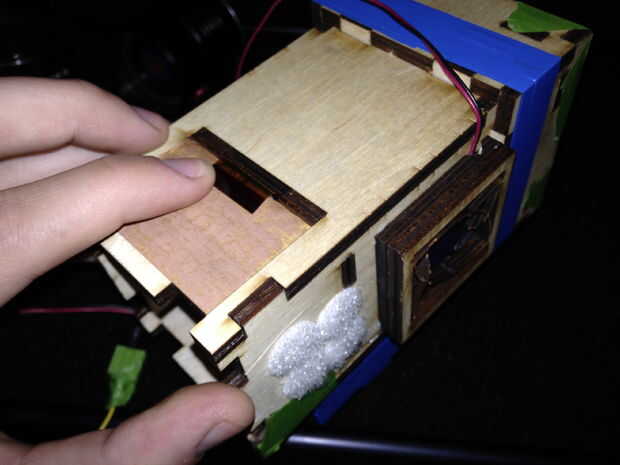

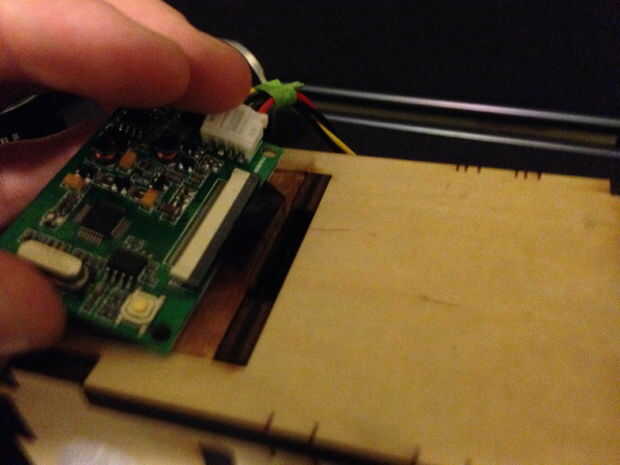

4 - ahora Deslice la cinta a través de su orificio en el Panel de la parte superior del cuerpo principal.

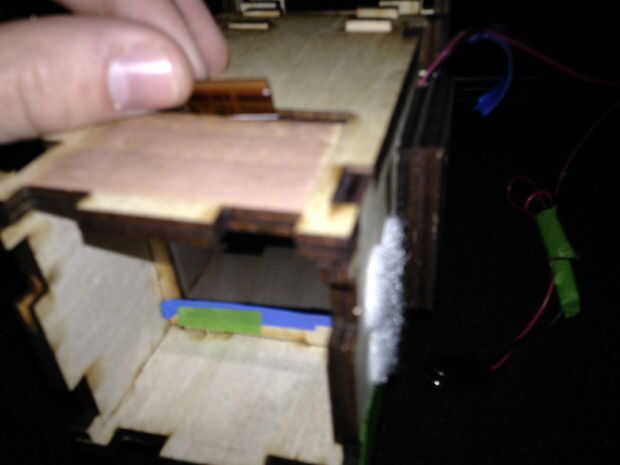

5 - Si tienes que aflojar los lados para obtener los dedos que hay ok, sólo apriete hacia arriba y pasar al paso 6.

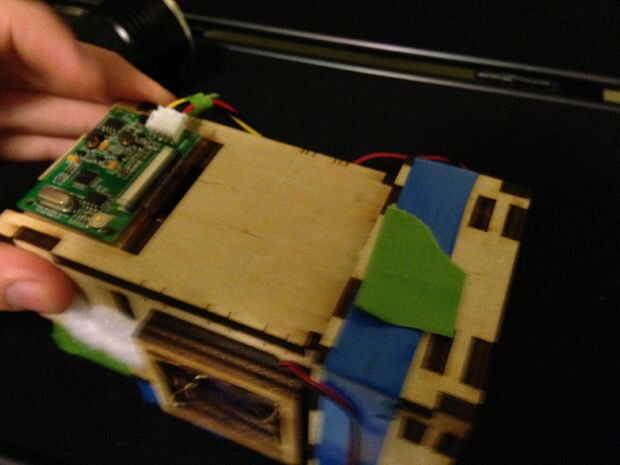

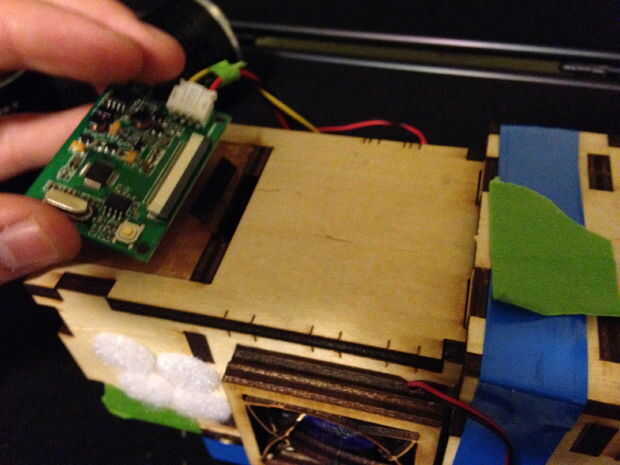

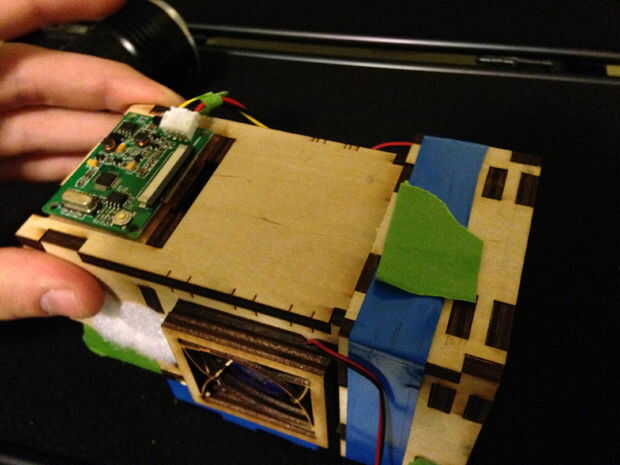

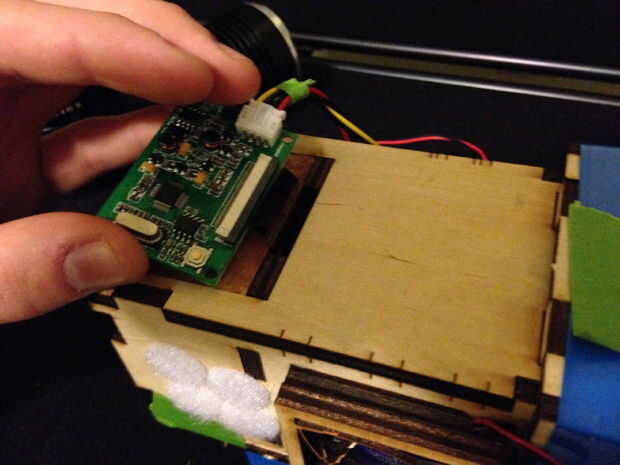

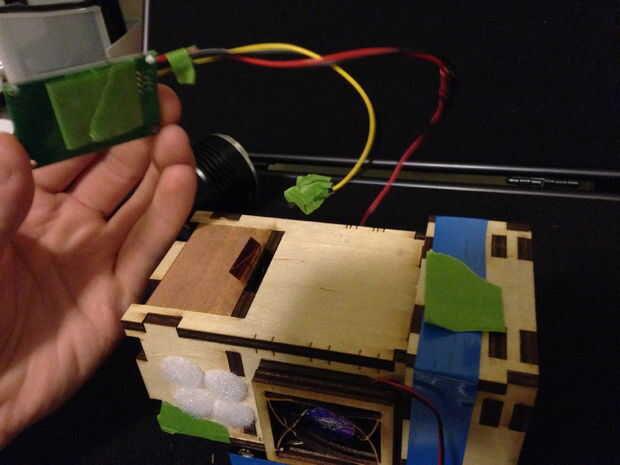

6 - uso de cinta de doble cara puede anexar el tablero de regulador del LCD en el Panel superior en su posición de grabado al agua fuerte.

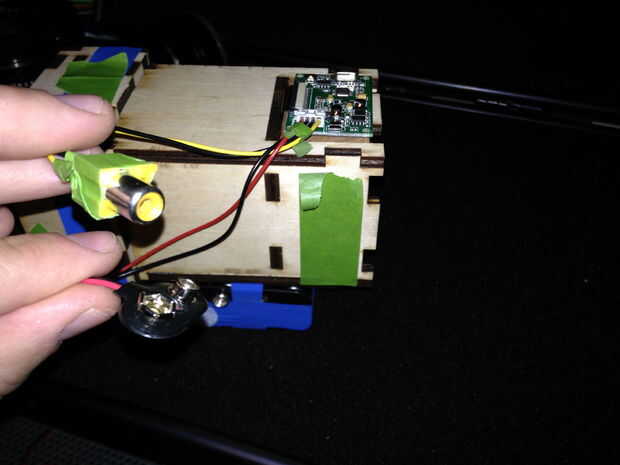

7 - Conecte la cinta del LCD a la tarjeta controladora.

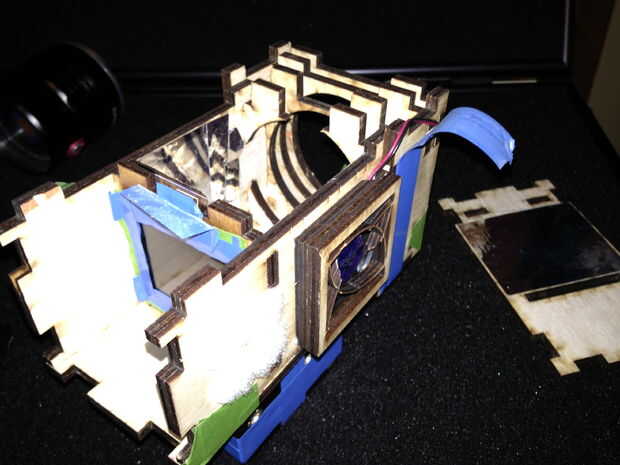

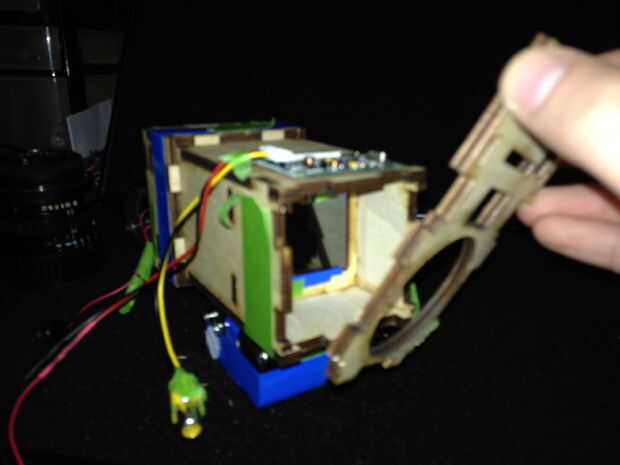

8 - ahora vuelva a puede colocar el montaje de soporte de las lentes.
Casi listo!
