Paso 1: piezas!
https://www.Facebook.com/Photo.php?v=292315317600970 Este Instructable requieren un poco de habilidad técnica (desmontar pantalla de LED) y si usted está tratando de construir desde cero tomará un poco de matemáticas y el acceso a un laboratorio de fabricación.

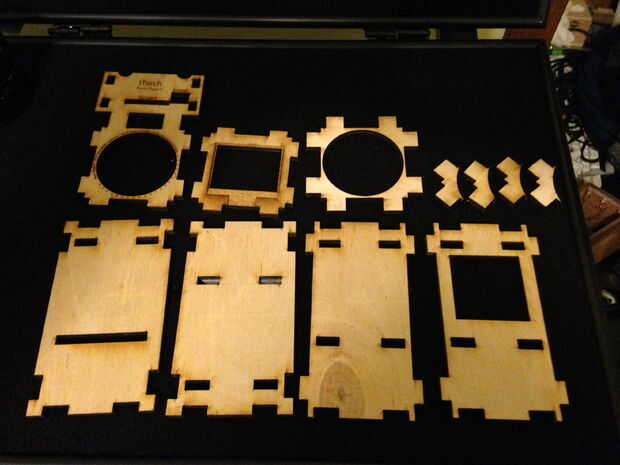

Tarda una hora para cortar la madera en un kit en el cortador del laser. Yo uso un 4' x 2' pieza de abedul que corté hasta 24 "x 18" para caber la cama láser. Es $10 por hoja en Home Depot y cuesta $10/ hr para usar el cortador del laser.
He estado usando papel de aluminio de mi cocina para el revestimiento reflectante en la caja de luz. Así que no cuenta.
La linterna cuesta alrededor de 50$ + $40 para las baterías y el cargador que creo. Los pueden variar.

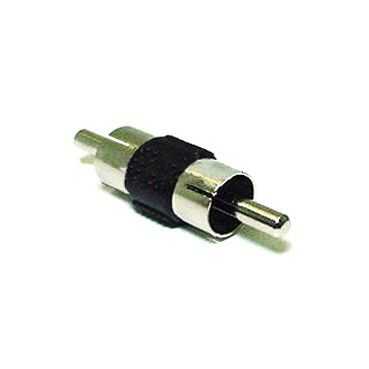

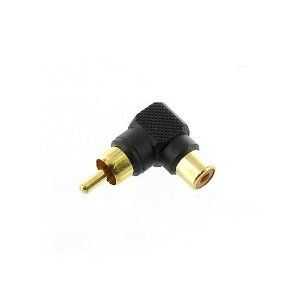

Los ventiladores de 12V que llego a RadioShack por 16 $, hoy en día, creo que estaban a la venta la primera vez que fui. Usted puede conseguir los acopladores de macho a macho allí también para cerca de $6-7. También tengo allí los ladrillos de energía recargable de 5V USB también increíblemente barato, generalmente a la venta, hoy tengo uno de 4$.

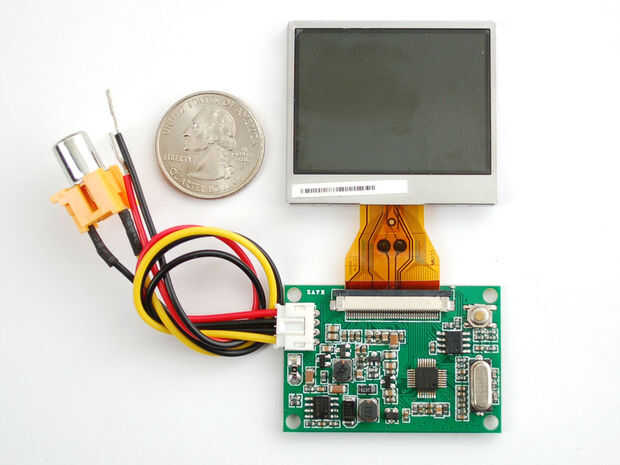

El panel LCD es un 2.0'' TFT de Adafruit en un jugoso 45$.
Frambuesa Pi en un precioso $35.
Tarjeta SD $ 10-20
Así que aquí están las piezas que se necesita para construir su propio iTorch!
(1) - kit de montaje iTorch - (muy pronto)
-Principal montaje del cuerpo (cuerpo, lcdholder, sostenedor de la lente)
-Conjunto de sujetador linterna (varía dependiendo del tipo de linterna, para esto ' capaz que estoy usando el 'ultrabrillantes')
-Asamblea de Pi frambuesa

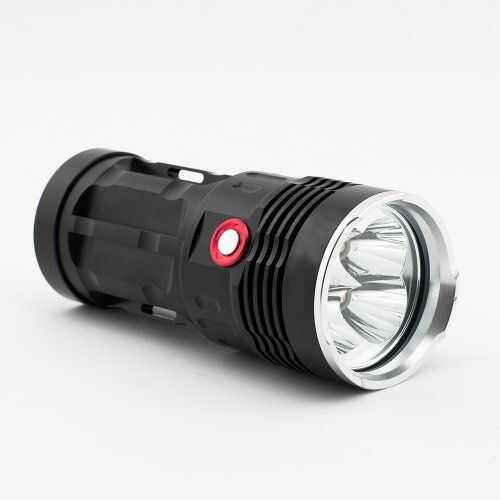

(1) linterna - para este instructable estamos utilizando la linterna LED ultrabrillante. -$45-50 + pilas
(1) - modelo de frambuesa Pi B - http://www.element14.com/community/community/raspb... $35
(1) - USB bluetooth & wifi - combo $20ish
(1) - memoria de almacenamiento USB - $10-20
*(1) - tarjeta SD para OS de RPi o de múltiples RPi OS - $10-20

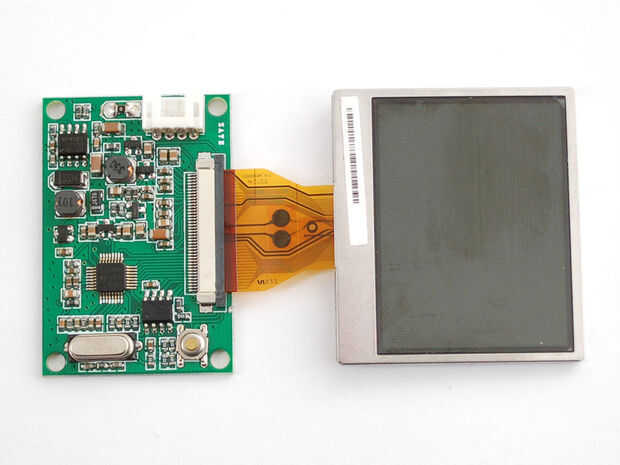

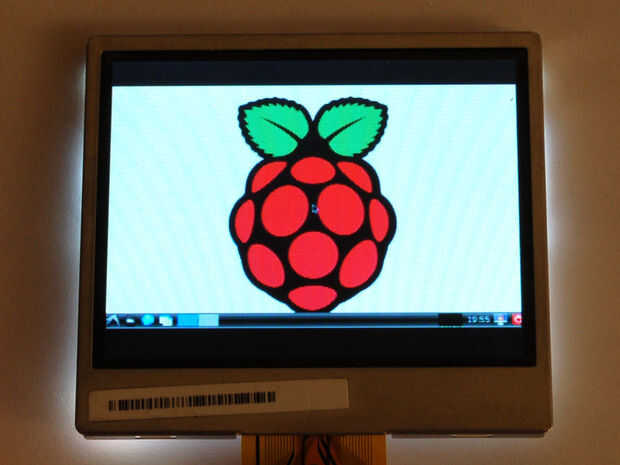

(1) - 2.0" exhibición de TFT NTSC/PAL (televisión) - 2.0" Diagonal http://www.adafruit.com/products/911#tutorials - $45
(1)-batería de 9v
(1) - batería de 8 AA titular & 8AA baterías de 12v - $4 para el titular
(al menos 1) - cámara - usé un lente Canon macro C y otro lente de Canon, la tapa del objetivo que utiliza funciona para ambos.
(1) trasera de tapa para el lente de la cámara que vas a utilizar. Yo tengo la mía de buena voluntad para como 10$, era una SLR de Canon.
(1)-5v Enercell 5v 800mah PowerBank http://www.radioshack.com/product/index.jsp?produc... $5-15 generalmente a la venta
Cinta - pintores o eléctrico.
(1) 12VDC microfan http://www.radioshack.com/product/index.jsp?produc...
** velcro!
Herramientas:
Cortador del laser
Cinta
Dremel
