Aumentar su realidad con el proyector de linterna iTorch frambuesa pi (3 / 16 paso)

Paso 3: Insertar LCD

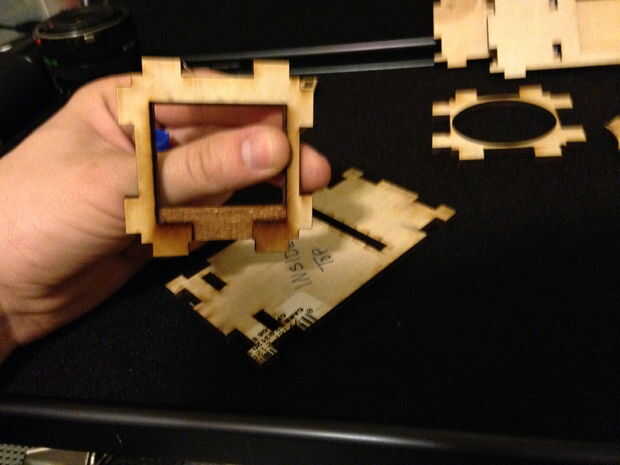

1) localizar la estructura soporte de LCD.

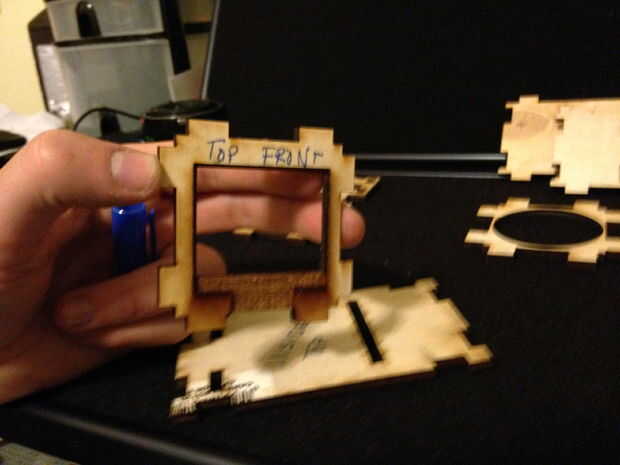

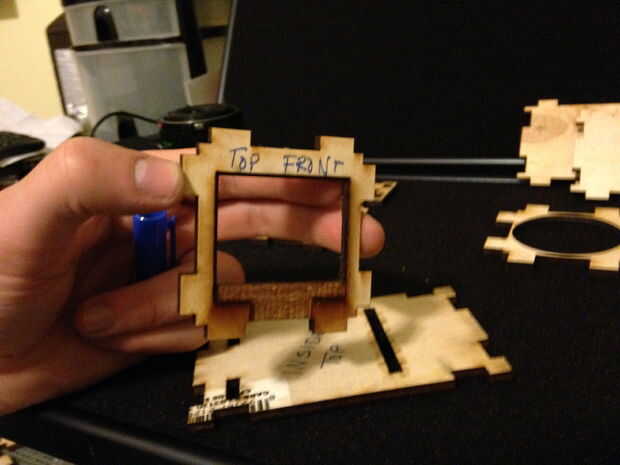

2) notará que la parte frontal de la estructura soporte de LCD ha sido grabado al agua fuerte hacia fuera para fijar el panel de LCD así como acomodar para el cableado de tablero de control. (Al llegar a insertar el panel LCD tenga muy cuidado es muy frágil!)

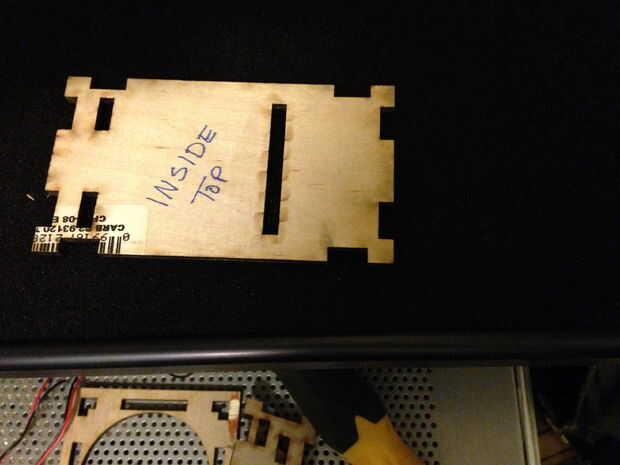

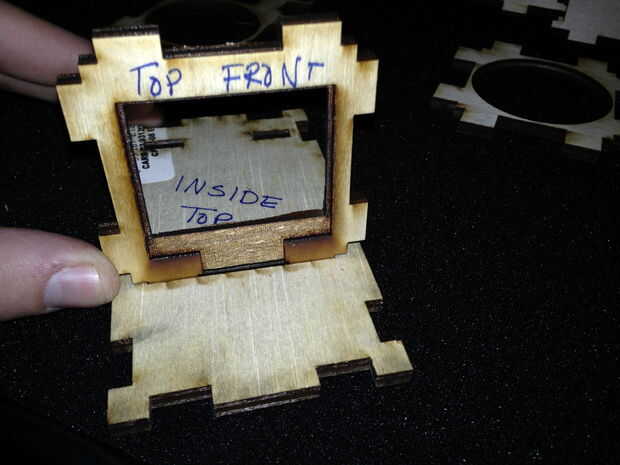

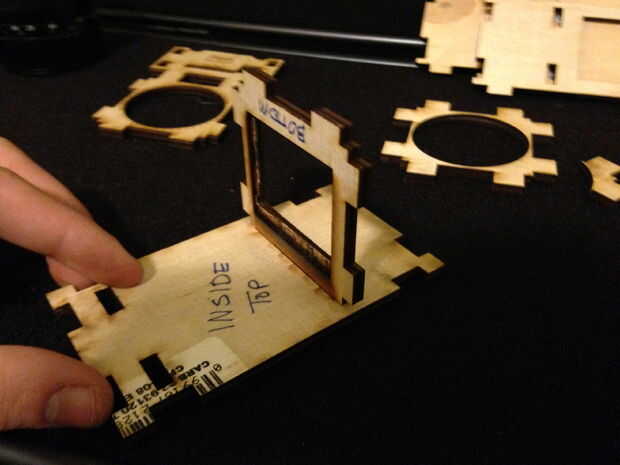

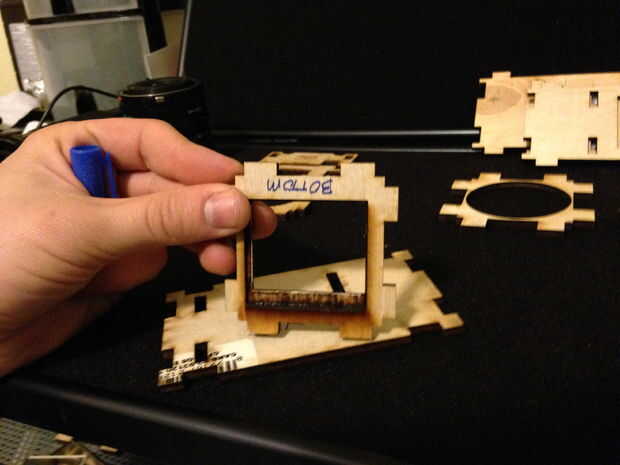

3) Coloque el soporte de LCD en el panel superior del grupo centro los filetes como se muestra en la foto. La parte frontal del soporte del LCD debe hacer frente el borde más cercano. (como en la imagen) Este borde es que el lente de la cámara.

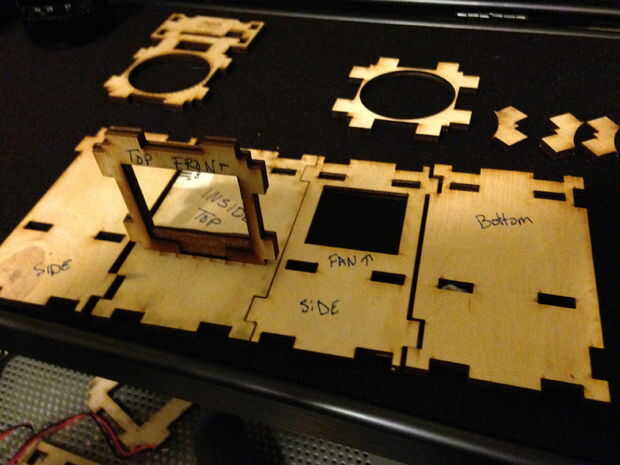

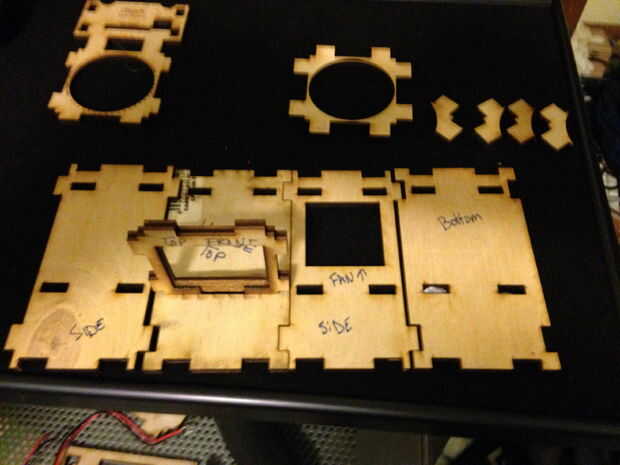

4) Coloque los paneles laterales en posiciones entrelazadas como se muestra.

Cinta adhesiva puede ser útil, pero el cuerpo debe ajustar muy bien juntos y sostener.
