Paso 1: Construir el circuito microcontrolador
1. el 7805 regulador de voltaje. Esta manera podemos tomar la salida de la C.C. 12v de lo theremin y lo baja a 5v que necesita el chip ATMega. El código de conexión funcionará para ambos ATMega168 y ATMega328 fichas.
2. el circuito ATMega168/328. Consiste en la viruta sí mismo, un oscilador de cristal de 16MHz y varios condensadores. No he hecho un instructivo para la creación de este circuito en un perfboard, no obstante varios tutoriales existen por ejemplo aquí. Como alternativa, puede utilizar cualquier dispositivo compatible Arduino - hay una lista aquí.
Yo se colocar el código de Arduino para subir a tu chip

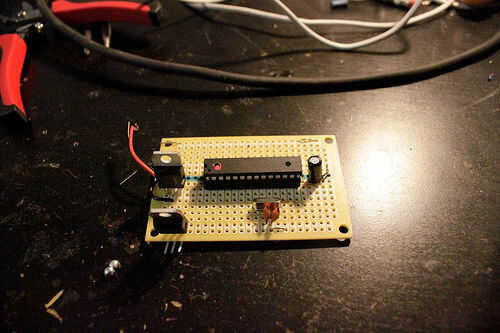

He construido mina hacia fuera en perfboard de radioshack. Razones por qué no simplemente usar una placa Arduino: esto es barato y totalmente permanente. Este circuito todo cuesta cerca de $7 y es mucho más pequeño que un Arduino entero. Definitivamente puedo añadir componentes como necesito. Me siento un sentido de legitimidad del hacker cuando no paso $35 en el tablero azul voluminoso.
3. LED... [siguiente paso]
