Aumentar un Moog Etherwave Theremin (3 / 6 paso)

Paso 3: Hack Theremin!

Para obtener voltajes de control desde el theremin sí, vamos a aprovechar uno de los pines del OpAmp.  He tenido gran éxito con soldar al pin 5 del chip LM13700n en el tablero.  Sin embargo, esto nos da acceso a la antena de la amplitud (volumen).  Será encontrar cómo acceder a la antena de frecuencia (echada) y añadir a este instructable cuando lo hago.

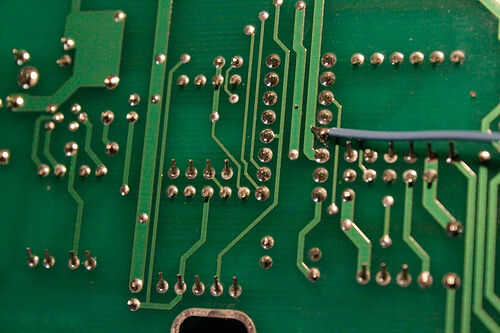

Para obtener la soldadura a esta clavija, retire la Junta del theremin y dale la vuelta.  Adjunto es una foto de exactamente qué pines para soldar a.  Ejecute el cable debajo de la tabla hacia el lado izquierdo.

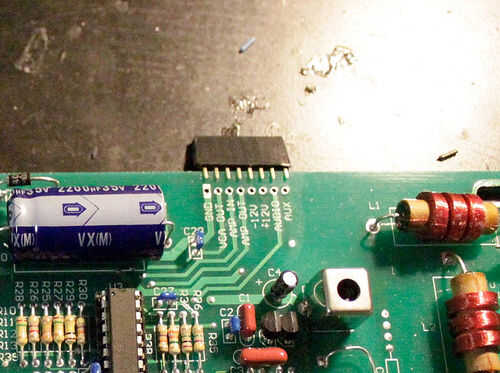

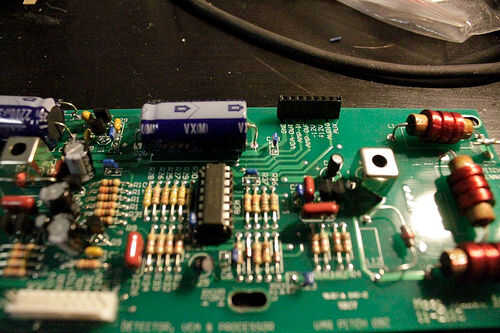

El siguiente paso en el hack es para fijar pernos Rúbrica femenina a la fila de brotes situados cerca de la parte superior izquierda de la placa cuando usted está mirando cara a derecha (ver imágenes).  Los headers hembra serán dejarnos prototipo fácilmente.
