Aumento actual de los reguladores 78xx (1 / 7 paso)

Paso 1: Preparar los componentes y circuitos

Lista de componentes:
IC1 y IC2 - regulador IC de la serie 78xx (7805 para 5V, el 7812 de 12V etc..)
D1, D2 y D3-1N4003 (diodos de 3 amperios)
D4 y D5 - electroluminosos (LED) **
Resistencia R1 & R2 - 4,7 K, 1/2 vatio **
C1 y C2 - 4700 uF / 16V condensador electrolítico
C3 - 47.000 uF / 35V capacitor electrolítico
Placa de circuito impreso (PCB)
Solución de grabado
Marcador resistente al agua
** - componentes opcionales

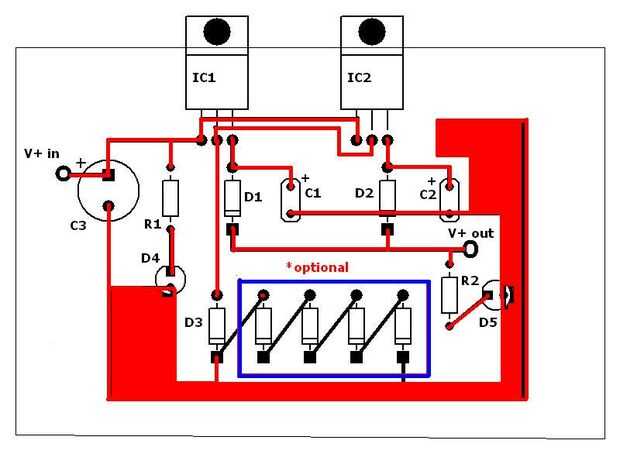

Corte la placa de circuito con una sierra de mano, haga clic en la imagen para una vista mejor. Usando el marcador resistente al agua, señalarlo al lado cobre de la placa de circuito-copia el diagrama de RED. Tome nota de las distancias de pines de los componentes para que luego su comercialización será una brisa. Poner la placa en la solución de la aguafuerte y esperar a ver la placa de copperless (aprox. 20 minutos). Enjuagar la placa con agua. Limpiar la tinta del marcador con acetona para exponer el cobre. Taladrar los agujeros para los componentes y el PCB está listo para funcionar.
