Paso 6: Colocar y soldar los componentes
![]()
![]()
![]()
![]()
![]()

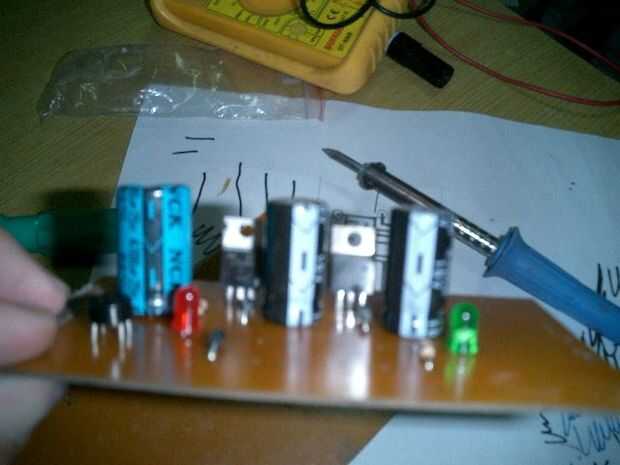

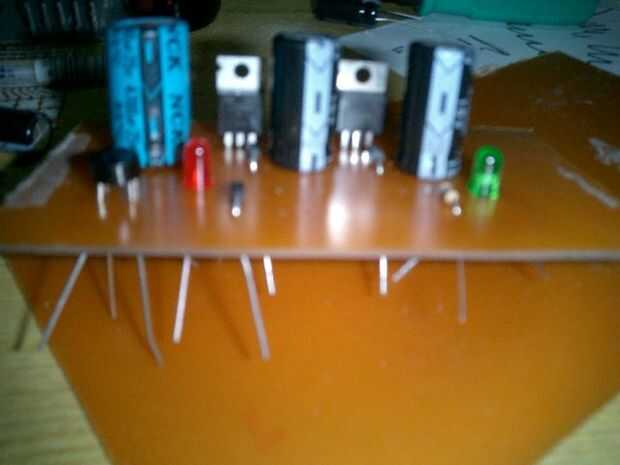

En la colocación de los componentes, siempre colocar las resistencias en primer lugar, en este caso R1 y R2. A continuación están los condensadores C1, C2 y C3, por favor verifique la polaridad de los pines (puede comprobarlo leyendo la cubierta plástica del condensador, generalmente su allí) para evitar su condensador de soplo. No puede un líquido caliente y un montón de tiras de papel en le cara. A continuación, es insertar el LED D4 y D5, otra vez tome nota de sus polaridades pin (ánodo y cátodo), esto no volar si las polaridades no son correctas, solamente que él no enciende. Por último colocar los diodos D1, D2, D3 y 2 reguladores.

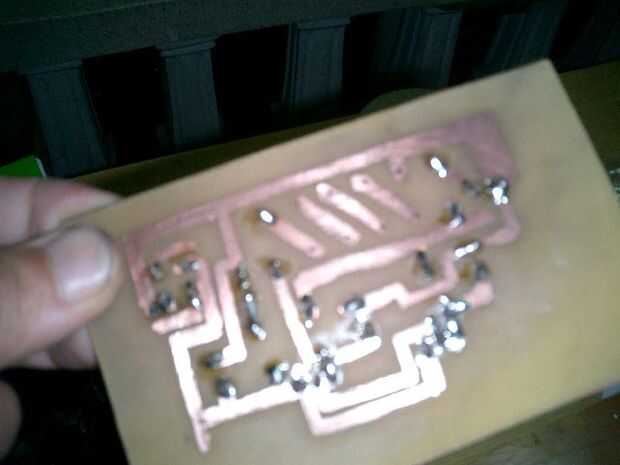

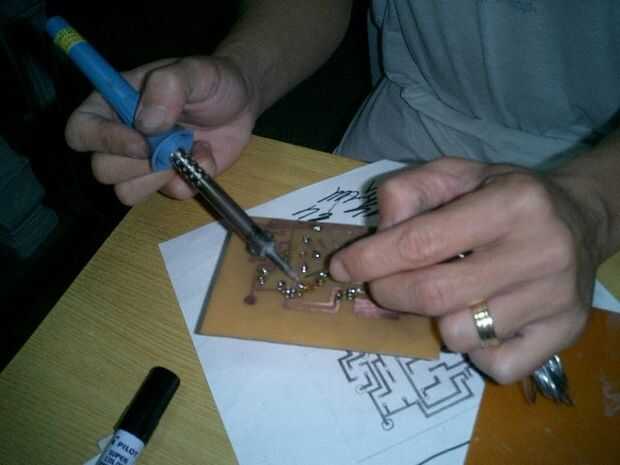

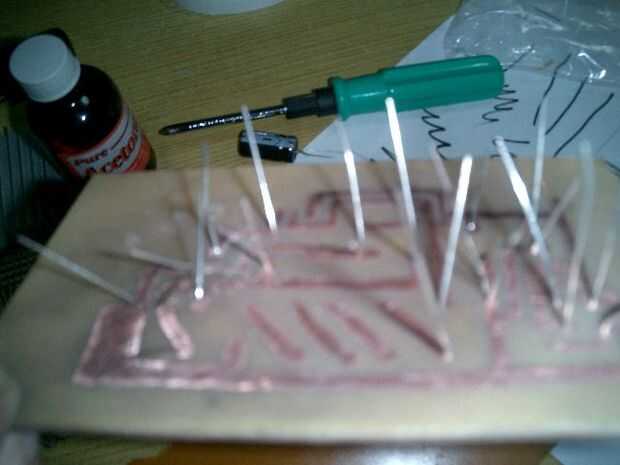

Una vez que todos los componentes están en su lugar, verifique sus polaridades otra vez y tu listo. Coloque la placa boca abajo exponiendo el lado cobre con los pines del componente. En mi experiencia, es mejor soldar los componentes primero antes de cortar los pernos exceso pero algunas personas que conozco son más cómodo cortar los pernos primero antes de soldadura, por lo que ésta depende de tu gusto. Limpie el exceso todas las espigas que sobresalen de la zona soldada y sus listo para probar su proyecto.
