Paso 5: Arduino necesita atención ahora...
Hasta este punto hemos conectado el servo a la Arduino y cargado el programa de control, instalar la aplicación de control de Bluetooth para el teléfono Android.
Ahora conectaremos el módulo Bluetooth para Arduino.
--------------------------------------------

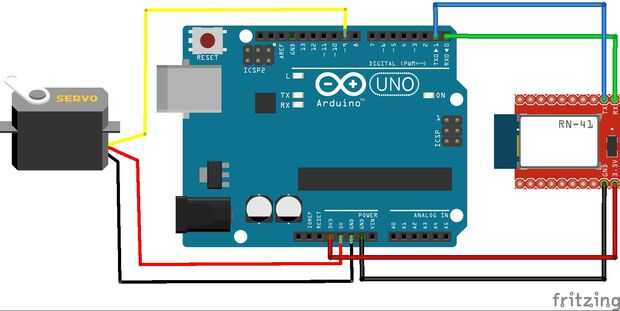

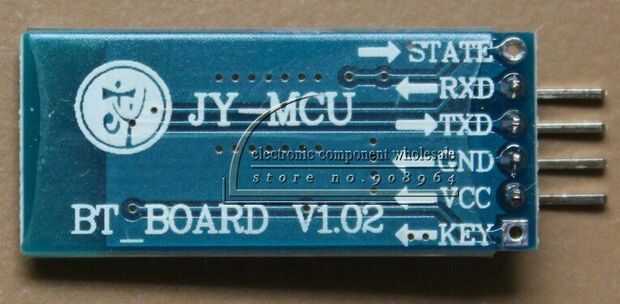

Nota: En el diagrama proporcionado, el controlador de Bluetooth sí mismo es un modelo diferente que el HC-06 estamos usando, pero las conexiones son las mismas.
--------------------------------------------
Utiliza 4 cables de puente, haga las conexiones como sigue... (estos colores son arbitrarios y pueden reemplazarse con lo que está disponible).
Rojo - Arduino 3.3V--> Bluetooth VCC (mi ser etiquetadas diferentemente de otras tarjetas)
Negro - Adruino GND--> Bluetooth GND
Verde - Arduino TXD--> Bluetooth RXD
Azul - Arduino RXD--> Bluetooth TXD
Nota: Asegúrese de tener los hilos TXD y RXD 'cross-over' o no funcionará.
--------------------------------------------
No necesita conectar el Arduino en la computadora, así que usando la batería de 9V y conector, corriente a la placa Arduino.
Las luces de Arduino deben destellar durante un segundo, el servo debe 'twitch' y la luz en el módulo de Bluetooth se debe parpadear rápidamente.
--------------------------------------------
Todo bien?... Vamos a pasar...
