Paso 3: Cortar algunos agujeros!

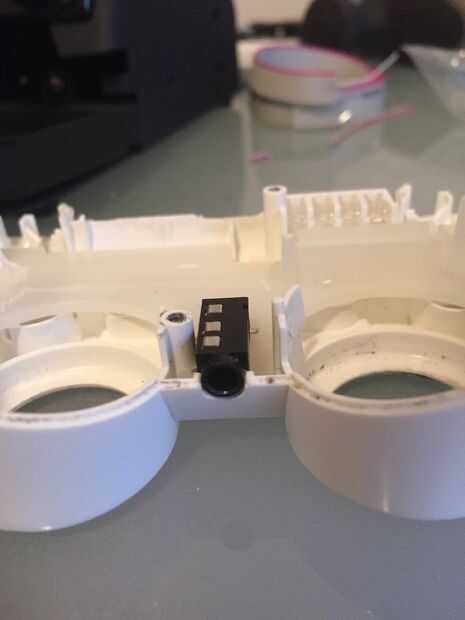

Usted necesita cortar un agujero redondo donde saldrá la toma de audio. Usé el cuchillo, pero Lima finos o con un taladro pequeño sería incluso más fácil.
Asegúrese de que el agujero que has hecho deja el tapón para mentir sobre lo plástico blanco dentro. Puesto que el pegamento es lo único que tiene el enchufe, el área de contacto debe ser tan grande como sea posible.

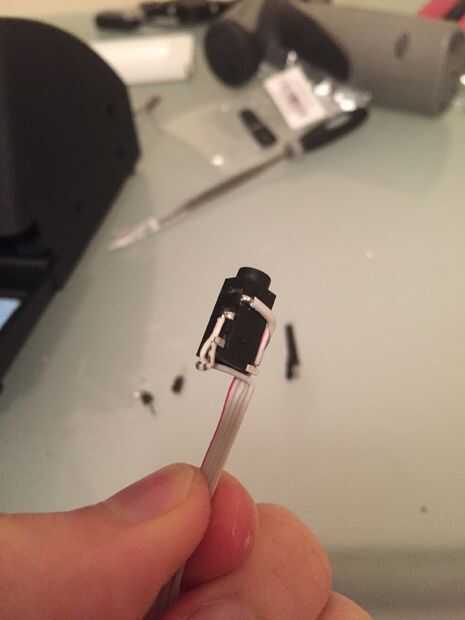

A continuación, suelde largo cola de 4 hilos de (10cm) a la toma de audio. Pegar al gato a las tripas de plástico blanco del controlador. No pegar Organos blanco y la carcasa del controlador! Eso es una cosa terrible: no podrás llegar a los botones y la única manera de las Naciones Unidas-pegar estas piezas sería acetona, que se derrite o descolorar la carcasa del regulador. Así que cuidado con no derramar demasiado pegamento en las tripas de plástico blanco.
Suelde el otro extremo a la placa auricular. Enciéndalo y prueba si funciona.

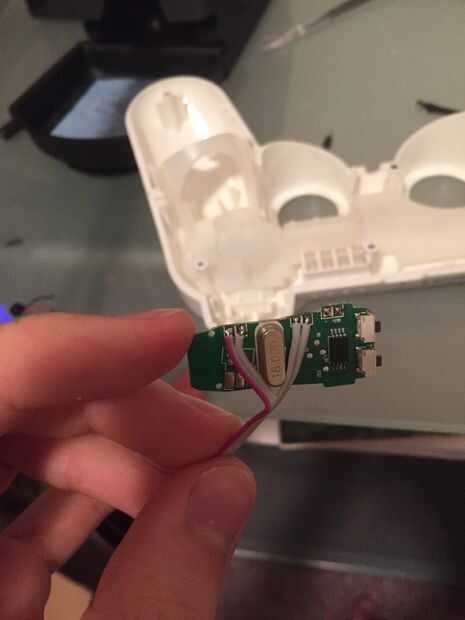

Ahora usted necesita cortar un plástico en el lado derecho de la tripa de plástico blanco. Hay un círculo sobresaliente que tiene los botones en el otro lado. Está bien hacer algo de él, sólo tenemos que cortar sobre una mitad de su altura. Probar la placa auricular dentro – debe encajar perfectamente. Carne picada había botones de control de volumen en un extremo, facilita la vida un poco: sólo necesitaba para colocar el tablero justo al lado del borde de la carcasa de plástico para que pudiera cortar pequeños agujeros para los botones.

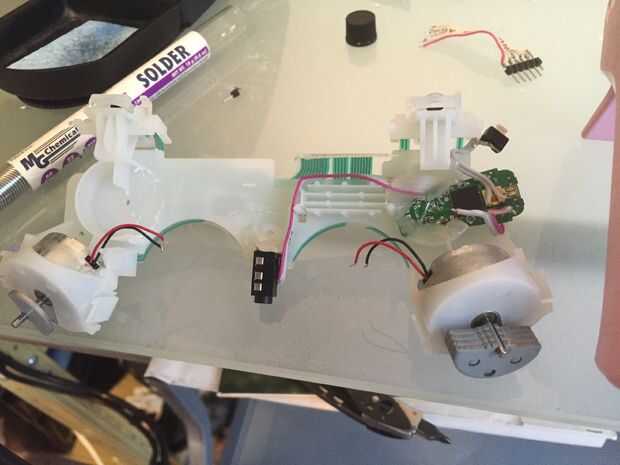

Si todo funciona – vierta pegamento de pistola de pegamento aquí y allá. Usted no puede ver en las fotos, pero me he puesto poco de pegamento debajo de la toma de audio. Preste atención no para bloquear la cama de conexión daughterboard. Si usted vierte demasiado pegamento para el pilar derecho – placa base de la controller no presione las almohadillas en el conector y algunos botones no funcionarán.

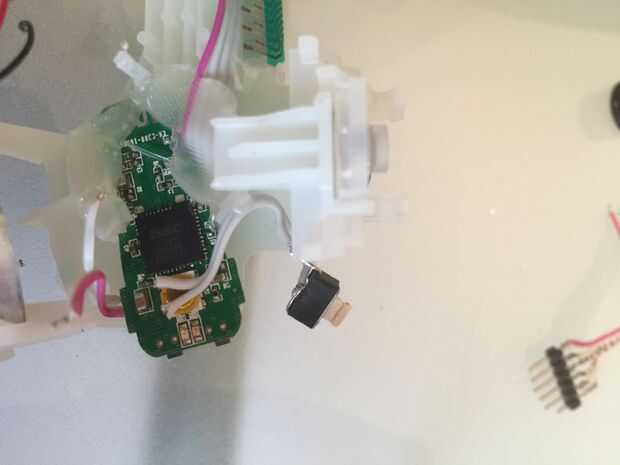

Para conectar/desconectar auricular he puesto un botón en el lado del controlador. He orificio pequeño el tamaño de la tapa del botón y poner pegamento en ella. Perfectamente encaja perfectamente entre un pilar plástico en la carcasa y el borde de la cáscara.
