Paso 4: Conectar el módulo bluetooth

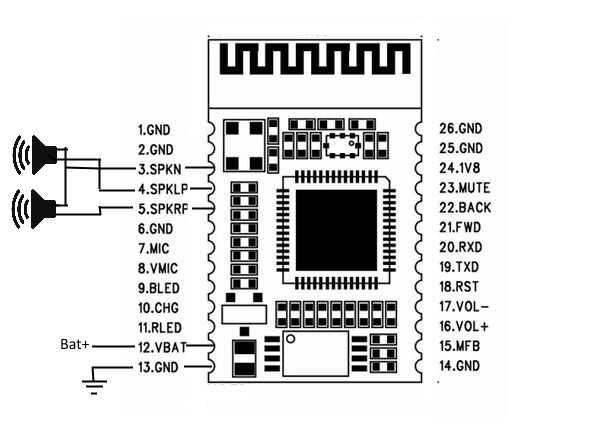

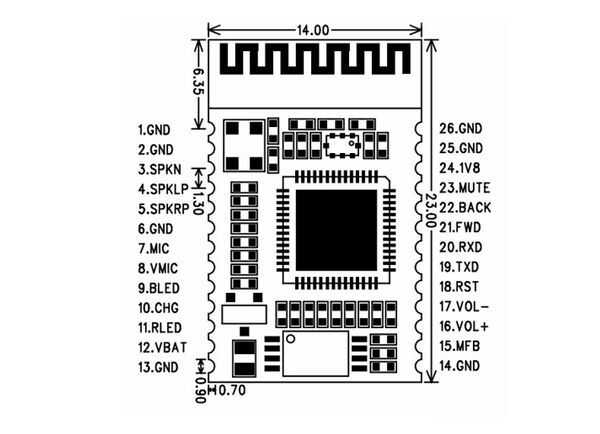

La primera imagen muestra el pinout para módulo BLK-MD-SPK-B. Vamos a utilizar pines 3,4,5 para la salida de audio y pines 12 y 13 para la energía.

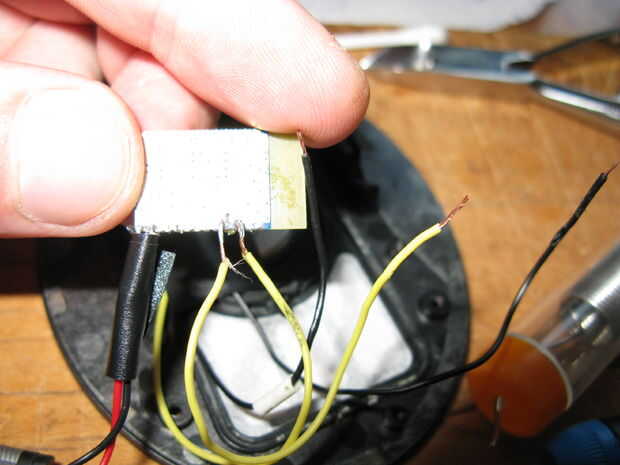

Soldar todos los pines como se muestra en la figura 2:
PIN 3 = > tierra de altavoces
Pin 4 = > L altavoz activo
Pin 5 = > R altavoz activo
Pin 12 = > interruptor de encendido (batería +)
PIN 13 = > batería -
Contactos del PCB en este módulo son realmente pequeños y hay una alta probabilidad de que vas a tener que rehacer esta parte varias veces. Asegúrese de que no sobrecalentar puntos de soldadura, ya que se dañan fácilmente. Tuve que realizar una pequeña restauración después de accidentalmente rayar el conector de tierra.
Cada operación de soldadura en el módulo Bluetooth daños contactos aún más, por lo que una vez que se realiza - no querrá tomar aparte. Si usted siente que son un poco flojos - puede cubrirlos con un poco de pegamento caliente o utilizar esmalte de uñas. Este artilugio a la parte exterior de la carcasa del auricular de la cinta con cinta aislante, pero mantenerlo justo debajo de la placa (donde los cables de inicio).
