Voy a mostrarte cómo hacer auriculares universales. ¿Universal? bueno... estos auriculares:
tiene control de volumen
tiene un interruptor de selección de mono-stereo (para algunos dispositivos que solo producen sonido en un oído cuando se conecta a auriculares estéreo)
puede conectar casi cualquier dispositivo de audio
incluso puede actuar como un conector entre una salida y una entrada (como un ordenador a un televisor)
herramientas que necesarias:
hierro de la soldadura y la soldadura
termocontraíbles o cinta aislante
pistola de pegamento
multímetro (con lectura de ohmios)
pelacables o tijeras
piezas que se necesita:

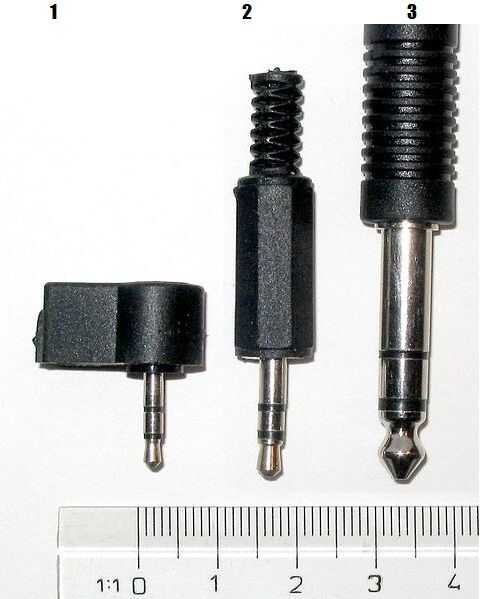

1) 2,5 mm estéreo manga punta de anillo (TRS) macho
2) 3,5 mm estéreo TRS macho (a veces también llamado a conector de auriculares de 1/8 '')
3) 1/4 (6,35 mm) TRS macho (llamado también a veces una toma de teléfono de antaño de centralita telefónica manual del teléfono)
4) potenciómetro pequeña (unos 500 ohms)
5) interruptor de pequeños poste solo tiro singular (SPST)
6) su par favorito de auriculares-auriculares (o su menos favorita, dependiendo de qué tan bien cree que resultará el proyecto)
7) algún tipo de carcasa
8) conector RCA mono
9) algún cable de auriculares (funcionará cualquier alambre de pequeño calibre 24 + aislada)
Artículos 1-5 y 7 todos encontramos en www.digikey.com (por unos 40 $). Esta es la forma más rápida para llegar a ellos pero también el más caro. Números de parte están por debajo de como la búsqueda para 'phone jack' criado puntos 1-3.
1) CP-2501SP-ND
2) CP-3502-ND
3) SC1081-ND
4) 3352W-501LF-ND
5) EG4415-ND
7) 377-1691-ND
8) CP-1448-ND
Alternativamente puntos 1-3 y 7 pueden encontrarse en el shack de radio para cerca de $20.
Nota-una rápida búsqueda me puso puntos 2 y 3 pero artículo 1 sólo vino con un auricular conectado a él, que está bien porque podría usar la carcasa del micrófono como un recinto para su proyecto. Modelo información más abajo.
2) 1/8" estéreo enchufe modelo: 274-284 | Catálogo #: 274-284
3) 1/4" enchufe de Audio stereo modelo: 274-139 | Catálogo #: 274-139
4) 25 ohmios 3 Watt reostato modelo: 271-265 | Catálogo #: 271-265
5) 2-pack 3-Amp SPDT diapositiva el Mini interruptor modelo: 275-409 | Catálogo #: 275-409
1) y 7) PointMobl Mono auricular Bud modelo: 170-5429 | Catálogo #: 17-5429 (micrófono de uso como cubierta)
8) modelo de enchufe fono: 274-319 | Catálogo #: 274-319
o si te gusta:
punto 1 es un poco difícil de encontrar pero viejos teléfonos inalámbricos de casa usan conectores de 2,5 mm, también unos auriculares del teléfono celular o audífonos (no importa si es un auricular o auriculares mientras tiene 3 bandas conductoras en el conector)
artículo 2 puede ser conseguido fácilmente de casi cualquier par de auriculares normales
artículo 3 puede ser de un viejo par de auriculares grandes o son todavía se utiliza mucho en la industria del audio. Si conoces una iglesia, grabación de studio o realmente cualquier lugar que cuenta con un amplificador y altavoces lo más probable es que tienen algunos cables mal que le dará a usted (el conector del extremo suele ser perfectamente bien)

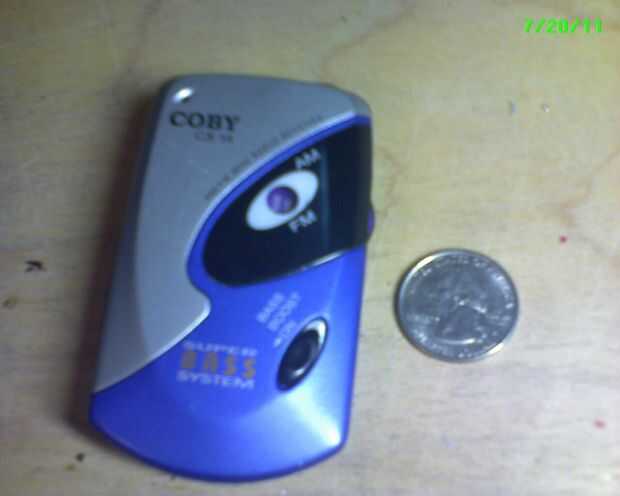

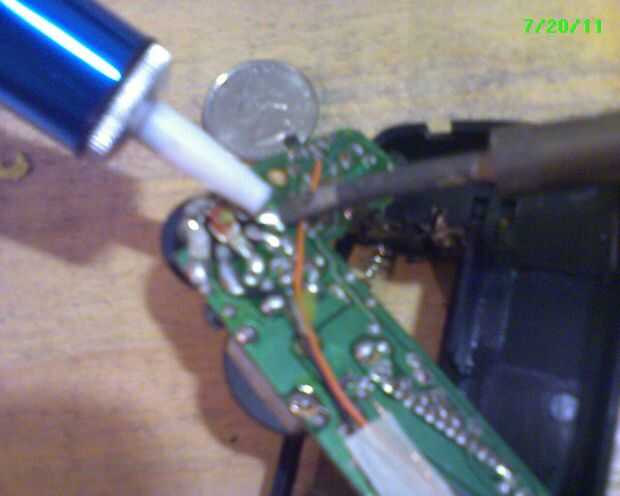

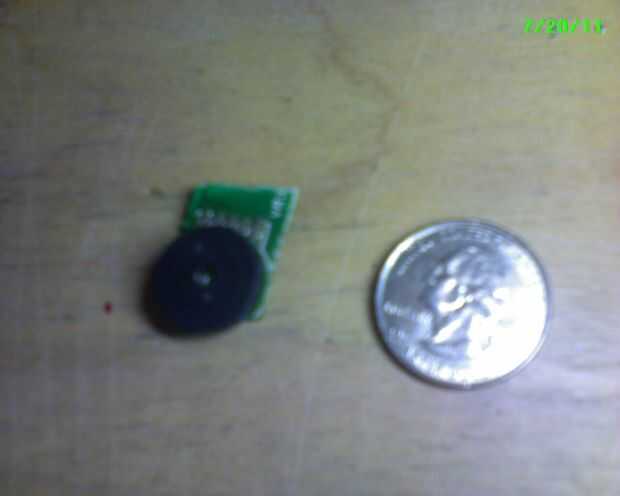

artículos 4 y 5 se desprende de un mini antiguo de radio (ver imagen)
artículo 6 (auriculares) son desechados por las personas todo el tiempo y generalmente los altavoces sólo es necesario soldar en para hacerlos funcionar.
artículo 7 sólo puede ser sustituido por cubriendo todo de pegamento caliente!
** Estas no son las únicas maneras de conseguir estas cosas, si recoges electrónica vieja como yo entonces lo más probable es que usted tiene un montón de estas cosas ahí.
