Auriculares universales (1 / 3 paso)

Paso 1: Preparando las piezas

Si te consideras bueno en la electrónica, puede omitir este paso y seguir adelante el el diagrama del circuito en el paso 2.

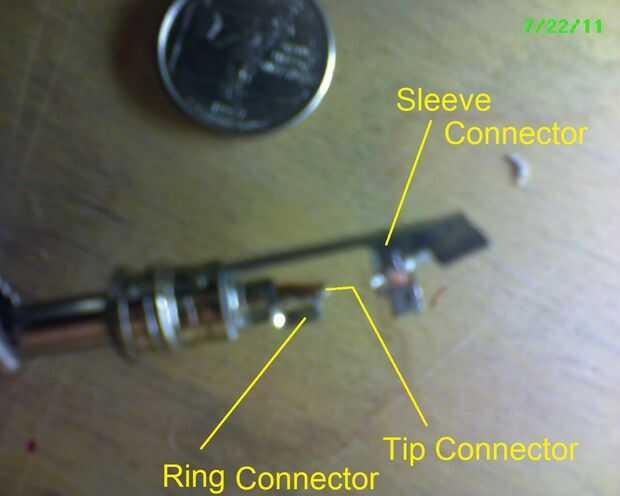

De ahora en adelante va estar refiriéndose a la punta, el anillo y la funda de los conectores si no familiarizado con ellos, mirar la imagen (consulte HTTP://Pinochet/Home/Tele35s_platitudinous si desea más información).

Nota: estos pasos altamente dependen donde tenes el tus piezas. Si tienes los de digikey o radio shack, no mucho trabajo es necesario, es bastante fácil de determinar que contacto corresponde a la punta, el anillo y la manga. Si los tienes gratis podría no ser tan obvio. En cualquier caso si no está seguro, utilice un ohmímetro para averiguar qué conector lleva a que en contacto con el enchufe.

Prepárate auriculares
Corte el cable de auriculares en una longitud que usted quiere la perilla de control de volumen en.

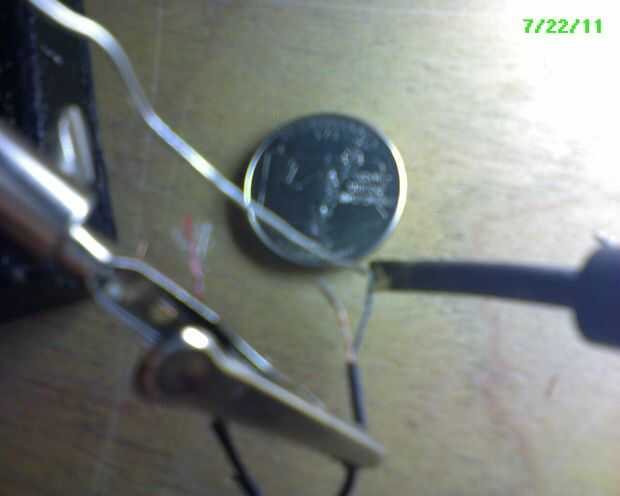

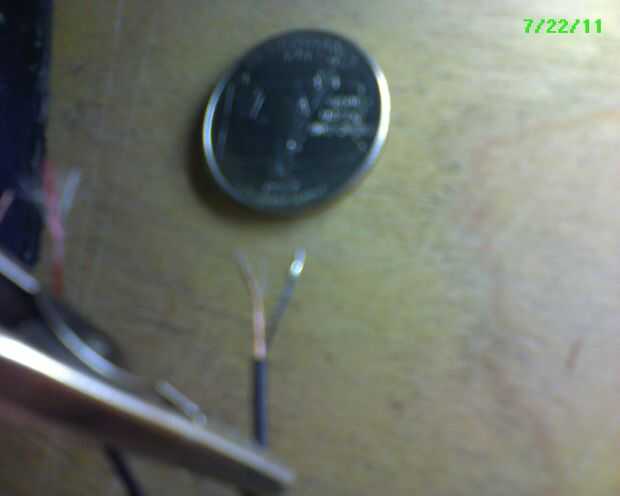

Retire el aislamiento de los cables internos, a veces que esto requiere poner soldadura en ellos. (ver imagen)
En los cables de auriculares, cada lado tiene 2 conexiones a él, la tierra y la señal. La tierra es común a ambos lados pero la señal es enviada a cada lado. No importa que señal que (pero típicamente izquierda cable verde/azul y correcta es cable rojo) como no te confundas con el suelo

Averiguar los conectores
Coloque su medidor de ohmios en la punta y encontrar el cable que lee cerca de 0 ohmios (los otros deben leer infinito o por lo menos millones de ohmios).
Repita para el anillo y la manga. Repetir todo el procedimiento para los otros gatos asegúrate de recordar que el plomo es que. Si ya sabes que es lo que puede omitir este paso.

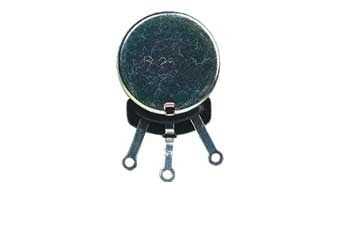

Averiguar el potenciómetro
Estos tienen 3 cables saliendo de ellos. Sólo necesita 2. para que uno, coloque su medidor de ohmios para cada combinación posible y mover el disco hacia adelante y hacia atrás. Cuando encuentres 2 contactos donde cambia la resistencia (de ~ 0 ~ 500), han encontrado los 2 contactos que desee. (ver imagen)

Averiguar el interruptor
Si el interruptor sólo tiene 2 contactos, configurar todo. No importa que uno que conectes donde (ver circuito diagrama paso 2)
Algunos tal vez encuentre los interruptores tienen 3 contactos. Si este es el caso, otra vez sólo tendrá 2 de ellos. Para encontrar el que necesita, se conectan a cada combinación posible se hizo con el uno y el interruptor hacia adelante y hacia atrás. Cuando va de la infinita resistencia a casi cero, encontraste a tus contactos a utilizar.

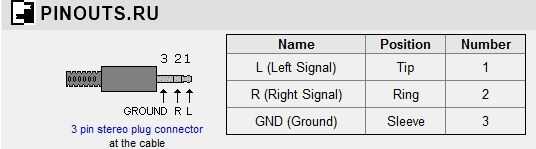

PS me dio algo de esta información pinouts.ru. Es el mejor lugar que he encontrado en internet para encontrar la configuración de pines para casi cualquier conector!
