Paso 3: Construcción del modelo 3D
El titular de sí mismo tiene pocas funciones. Deberían fácilmente, cómodamente mantener los auriculares y la electrónica. De los auriculares, medí el ancho y alto de la venda cuando los auriculares estaban en sus más pequeños (auriculares totalmente retraídos) y que utiliza para hacer una elipse para la cinta colgar.

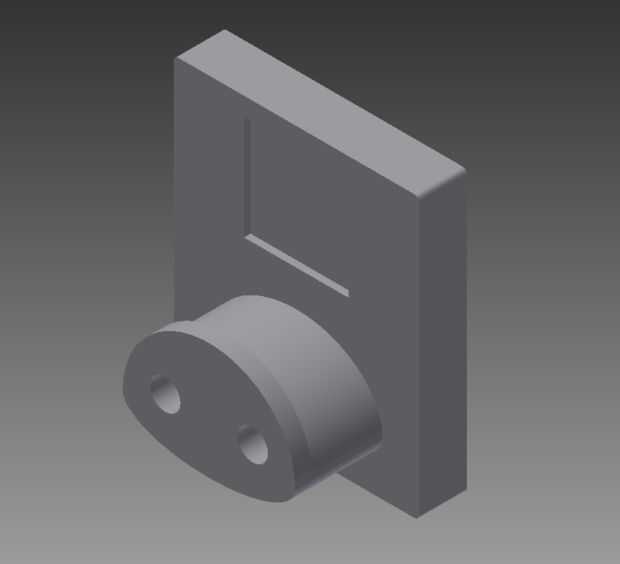

La unidad fue a través de un par de iteraciones de diseño antes de que llegué a la final. Aquí os muestro la primera y la última.
La primera unidad era muy grande, porque el plan era tener iconografía con la unidad, ya que se harían todas las unidades de láser de corte de la madera. Los agujeros grandes en la parte delantera eran para que clavijas de madera asegurar la unidad juntos. También no estaba muy seguro de donde se guardar el circuito en ese momento y pensaba inicialmente de sólo dejar que el reproductor de MP3 sea su propia interfaz de audio.
Hubo varios problemas con esto.
- Los botones de reproductor de MP3 no eran realmente fácil de usar.
- El titular iba a acoplarse a la máquina que es grabaciones estaba jugando. Iconografía parecía redundante.
- El show iba a involucrar a muchos artistas, y quería el audio frontal y centro para mi pieza, no el titular. El titular debería ser la pieza funcional mínima.
El rediseño tuvo esto en cuenta. En lugar de iconografía, decidía que el material del titular de la misma debe reflejar la grabación, por lo que terminé haciendo cada titular en el equipo de que se fue reproduciendo grabaciones. Ahuecando el centro significa que puedo almacenar la electrónica dentro del reproductor y tener el mínimo número de botones disponibles para la interfaz de usuario. Moví la sujeción orificios hacia el exterior, en lugar de ello ir con 1/4" los agujeros que podrían aprovecharse para tornillos de 1/4"-20. Mientras que no se reflejan en el modelo, también hice iconografía simple para ir por encima de los botones de lo que significa que lo que hizo.
El modelo final consta de 3 piezas:
- La placa, que contiene los botones y los iconos, con un labio ligeramente en la parte superior para mantener los auriculares asegurados.
- La pieza media, que es un hueco hacia fuera especie de elipse. Tiene una muesca cerca de la placa para pasar los cables de alimentación y auriculares hacia fuera.
- La placa trasera, que quedará sujeta a una superficie de la máquina en el espectáculo... Pongo avellana en la parte posterior del modelo para tener en cuenta las tuercas con tornillos, aunque no siempre fueron tan grandes como debían ser.
Esto significó que fácilmente pude reconstruir piezas si había problemas, sin tener que reconstruir todo.
