Aurora 18 x 18 - el gran hermano de Aurora 9 x 18 (3 / 5 paso)

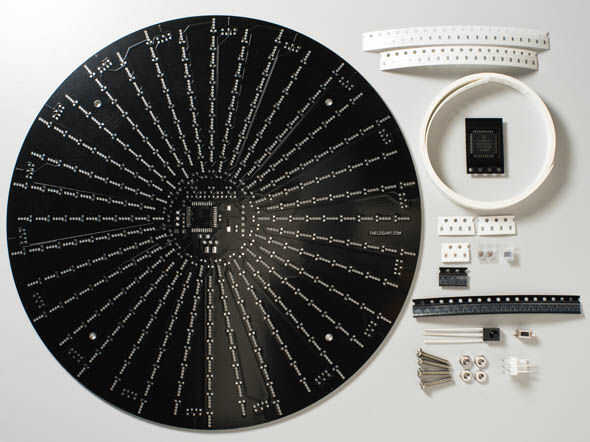

Paso 3: montaje

Instructables en Aurora 9 x 18, he demostrado el método de "flujo de la placa caliente". He puesto que encontrado de la mano de soldadura de SMD para ser más rápido para el montaje de Aurora. Creo que sin una plantilla para aplicar pasta de soldadura, el tiempo que tarda para aplicar pasta de soldadura es mucho más larga que a soldar las piezas con un lápiz soldador.

Por supuesto usted puede elegir cualquier método que funcione para usted.

Usted necesita un programador PIC PICKit 3, ICD2, ICD3 al programa PIC24FV16KA304. PICKit 2 hace no apoyar esta nueva foto. ***

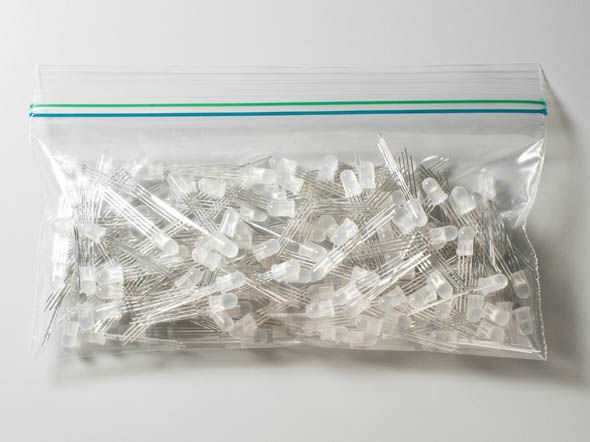

Si decides montar Aurora 18 x 18, Tómese tiempo y asegúrese de que compruebe cada paso se realiza correctamente. Como algunas partes son imposibles llegar a una vez que pueblan en el PCB, así que es importante Compruebe que todos los componentes SMD se sueldan correctamente y con seguridad antes de proceder a soldar los LEDs.

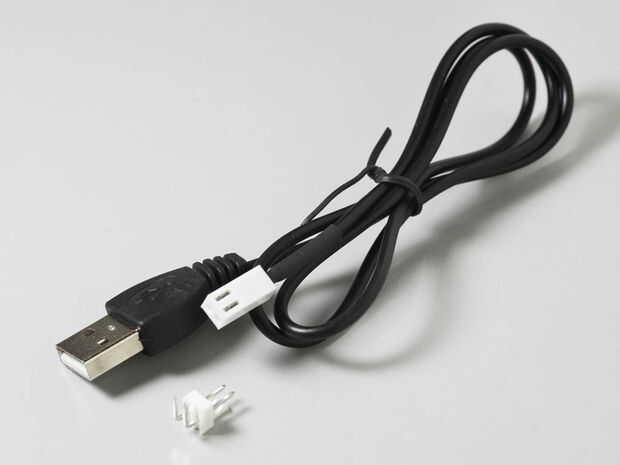

Se regula el requisito de suministro de energía DC de 5V, 1A mínimo de capacidad. fuente de 500mA podría funcionar, pero me gustaria tener un margen de seguridad, por lo que se recomiendan 1A o más. Fuentes de alimentación USB y ordenador USB salidas funcionan generalmente bien también.

La guía de montaje paso a paso y el firmware más reciente está disponible en mi sitio web: http://www.theledart.com/blog/aurora-18x18-assembly-guide
