Paso 4: montaje

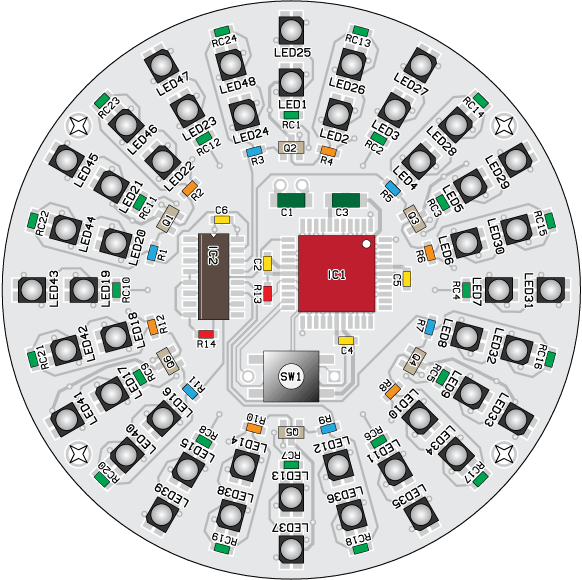

Ya que el PCB no tiene serigrafiado que indica las piezas, utilice la guía de colocación de parte para localizar los puntos de las partes.
Comenzar con el centro de la placa y mover hacia afuera - 74HC238 y PIC24FV16KA304 serían los primeros en la soldadura. Asegúrese de aplicar buena cantidad de flujo a las partes a soldar. Pasar a resistencias, condensadores, transistores.

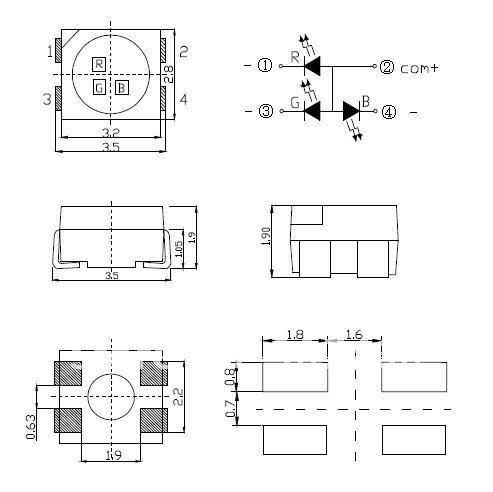

Los LED están en PLCC4 paquete, que puede ser un poco complicado. PLCC tiene sus conductores viramos debajo del cuerpo (para hacerlos más pequeños). Son un poco frágiles contra el calor, por lo que usted necesita soldar rápidamente. (Otra vez no es tan difícil, pero quiere estar preparado) Soldar los LEDs en el círculo externo primero, luego interno. (Ok tal vez prefiera hacerlo en sentido contrario, pero he encontrado esta manera de ser más fácil)
El interruptor táctil iba último.
Los dos agujeros cerca de C1 se conecten a la fuente de alimentación. Puede un jefe del 2 pin de la soldadura o soldar conexión cables directamente conectarse a su opción de fuente de alimentación 5V. Usé un jefe del pin de ángulo recto 2 aquí y había conectado un cable USB.
Revise todo y corregir según sea necesario.
