Aurora 48-48 RGB LED secuenciador (5 / 6 paso)

Paso 5: programación

Es el momento de programar el microcontrolador PIC.

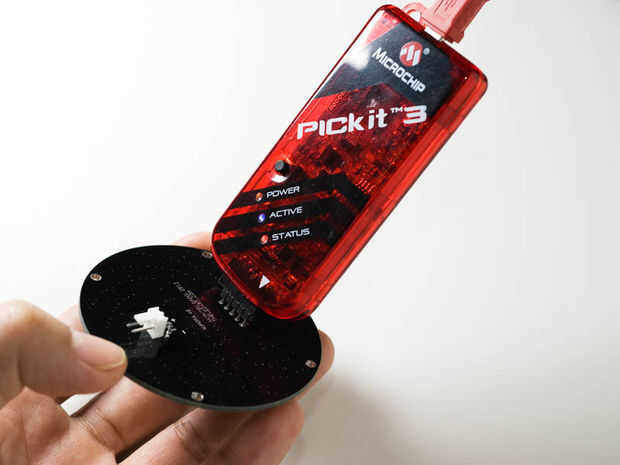

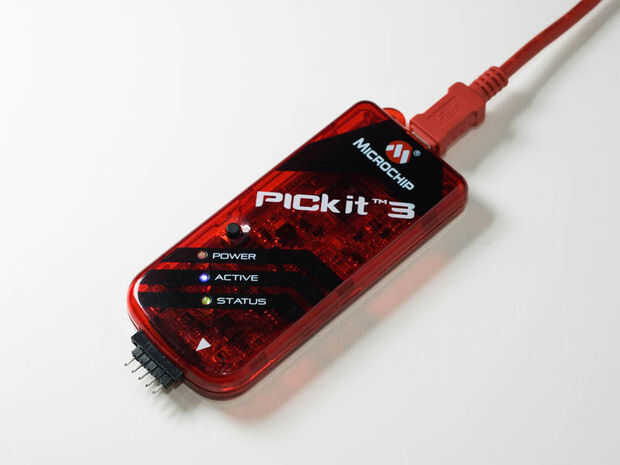

Los 5 agujeros debajo del interruptor táctil son el conector ICSP. Primero pegue en un encabezado de 5 pines en el conector ICSP de PICKit 2 o 3. El pin 6 se debe dejar sin usar. Luego pegar los 5 pernos en la parte posterior del PCB de 48 de Aurora. Alinee el punto en el PCB con el triángulo en el PICKit - este es el pin MCLR. Sosténgala allí y empezar a programar. Por lo general tarda 20 segundos más o menos a la programa.

Si usas diferentes programador ICD, etc., simplemente pase las 5 señales ICSP a Aurora 48 utilizando los cables de conexión.

* En caso de que usted se está preguntando, "programación" se refiere a "subir" firmware para el microcontrolador. Es como copiar un archivo a un pendrive. Esto no significa que tienes que escribir el código del programa.
