Paso 4: Componentes electrónicos

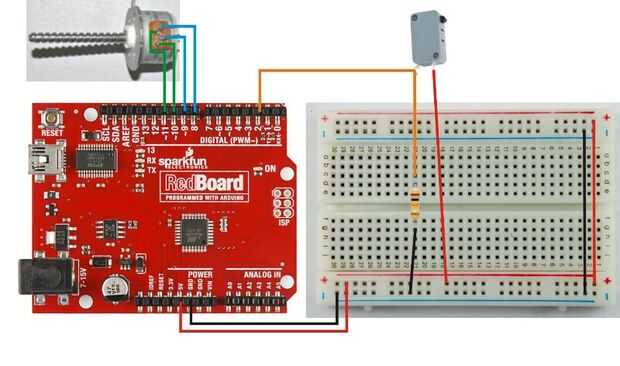

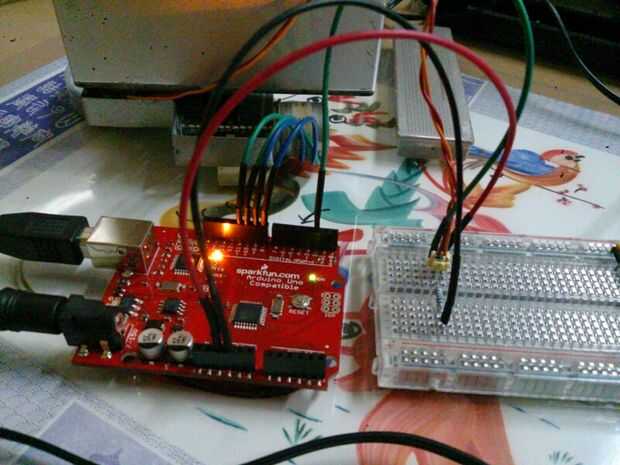

Enganchar el motor paso a paso, interruptor, resistencia de 10K como la foto número 1. Protoboard es para la prueba y más fácil de entender el gancho para arriba, más adelante puede ahorrar tu protoboard para otro proyecto (ver cuadro número 5 sin placa).

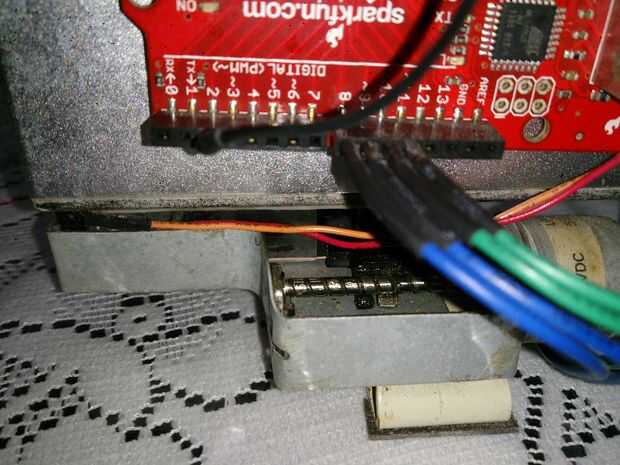

Cuatro pernos de motor paso a paso a digital, pin 8, 9, 10, 11.
Una pierna de interruptor pin a 5V.

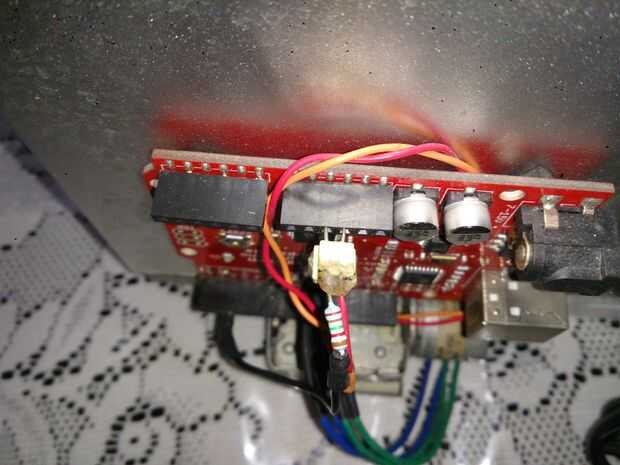

La otra pata a tierra a través de un resistor de 10K y también conectar al pin digital 2.

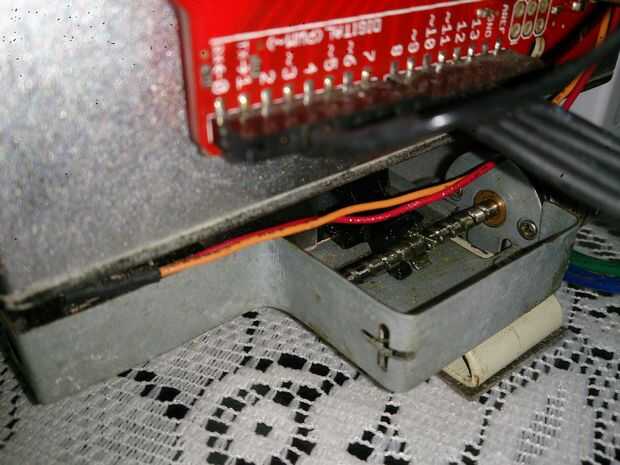

Poner el interruptor de delante de la tapa del móvil y una parte metálica de la curva como un tapón (cables rojo y naranja en la foto número 3). Cuando el interruptor adelante y empujó en el tapón, arduino Lee alto el interruptor de clavija y parar el motor.
Había grabado mi RedBoard (arduino UNO) en la parte posterior de mi recinto y el enchufe temporizador en su lado. El enchufe temporizador se usa para balancear el recinto por lo que puede colocar correctamente.
