Paso 2: Un cable analógico teclado

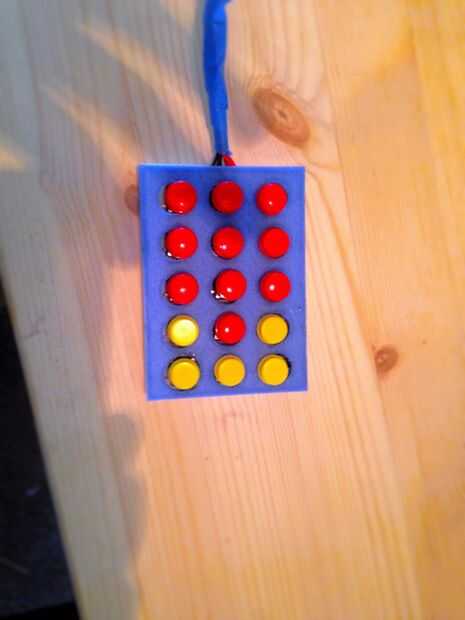

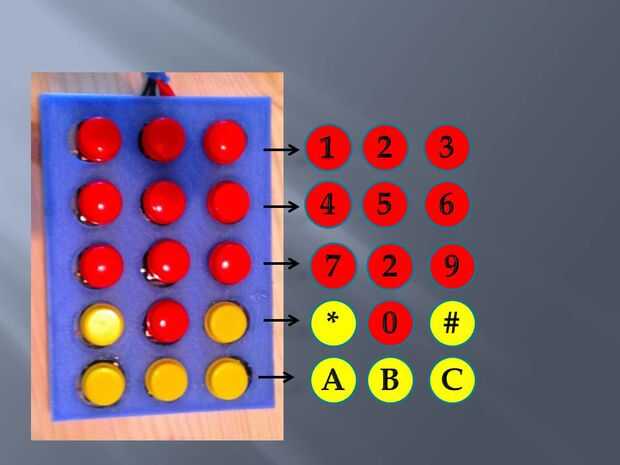

Ahora construiremos un teclado numérico para el montaje de nuestro telescopio.
Pasos necesarios:

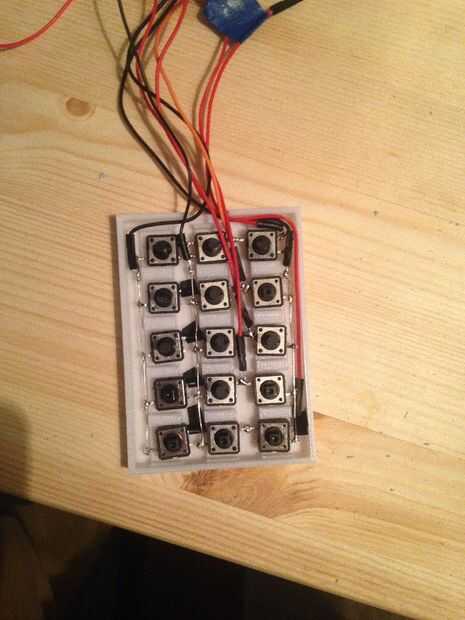

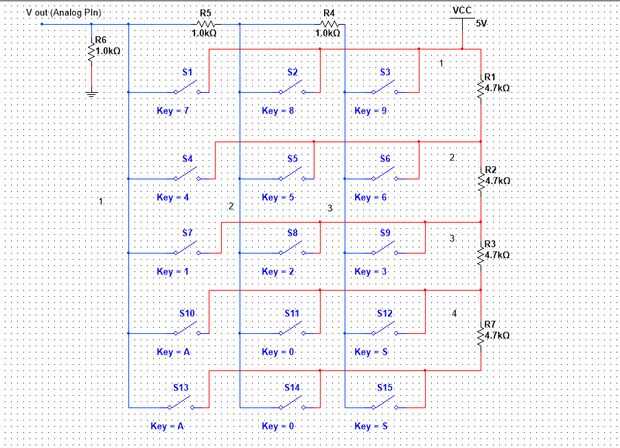

- Seguir de cerca el esquema del cableado.
- Cable todo el Vin cables horizontalmente a los botones.
- Conecte todos los cables de tierra vertical.
- Encontré los valores de las resistencias de 4,7 kohmios para las filas y 1 kOhm para las columnas de un voltaje gota para asegurarse de que recibirá las lecturas confiables.
- Asegúrese de aislar los alambres superpuestos.
- El seguimiento de los cables.
Este resistor de establecer es por lo que cada vez que se pulsa una tecla diferente, la corriente fluirá a través de diferentes número de resistores en serie. Dar a cada botón una tensión "dirección" que un análogo único pin puede leer.
La razón que no ves las resistencias dentro de la caja del teclado es porque decidí colocarlos en un breadboard dentro de la estructura de la caja del telescopio principal.
