Paso 2: CAD consejos

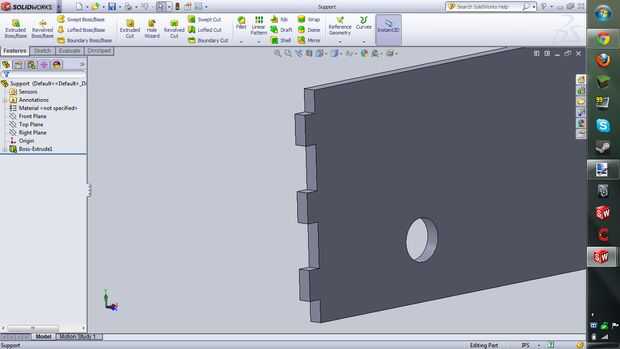

1. primero y principal, usted necesita una manera unen su chasis. He utilizado pequeñas crestas en los lados que se inserten en las ranuras en las otras piezas. Estos fueron pegados juntos, pero se puede utilizar otra forma más estable que consiste en pernos y tuercas. Asegúrese de que sus dimensiones son precisas, o que acaban de tener que hacer un montón de presentación, o peor, rehacer las partes totalmente.

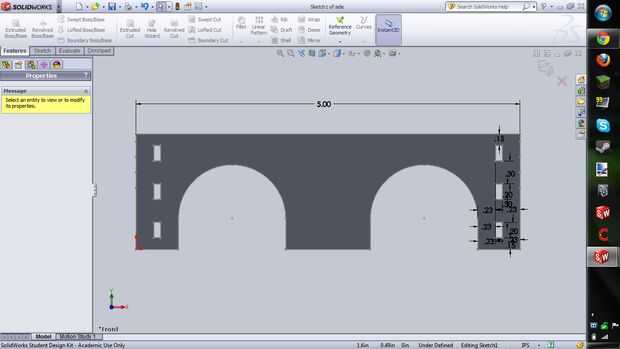

2. a continuación usted tendrá las piezas laterales que van por encima de las ruedas y ayudar a mantener el coche juntos. Crear círculos de los canales de la rueda y utilizar líneas para extenderlas hacia arriba, hacia el chasis más cerca de la tierra.

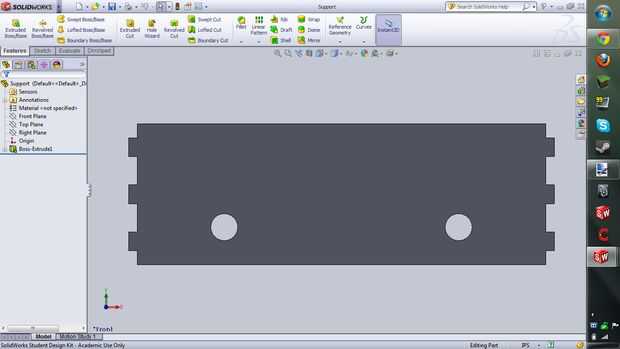

3. entre estas piezas de lado, hacer dos piezas con agujeros en los que se alinean con las ruedas. Estos sostener lápices utilizados para los árboles en el lugar y también ayudar con la estabilidad general.

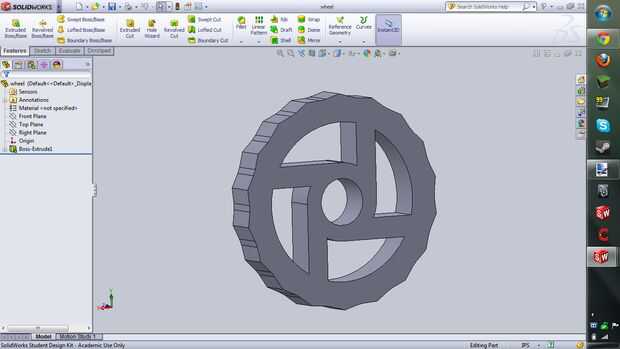

4. las ruedas en el dibujo están destinadas a ser impresas de plástico en una impresora 3D, pero debido a limitaciones en el tiempo, tuve que cortar una versión sencilla en el láser.
5. crear una versión más pequeña de la rueda para actuar como un bracer para el árbol.
6. para la espalda y delanteros piezas que sujetan el robot, no olvide hacer una ranura para la banda de goma para montar en, como se muestra. Sólo uno de ellos tendrá la goma, pero esta forma, se puede invertir si uno de los lados de la rotura.
