Paso 4: Montaje de placa y flotador-limit switch

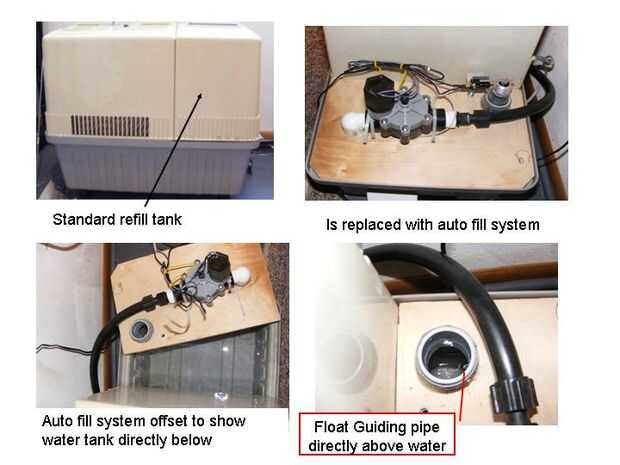

La madera contrachapada debe cubrir la misma área que el tanque de repuesto original para no cambiar el patrón de flujo de aire del humidificador.
2) localidades trazado en la madera contrachapada para el límite de flotador interruptor de mecanismo y la válvula solenoide. Asegúrese de que la ubicación para el flotador es directamente sobre el tanque de agua del humidificador.
3. corte un agujero en la madera contrachapada para la guía del flotador. Para la guía de flotador usé un acoplamiento de tubería de PVC de 1". El acoplamiento tuvo un poco canto dentro de la cual puede ser corte con una lima o Dremel herramienta.
El flotador debe deslizarse bien dentro de la guía de flotador.
Envuelva el exterior del PVC con cinta adhesiva para obtener un ajuste apretado con el agujero en la madera contrachapada y asegúrelo en su lugar con pegamento caliente del derretimiento.
4. para el flotador usé una bombilla T10 de 25 vatios. El lado negativo de es que puede romperse la bombilla. El lado positivo era - del tamaño correcto, totalmente apretada, inerte, resistente al desgaste, toboganes con muy baja fricción dentro de la guía y puede conectarse fácilmente a la carrera a través de un bucle de alambre de soldar en. Lo ideal sería habría utilizado una barra de plástico pero no pude encontrar fácilmente.

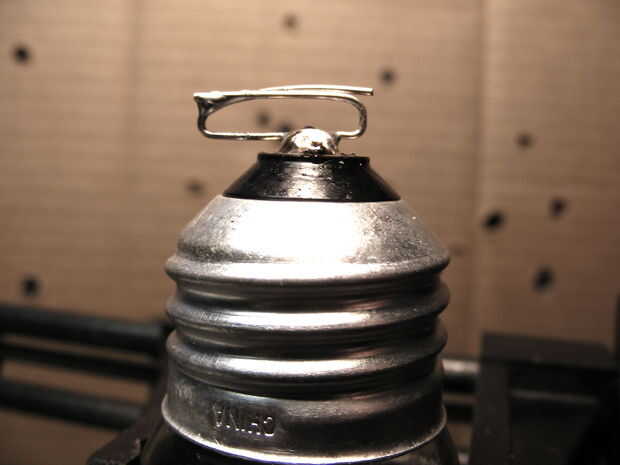

La única modificación necesaria a la bombilla de 25 vatios suelda un asa de alambre en el extremo de enchufe. Hay ya la soldadura en ese lugar, pero un pequeño lápiz tipo soldadura de hierro no proporciona suficiente calor debido la la gran masa térmica del encaje chupando calor, así que utilicé una vieja pistola de soldar.

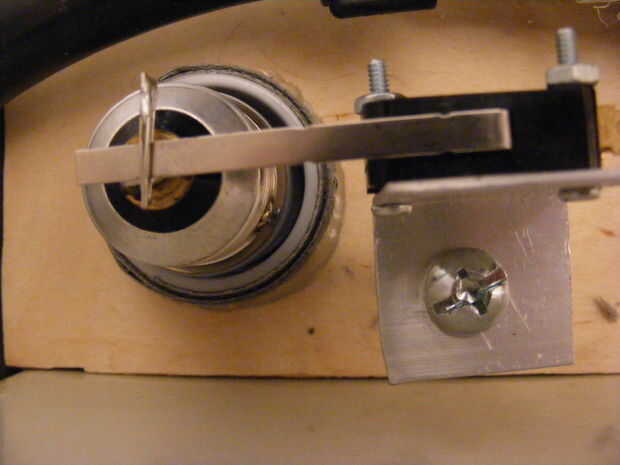

El bucle debe dimensionarse para el brazo de palanca del interruptor de límite fácilmente a través del lazo sin atascarse.

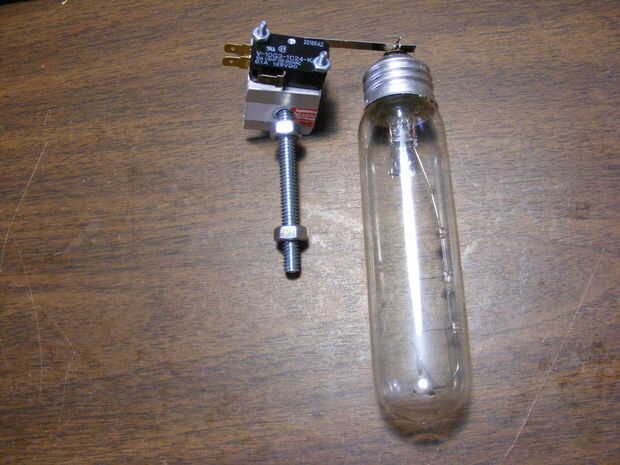

5. usando pequeños 3/4" de largo tornillos y tuercas 4-40 Fije el interruptor de límite para una pierna de un pedazo pequeño de valores de ángulo. Perfore un agujero de 1/4 en la otra pierna.
En la madera, perfore un agujero de 5/16 cerca del tubo de guía del flotador, ver fotos. Instale una tuerca de 1/4-20 t en la parte inferior de la madera contrachapada, esto crea un agujero roscado en la madera contrachapada.

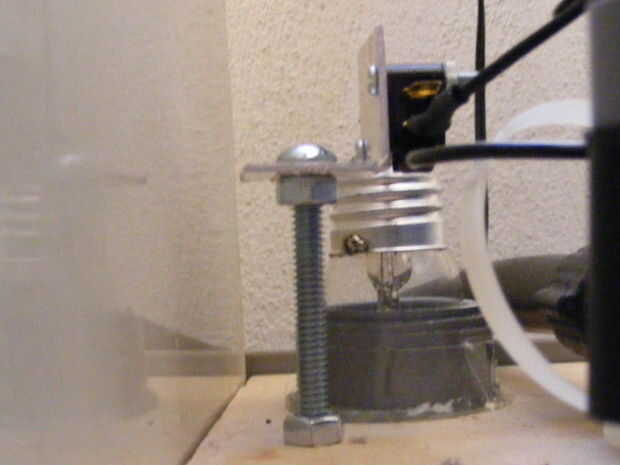

Un tornillo de 1/4-20 largo 3 "o 4" junto con algunas nueces crea una "altura ajustable" montaje de poste para el interruptor de límite. Compruebe que el interruptor flotador y moverse libremente sin atascarse.

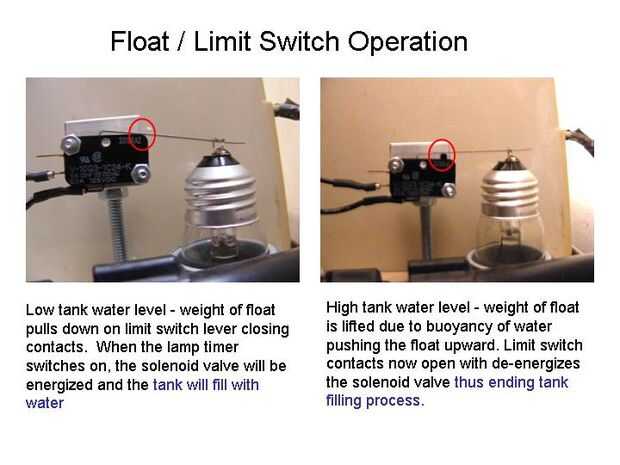

6. importante - con el tanque de agua en el humidificador lleno completamente, ajustar la altura del final de carrera para que el interruptor se celebra al aire libre (o apagado) interruptor de posición, ver fotos.
