Paso 6: Las conexiones eléctricas y prueba de funcionamiento
1) a los dos plomos que viene de la válvula de solenoide - conectar dos conectores crimp hembra de 3/16". A los dos cables procedentes de la fuente de alimentación de 24 v CA, conecte una hembra crimp conector de 3/16" y un conector macho.
2) hacen las siguientes conexiones:
a. Conecte el conector macho de alimentación a un conector hembra de la válvula de solenoide.

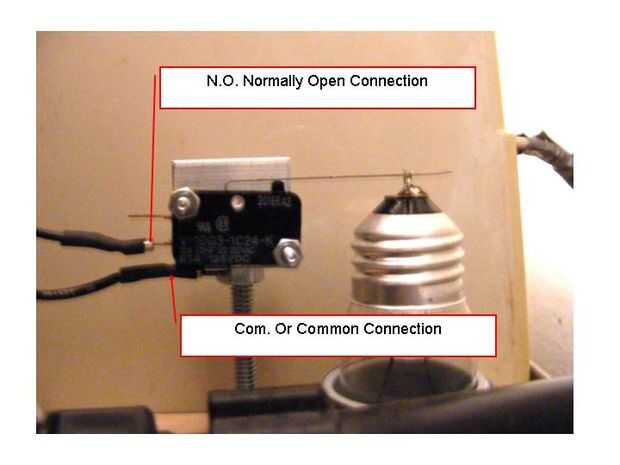

b. Conecte el conector hembra de alimentación al terminal común (COM) del final de carrera.
c. Conecte un conector hembra de la válvula solenoide a la terminal N.O. del final de carrera.
3) Pruebe el funcionamiento - deje el humidificador de agua, para humidificadores mayoría esto significa la "luz de relleno" se enciende y el ventilador cierre soff.
Ahora conecte la fuente de alimentación de 24 VCA a un enchufe 110AC.
Puesto que en el nivel bajo del agua, el flotador tira el brazo de palanca del interruptor de límite hacia abajo cerrando los contactos, debe energizarse la válvula solenoide y agua debe comenzar a rellenar el depósito del humidificador.
Como el nivel del agua sube el flotador levantará así abrir los contactos del interruptor de límite, desenergizando la válvula solenoide y detener el proceso de rellenado.
Después de que termina el proceso de rellenado, compruebe el nivel del agua.
Si la operación no salió como estaba previsto puede que necesite realizar ajustes hasta el límite del interruptor de posición en relación con el flotador con vuelva a comprobar sus conexiones.

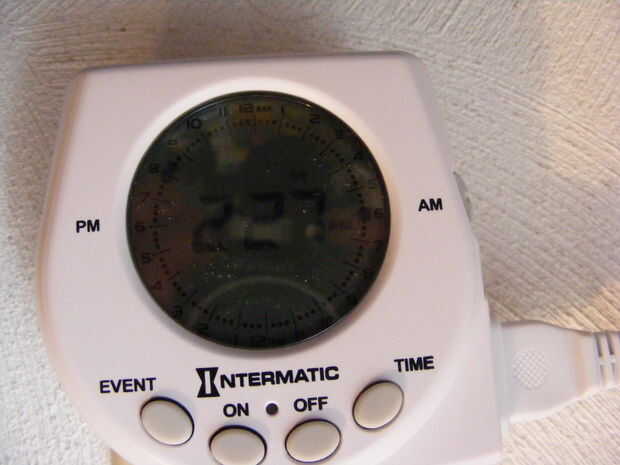

4) ajuste el temporizador de lámpara /appliance - enchufe temporizador al tomacorriente de 110 AC. Probablemente necesitará un cable de extensión corta para conectar el regulador a la fuente de alimentación de 24 VCA.
Ajuste el temporizador a 2 o 3 veces diarias. El tiempo en solo tiene que ser alrededor de 1 minuto - que es todo el tiempo que tarda en llenar el humidificador, pero el temporizador tiene probablemente un mínimo "en vez" de 15 minutos.
Como medida de precaución, puse el temporizador encienda cuando sea probable que hogar - apenas en caso que algo salga mal. Hasta ahora ningún problema en absoluto. Sin embargo, recomiendo que observa unos ciclos de recarga en persona para asegurarse de que todo funciona OK.
Técnico relleno realmente no necesita el temporizador, pero sin un contador de tiempo obtendrás un montón de ciclos de recarga muy cortos que pueden desgastarse con la válvula de solenoide.
Eso es todo listo!
