Paso 11: Amplificador estéreo de 30 vatios
La mayoría del trabajo realizado en este subsistema se realiza en siguiente la
las instrucciones para construir el amplificador de llaman STA504. Entre paréntesis, Sparkfun había hecho un gran trabajo en la STA504.
Si alguna vez han construido cualquier otro amplificador estéreo te darás cuenta que el STA540 es un pedazo de dulce. He probado un amplificador de Velleman pero la conexión del bote era un desastre. Finalmente lo abandonó y se fue con la 540 STA que tiene las macetas en. También las instrucciones, especialmente las pruebas después de la construcción establece SparkFun aparte. He hecho docenas de kits y suelen poner junto, enchufe en y si no funciona su cocido. Prueba un poco va un largo camino. Bien hecho.
Los altavoces utilizados en el proyecto son de 3,5 pulgadas que fueron compradas en la ' cabaña hace unos veinte años. Pero hay algunos altavoces de 3.5 pulgadas
que se puede comprar en línea por menos de $20 para el par: PYLE PLG3.2 3,5 120 vatios altavoces de dos vías cuando se construyó el STA504 pueden ser probado, proporcionando una señal y poder. Una señal se puede proporcionar una plataforma de
de mi tienda favorita. El conector de luz verde en el lado derecho es una norma
3.5" cable estéreo de la choza como modelo: 4201016 catálogo #: 4201016 AUVIO pies de 3 1/8" (3,5 mm) Cable de audio estéreo

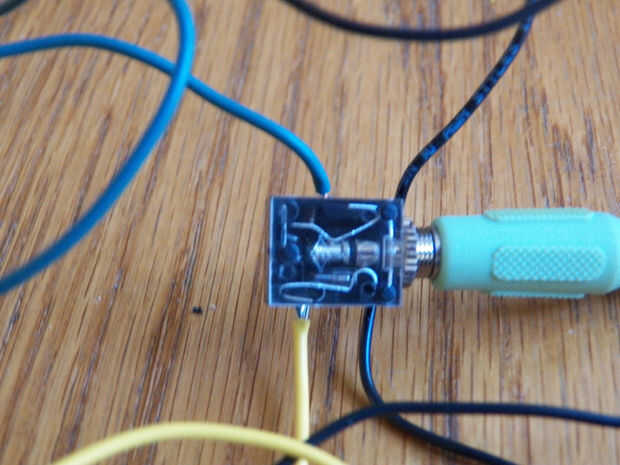

En el cuadro cuatro alambres pueden verse salir el estéreo
dos cables negros van hacia arriba y hacia abajo cerca de la clavija verde clara y un hilo verde en la parte superior izquierda y un cable amarillo en la parte inferior izquierda. Los cables negros son los cables de tierra que van a la masa de entrada de señal para el amplificador. Los cables amarillo y verde se ejecutan a las entradas izquierdas y derecha del amplificador. El otro extremo del cable estéreo de 3.5 estándar "con la luz verde plug va a la salida de puesta de la SanDisk o cualquier otro dispositivo que se pondrá una señal estéreo como un iPhone, Walkman o teléfono inteligente. Alimentación para el amplificador puede provenir de una batería pero nueve voltios no nos allí por sí mismo. Un par de C, D o doble A baterías en serie con los nueve voltios proporcionará suficiente punch para probar el amplificador. Es decir, tomar un C, D o doble un pilas en un soporte de la batería. Conecte el rojo cable de soporte de la batería de nueve voltios al cable negro en el C, D, o doble un portapilas. Luego conecte el cable rojo del soporte de la batería de nueve voltios la entrada con signo más. Conecte el cable negro de la C, D o doble un soporte de la batería a la entrada de alimentación del amplificador marcada con el signo menos.
Si no funciona ir atrás y volver a probar el amplificador con las instrucciones de prueba excelente en la guía de montaje de SparkFun. La primera vez que lo he comprobado y que he pensado que tenía un trapo pero luego me di cuenta tenía el botón de 'Espera' en.
