Paso 14: Potencia para el Arduino

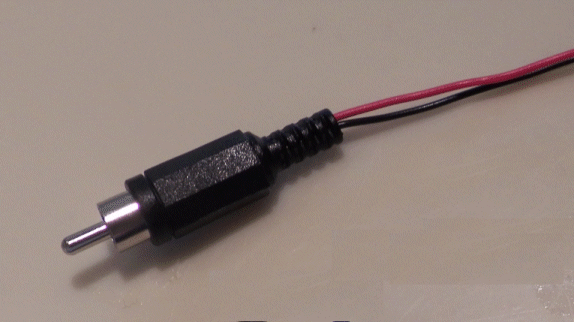

Potencia para el Arduino se proporciona mediante la creación de un conector RCA macho
con una cola de cerdo. Soldar el extremo suelto de la cola del cerdo para el lado de voltaje y el lado de tierra del sensor tablero de PC.

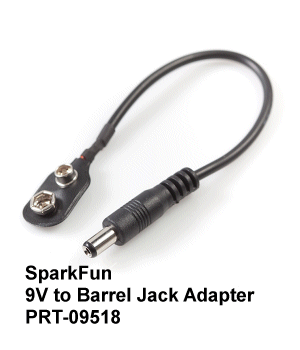

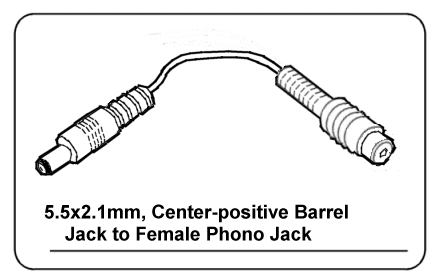

Para llegar a la Arduino un 5.5x2.1mm, cañón centro positivo jack es necesario. Este puede obtenerse de SparkFun como 9V adaptador de Jack de barril PRT-09518.
O si usted es como muchas personas tienen verrugas de pared antiguo de dispositivos
que ya no tienes. Si ese es el caso y uno de ellos es 5.5x2.1mm, es decir, que ajusta el conector de alimentación de Arduino, a continuación, su negocio en.
El cable en la mayoría de las verrugas de pared está blindado cable unbrading así la protección
y separación del conductor de centro. También el conector de alimentación del Arduino es centro positivo y manga de tierra. Es importante asegurarse de que la polaridad es correcta en el enchufe para el Arduino para evitar dañar el microprocesador. Llegada a la diversión parte finalmente se ha realizado. Conecte todos los subsistemas juntos y jugar la pista MP3. Es recomendable hacer el amplificador en "Standby" cuando se aplica energía al sistema, porque a veces el amplificador aparece cuando se trata de primero. Si no funciona probar los componentes por separado para ver dónde está el eslabón más débil y luego iniciar cadena de subsistemas de nuevo juntos para conseguir que funcione como una unidad.
