Paso 15: Despliegue en el cuadro de proyecto
Los tres tableros de circuito se colocaron en un 3 "x 9" x 1/8" claro
tablero plástico con 6 x 32 x 1/2" tornillos y separadores del cuerpo de un bolígrafo Bic cortan en tiras de 3/16" con un microsaw Exacto. Pero las juntas se podían montar en la parte inferior de la caja del proyecto.
Algo ha sido ejecutar en que no puede obtenerse de RadioShack.

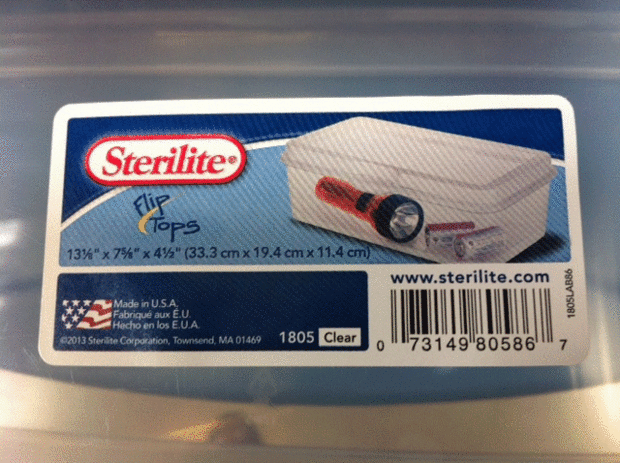

También puede pero la mejor oferta viene de Home Depot. Es el cuadro de proyecto. Las cajas de aluminio pueden ser más duraderas pero más difícil de trabajar con y cuesta mucho más que plástico. Y las cajas de plástico lo suficientemente grandes para este proyecto están en el rango de $15 a $20. La caja usada proviene de Sterilite y cuesta $3. La Junta platic sostener el PCBs fue montada en la parte inferior de la caja. A continuación, un agujero rectangular de 3/4 "x 1" fue cortada en el lado de la caja grande bastante para el EIC C 13 cable pasar justo al lado de 3/4 "x 1" rectangular del agujero un agujero redondo sobre
con un diámetro de 3/16" fue perforado para aceptar el cable. Con

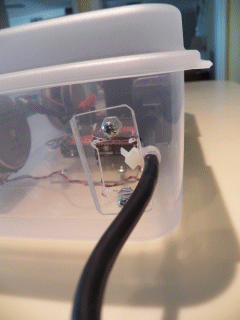

el enchufe del cable poer alimentados a través del agujero que un trozo de plástico transparente fue montado con tornillos en el agujero para el enchufe del cable. Esto proporciona cierto alivio de la tensión en el cable y hace el proyecto un poco más herméticos. No está diseñado para que el proyecto impermeabilizar pero sería bueno que, mientras que los saludo Trick, si empieza a llover, arrojará agua el tiempo suficiente para poder salir al exterior y traer dentro de la casa antes de que se arruina.
La caja de alimentación se monta en la parte posterior de la caja del proyecto. Percha alambre se envuelve alrededor un par alicates de punta para crear un pequeño bucle que aceptaría una 6 x 32 x 1/2" tornillo de máquina. Entonces el alambre estaba doblado para caber la forma de la red eléctrica. El componente que era más problemático en montaje en la caja era el sensor de PIR. Hay dos agujeros en el sensor de PIR PCB pero son tan pequeños que ninguno de los tornillos en mi escondite encajaría a través de ellos. Tornillos pequeños podían ser adquiridos en Home Depot pero hay componentes electrónicos justo al lado de los agujeros para que las tuercas para incluso los tornillos más pequeños llevaría en los componentes electrónicos que podría tener consecuencias imprevistas.
Para resolver este problema dos pequeñas piezas de acrílico claro eran superglued a los lados del detector de movimiento y estos precios se perforaron
para 6 x 32 x 1/2" tornillos con tuercas.
