Paso 4: Conectar el Detector de movimiento para el PCB

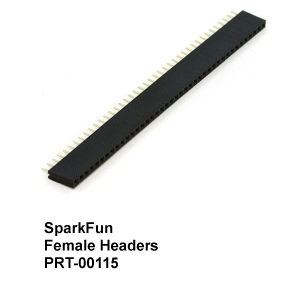

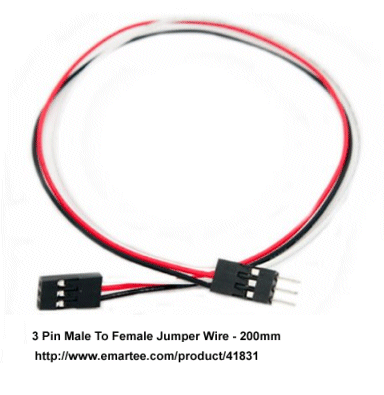

El Sensor de PIR está conectado a la placa mediante un cable macho a hembra puente alambre. El extremo hembra recibe el sensor de PIR. El extremo macho del cable de alambre del puente entra headers hembra soldados a la PCB. Los encabezados de mujer son SparkFun parte número 00115 de PRT. Romper tres posiciones de la cabecera de la mujer y de la soldadura en el PCB.
Esto hace que el sensor de PIR desprendible de la PCB. Utilizando el cable de puente en vez de solo soldar los cables a los conductores y el PCB puede parecer mucho para que el sensor de PIR un módulo extraíble. Pero en la construcción del proyecto se ha encontrado que el PIR extraíble es vale la pena por varias razones. Si el sistema no funciona y uno es problemas pudiendo intercambiar unidades puede ser importante. También pueden ser útil mientras que la construcción de la unidad de poder desconectar el PIR en otros componentes es encajar en el cuadro de proyecto.
