Paso 5: Para soldar los conectores de alimentación

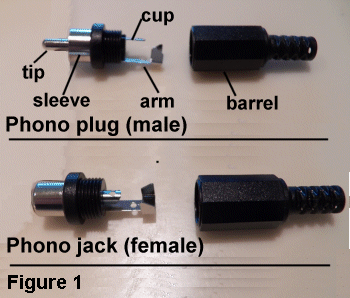

La entrada de energía y la potencia de salida de la PCB se logran utilizando conectores phono o RCA enchufes. Esto puede parecer viejo anticuado o incluso extraño pero son conectores que son lo suficientemente pequeños para montar fácilmente en el cuadro de proyecto y lo suficientemente grande para soldarse fácilmente, ampliamente disponible y relativamente barato.
Pero podría usarse cualquier conector de dos conductores: enchufes de plátano. conectores Molex, prensar y conectores del estirón
Ser coherente es tierra siempre la conexión de la manga en el brazo y la punta

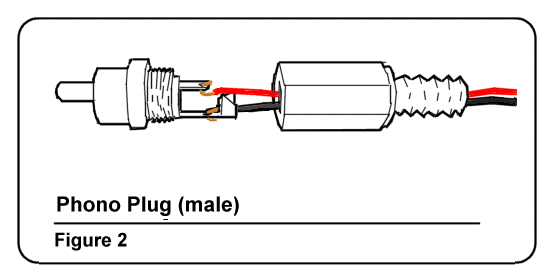

conexión a la Copa es siempre fuente de voltaje, en este caso de 12 voltios dc. Al conectar la tensión del alambre a la Copa es mejor que la cantidad de cables expuestos al mínimo para evitar cortocircuitos en el cable de alimentación en el brazo de conexión a tierra. Si hay alguna duda que podrían tocar el poder y la tierra una forma de aislamiento de los conductores expuestos dos es envolver piezas de cinta de papel, como cinta adhesiva, alrededor del brazo de tierra...
Otro Consejo es asegurarse el barril para el enchufe o jack en los cables antes de soldar las conexiones. Si el otro extremo de los cables ya está conectado a otro terminal hay que desoldar las conexiones para obtener el barril en el enchufe o conector. Una de las razones para realizar la potencia en el PCB a través de un conector es el PIR circuito del sensor puede analizarse como una unidad. ¿También si uno es resolución de problemas es un circuito secundario dentro del sistema de una de las primeras cosas "existe energía? Mediante conexiones de alimentación modular uno puede probar mucho más fácilmente por el poder.
