Paso 6: Prueba el circuito del Sensor PIR

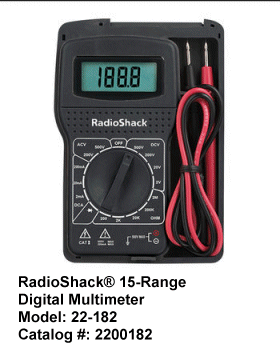

Esta guía de proyecto supone que el constructor tiene un multímetro digital.
Si uno pertenece no sería una buena idea de adquirir uno. Como de costumbre es el vendedor de la opción la ' choza. Hay metros más caros de la platija y otros pero si ya tienes uno este uno obtendrá Iniciado por veinte dólares. Proporciona amperaje, resistencia y voltaje AC y DC y es prácticamente un 'debe tener' para un proyecto de cualquier cosa menos complejidad mínima. Cuando el conector de corriente hembra, sensor PIR, el indicador LED y el resistor de 220 Ohmios se han instalado en el PCB se puede probar el circuito del sensor. (El LED se llama un indicador ya que indica que el PIR está enviando una señal). Para probar el circuito primero probar el LED para conexión de resistencia teniendo una batería de nueve voltios en un soporte y tocar el terminal negativo de la batería para el lado negativo del LED y el lado positivo de la batería para el cable de la resistencia de 220 ohmios que está más lejos de la LED. Si el LED enciende indicador Subcircuito trabaja. Si no Verifique que la polaridad del LED es correcta, las soldaduras son buenos, y los componentes, el LED y el resistor, son buenos.
Cuando el indicador de prueba del detector de movimiento PIR. Encontrar el cable que viene de la PCB de la señal del sensor PIR (se muestra en la pictórica llamada "PIR para playey de MP3 a amplificador de 30 watios" como el cable verde del medio). Gire el extremo expuesto del cable de señal PIR verde hacia el extremo expuesto de la salir de alambre de la placa cerca de la resistencia del indicador LED este cable es de color púrpura en la pictórica llamada "PIR para playey de MP3 a amplificador de 30 watios") cuando los dos están conectados de la plataforma de una clavija macho para una batería de nueve voltios.
Cuando la batería está conectada a la placa el PIR debe funcionar como se describe en la hoja de datos. Es decir, cuando uno mueve una mano frente a la PIR, el indicador LED debe encenderse y, dependiendo de cómo se fijan las ollas de ajuste en el PIR, el indicador LED debe mantenerse en unos segundos y luego se apagarán. Luego después de unos segundos se reiniciará el PIR y un movimiento de la mano frente al sensor PRI otro debe activar y desactivar el ciclo.
Ser paciente con el sensor de PIR en el primer ciclo. Tarda un rato para el sensor de ciclo la primera vez.
