Paso 1: Las listas de piezas
Lista de piezas armado de láser

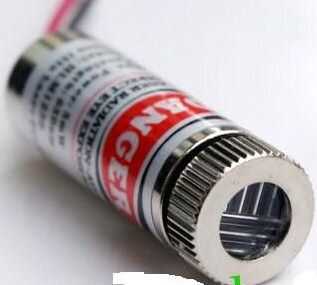

650nm < 5mW Laser diodo módulo Cruz $4,85 ebay
El diodo láser en el módulo es un HLM1230
Hice mi fuente actual de láser usando esto:
http://www.rog8811.com/laserdriver.htm
Lista de piezas láser fuente actual
LM317 regulador $0,24 TaydaElectronics.com
Potenciómetro de 100 Ohm $0,21 TaydaElectronics.com
Diodo 1N4001 $0,01 TaydaElectronics.com
10uFd 50V condensador $0,03 TaydaElectronics.com
Resistencia de 47 Ohm $0,01 TaydaElectronics.com
(se utiliza en lugar de las dos resistencias de 10 ohmios)
PCB utilicé un trozo de lo siguiente:
5 * protoboard pan Junta prototipo 432 puntos 5 * 7cm
ebay de $1,39
No utilizó un pulsador
Montura de trípode de lista de piezas
6 x AA portapilas con 2,1 mm enchufe AdaFruit.com $5,00
http://www.Adafruit.com/products/248
1 utilizar tablero de corte plástico
1 descarta montaje mecánico del reproductor de CD de música
1/4 x 20 tuerca
Miscellaneous 6-32 y 10-32 hardware

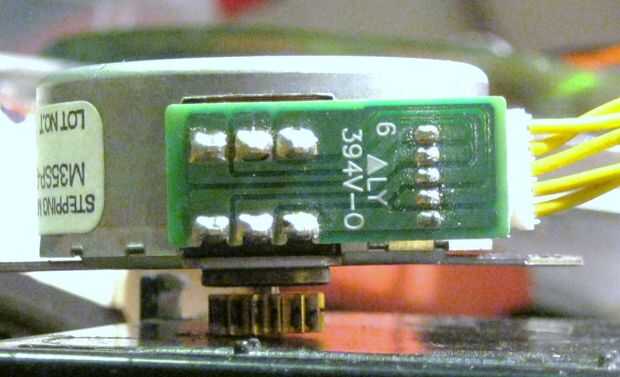

2 Mitsumi M35SP9 motores de impresoras antiguas. Son motores paso a paso unipolar. Si usted tiene o consigue motores de pasos diferentes, que tenga que diseñar su propia interfaz y modificar el software según corresponda.

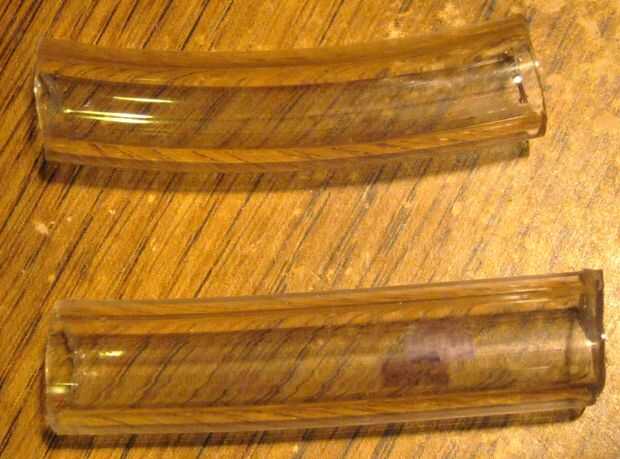

1" 7/16" tubo de vinilo

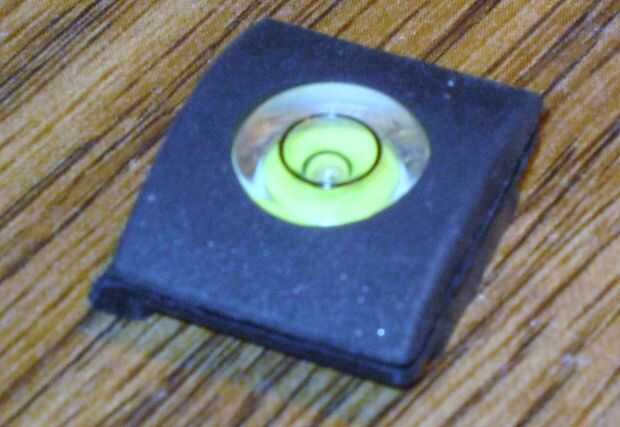

Zapata Zapata burbuja nivel $0,99 ebay.com es un término de cámara.
Lista de partes de clon de Arduino
Arduino L.O.G. $10 (modificado)
1 controlador de Darlington ULN2003 $0,20 @ TaydaElectronics.com
2 BS170 FETS $0,26 @ TaydaElectronics.com
1 Dip switch 4 posición piano $0,34 @ TaydaElectronics.com
Acelerómetro de inclinómetro de FreeScale MMA7361 módulo 1. Conseguí mi en una subasta de ebay para $9 pero están disponibles para $10-$14 de ebay.
PCB utilicé otro pedazo de lo siguiente:
5 * protoboard pan Junta prototipo 432 puntos 5 * 7cm
$1,39 ebay.com
Totalmente coste es menos de $30, más para la caja clon de Arduino y la batería.
No voy a entrar en detalles de lo que el origen actual de la unidad de láser como se explica en la citada página web.
/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

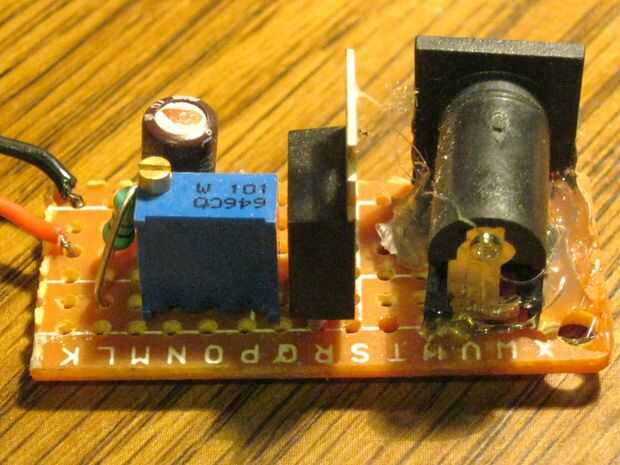

La HLM1230 está diseñada para 25mA o menos. Esto es cómo determina el valor de la resistencia de 47 Ohm. (Ver imagen) Se ha añadido un enchufe de alimentación de 2,1 mm de mi montón de chatarra.
