Paso 5: Placa superior
Corté otra pieza de la corte tablero 5,25 "x 5".
Marqué el mismo 4.25" cuadrado, centrado en la placa superior.
Taladré un agujero de 3/16" de la esquina de pivote y orificios 3/8" para las esquinas ajustables.
Utilizando la misma técnica, tiró 10-32 tuercas en las esquinas ajustables. (Ver imagen)
Mi mecanismo de CD tiene tres orificios de montaje con juntas de goma para amortiguación.
Había colocado para que el CD se centra en la parte superior y taladrar tres agujeros para el montaje.
Luego tuve que hacer un recorte para el acelerómetro tablero de montaje. Con el CD de montar adjunto, colocado la Junta cerca del punto de pivote. Tengo el acelerometro orientado, East-West es 'X' y de norte a sur es 'Y'. 'Z' no se usa pero sería arriba-abajo.
THeory: estaba pensando hubiera sido mejor montar el acelerómetro en la esquina opuesta desde el punto de pivote. Bu que supongo que, en teoría, no debería importar que el acelerómetro está montado sobre la placa superior. Es probablemente bueno alinear la Plaza acelerómetro con las tres esquinas.

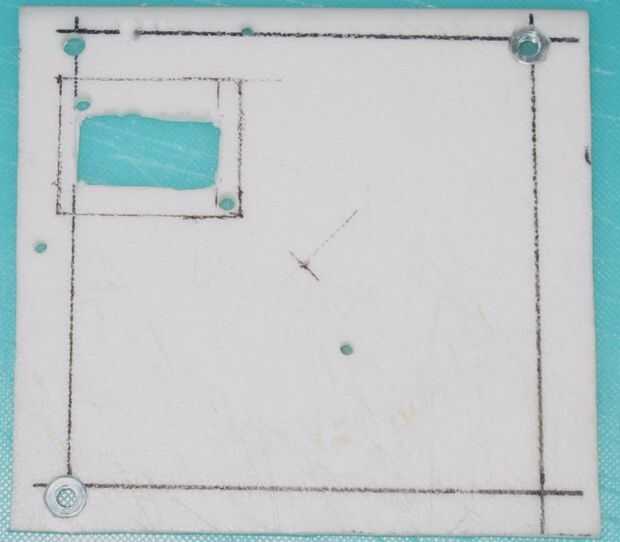

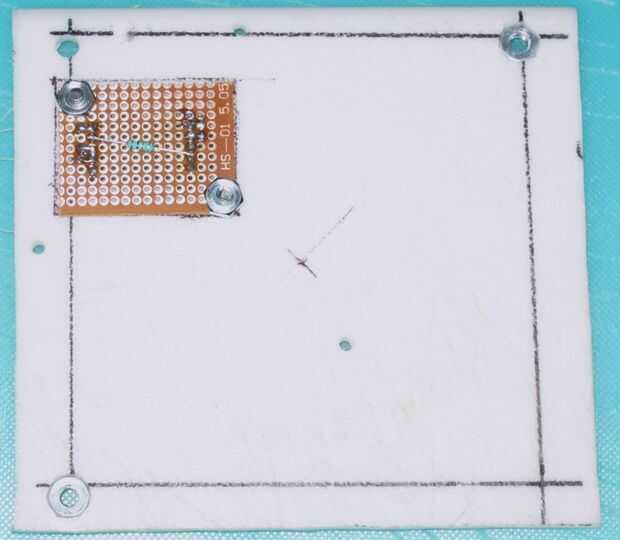

Marcado y perforado los agujeros de montaje y corte un orificio de 1 1/8 "x 3/4" para los encabezados de mujer borrar. Sí, es feo.

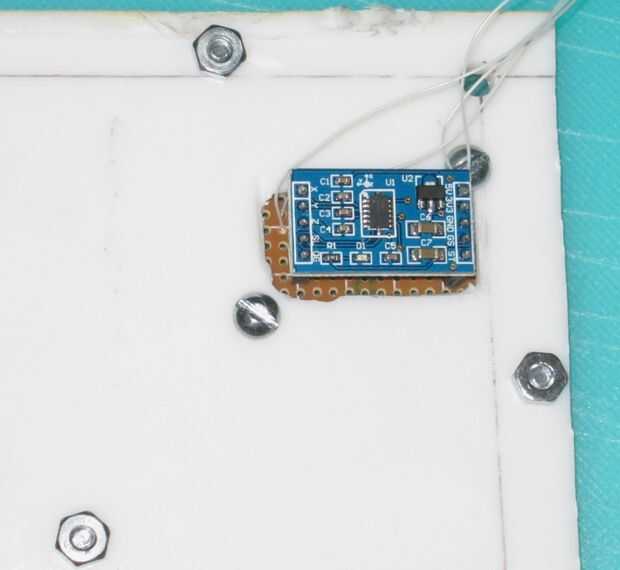

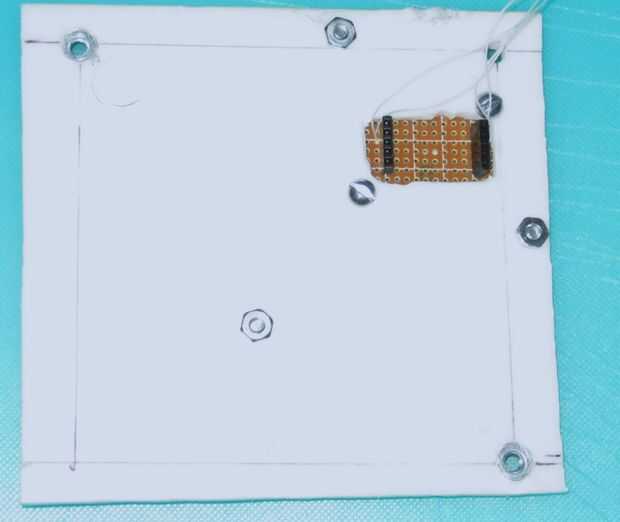

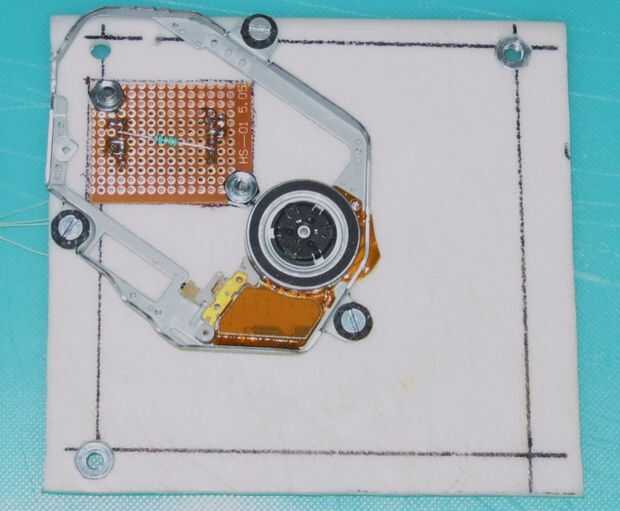

A continuación os adjunto el mecanismo de CD, la Junta del adaptador y el módulo de acelerómetro. El acelerómetro se fija a la parte inferior de la Junta de adaptador para que CD se moverá libremente en la parte superior.
El acelerómetro no importa si es invertida o no.
