Auto nivelación láser Cruz (6 / 11 paso)

Paso 6: Colocar el láser Cruz diodo

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

Usé un viejo CD regular y un mini-CD.

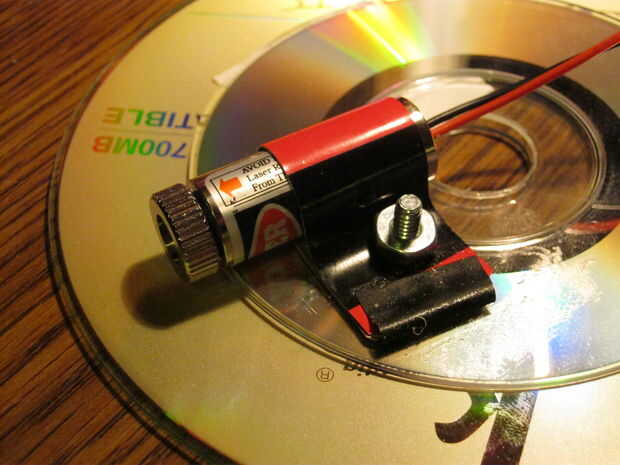

OK, aquí es mi láser funky. (Ver imagen) Tomé una tira de aluminio de un signo de 'En venta' de aluminio y había doblada alrededor de mi láser en una especie de forma de 'P'. Perforé un orificio de 9/64" en el soporte de modo que cuando se utilizan un 6-32 tornillo y tuerca se pinza hacia abajo en la caja del láser. Taladré un agujero de 9/64" en el mini-CD para que sea sobre el láser a través del centro del CD. También utilicé una herramienta rotatoria (Dremel clon) para abrir el orificio de montaje. Luego, utilizando un tornillo de cabeza plana corta por debajo del mini-CD, os adjunto el láser.
Desde el tornillo que sobresale, perforé un agujero más grande correspondiente en el CD regular para acomodar la cabeza del tornillo. Por ahora, sólo utilicé algunos doble cinta adhesiva para unir los dos CDs. Ahora puede ajustar el conjunto en el mecanismo de CD además de los casos de dos CD.
