Paso 3: Paso 3: instalación del brazo de actuador y pie
La parte inferior de la montura se compone de secciones (2) de 10" de 1" x 1" extrusión. Una sección está conectada al mástil, el otro se monta en el soporte pivotante de 180" y sirve como una pierna. Esto es donde se ajusta la inclinación.

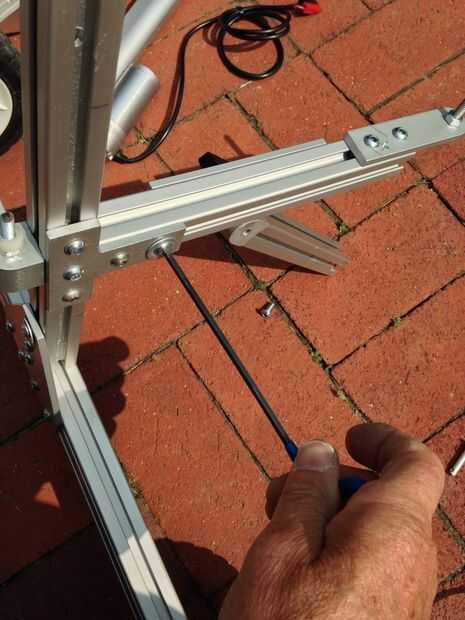

El soporte de T que se muestra en la foto ya no se utiliza, en lugar de otro utilizar un soporte de T de 5 orificios (mismas que se montará para el panel solar). Instale los tornillos y las tuercas en t en el soporte y la Deslice hacia abajo el poste como se muestra, aproximadamente 10" de la tierra. Apretar el tornillo 3 en el lado del mástil. Ahora deslice (1) de las secciones de 10" de 1" x 1" en el lado (2) orificio del soporte y apriete.

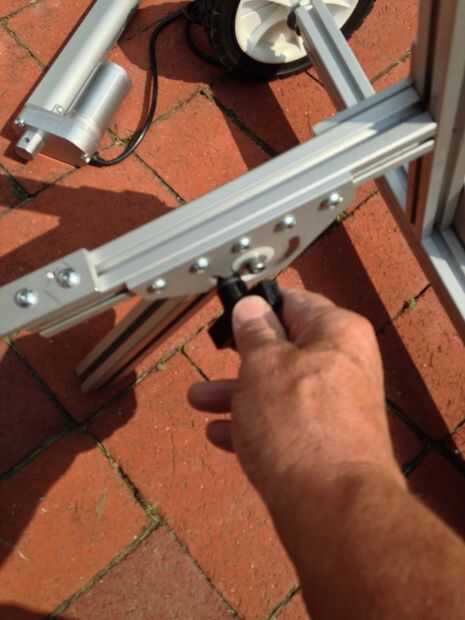

Los restantes 10" sección de extrusión e instale el soporte de giro de 180 grados como se muestra. Gire la perilla de los carro perno deben ser desmontadas antes de instalar. La sección 10" la pierna necesita taladrarse en un solo extremo. Los hilos de nub de 90 grados en la sección girada de extrusión.
