Paso 5: Paso 5: instalar el actuador y el hardware
Agujero de instalar los 3 ahora unirse a la banda al final de la extrusión de 10" que se extiende desde el mástil. Instale 2 tornillos de cabeza de botón y 2 tuercas en t para asegurarlo pero dejan el último agujero vacante.

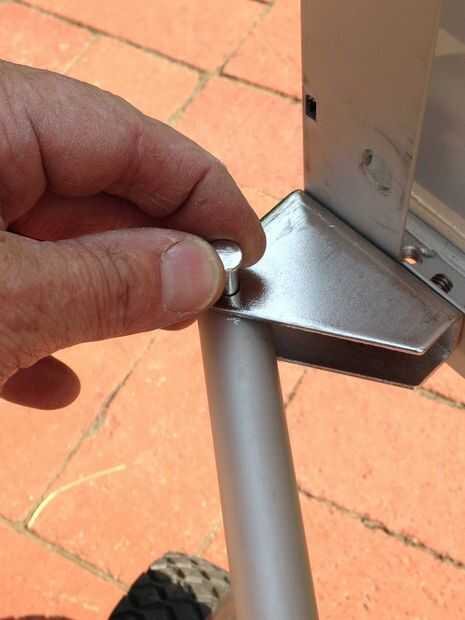

El actuador viene con accesorios de montaje. El soporte de ángulo cilindro debe instalarse en el lado izquierdo del panel solar como se muestra usando las mismas técnicas de los soportes de panel solar. En un extremo tiene una tuerca de mariposa y el otro extremo se cubrió.

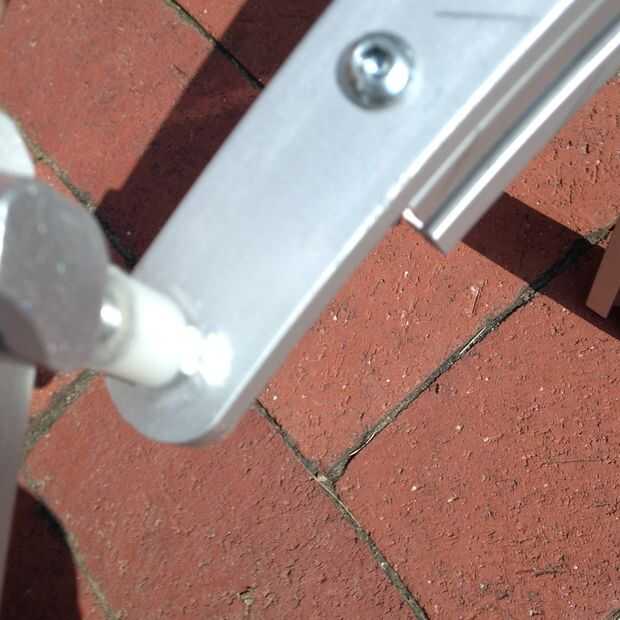

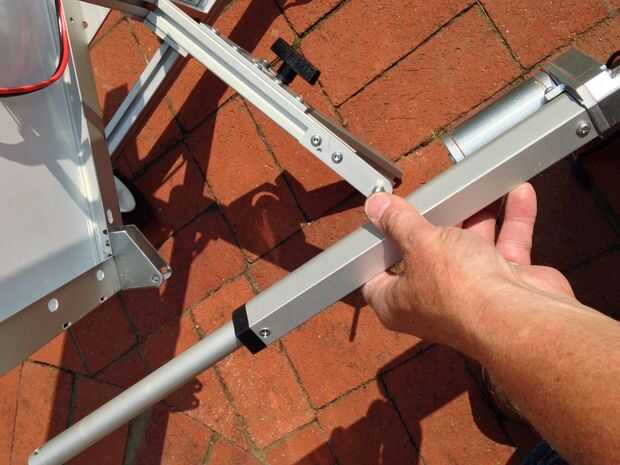

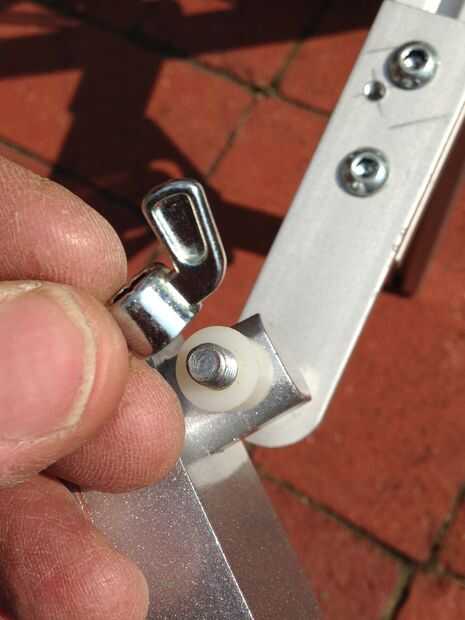

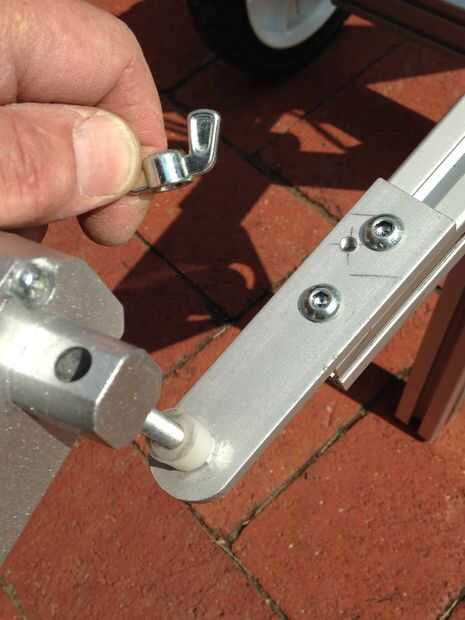

Tomar una 2" largo 1/4-20 perno y pasar a través del agujero vacante en la franja de Unión e hilo de rosca en una tuerca de 1/4-20 para asegurarlo. Coloque un espaciador de nylon 1/4" altura del perno, esto reducirá la fricción. Enroscar ahora la la 1/4-20 tuerca en el perno al actuador seguro en un extremo. Instale el soporte del actuador en el panel solar y el rd de recorrido del actuador del perno.
El actuador no debe atar y debe recorrer el arco completo. Esto se probará más adelante.
