Paso 8: Paso 8: Preparación Final y prueba de

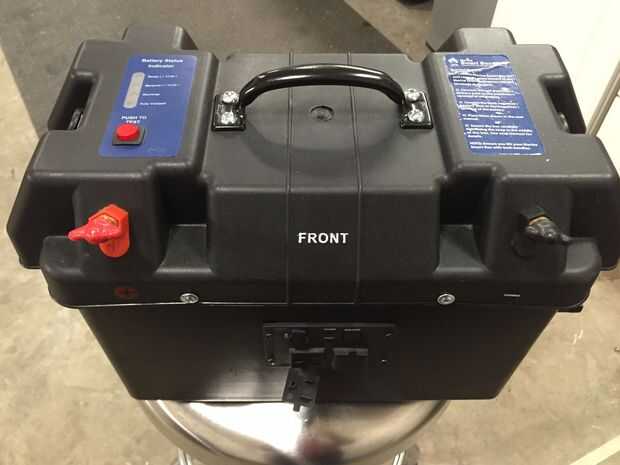

El paquete de energía en la foto es algo que pongo juntos. Quería una mucho más transformador que podría ser con otros paquetes de baterías para aumentar la capacidad de almacenamiento. Usé una caja de la batería con un indicador de carga LED. En lugar de utilizar una batería de ácido plomo usé una batería LiFePO4 20 AH. Os pongo un inversor de 800 vatios modificado en la parte inferior con control remoto montado en el frente de la caja. Sólo pesa alrededor de 15 libras.

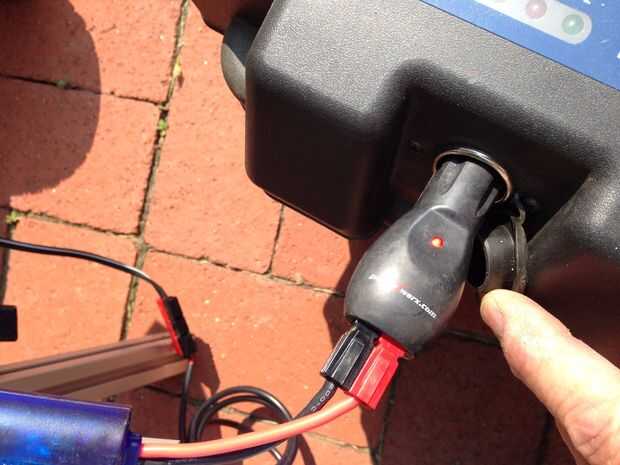

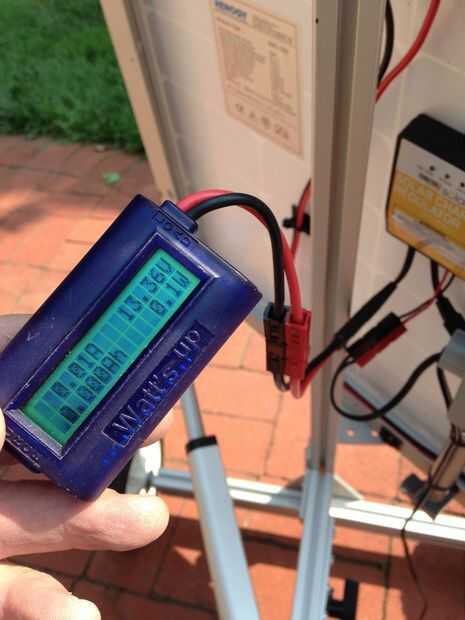

En la foto adyacente se dará cuenta que estoy usando un enchufe del cigarrillo de 12 vdc para convertir a los conectores de anderson. También utilizo un medidor de "Watts Up" para medir la corriente de carga... bueno tener.
Cuando primero se aplica la energía el actuador jog oeste entonces este y parada, después de unos instantes comenzará a buscar el sol. Partir de ese momento el perseguidor se muestra a la luz cada 3 minutos o menos. Este proceso se repetirá hasta el atardecer. Por la noche volverá al este y al conjunto.

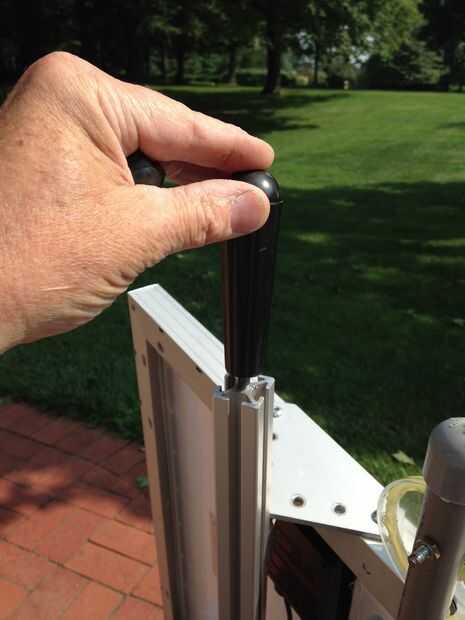

Instale el botón de vuelta larga con perno de 1/4-20. Usted necesitará golpee suavemente el extremo del mástil para instalar esta.
Recorrido del actuador de la prueba
Este montaje tiene ningunos interruptores de límite, el actuador linear tiene incorporada, es por eso que debe asegurarse de que el panel solar viajar cerca de 180 grados de este a oeste hacia el sur debido. Si el panel se une o no viaja lo suficiente aflojar los tornillos de cabeza hexagonal de 1/4-20 que sujetan la tira de carpintero de 3 orificios y deslice adentro o hacia afuera para aumentar o disminuir el recorrido. Vuelva a apretar.
