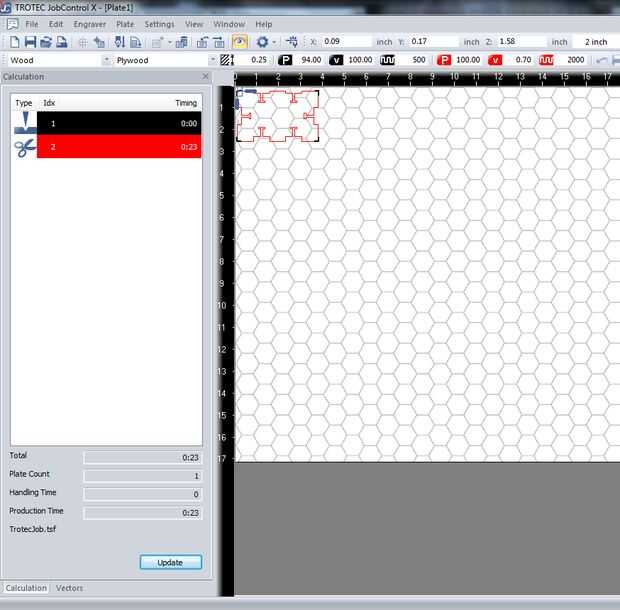

Paso 11: Trotec JobControl Panel (imagen 1)
He decidido romper la siguiente pantalla en dos imágenes. Si yo había hecho una imagen, la resolución de la captura de pantalla sería demasiado baja para ver lo que se está visualizando.
Una vez han regresado de las cinco capas profundas de cuadros de diálogo anteriores, que será llevados ante el panel de Trotec JobControl. En la imagen debajo de éste, verá el trabajo de impresión situado en la pista debajo de la etiqueta Jobname. Haga clic y arrastre su trabajo en el área del corte. Para ver una vista previa de la imagen, haga clic en la imagen del ojo situado en la barra de herramientas bajo el menú de la ventana.
En esta imagen ves Cruz azul en el campo cortado. Esto representa la ubicación física del láser. Por lo general tienes que coloque el láser en la parte superior izquierda del campo cortada y tienen su trabajo ajustar a este punto. A partir del láser en una ubicación diferente en el campo de corte puede permitir ahorrar material y reducir los tiempos de instalación.
Dependiendo de la complejidad de la lateral de la caja que ha diseñado, puede hacer clic derecho en su parte y en el menú desplegable seleccione "Optimizar corte secuencia." Para esta parte simple, que ya fue creada como una única polilínea, no hay ninguna optimización posible, pero para piezas más complejas optimización podría ahorrar tiempo de corte reduciendo la trayectoria del láser. En el peor de los casos, se veía un solo lado de una caja que no fue optimizado por el láser como sólo una serie de líneas que se cortan en el orden en que fueron dibujados en AutoCAD. Esto significa que el láser haga una gran cantidad de reposicionamiento para la pequeña cantidad de corte que estaba haciendo.
Tenga en cuenta en esta pantalla el ajuste que hicimos anteriormente para una velocidad de corte de 0.70.
Por último, haga clic en el botón "Actualizar". Esto mostrará el tiempo de producción aproximado para este trabajo, en este caso unos 23 segundos. En el tiempo uno puede aprender a estimar cuánto trabajo debe tomar para cortar. Si este tiempo es demasiado largo o demasiado corto puede ser una indicación de que una de las opciones anteriores es incorrecta.
Un error que hice durante este proceso de aprendizaje fue establecer mi grosor de línea en más de 0.00mm en AutoCAD. Como comentamos anteriormente, esto dio lugar a la Trotec grabado de una línea en lugar de cortarlo. En este cuadro de diálogo, cuando mi tiempo de producción para esta pequeña parte era más de un minuto y medio, yo sabía que tenía una configuración incorrecta en alguna parte.
