Paso 1: Dibujar cajas en AutoCAD
Había visto que el cuadro de los diseños que habían hecho otros miembros de Techshop, la mayoría de los que había se han descargado de dos sitios web diseño de caja. Por desgracia, ninguno de estos sitios me dan diseños que necesitaba.
Este sitio proporciona los diseños para cajas bastante buenos, pero lamentablemente no incluyó la opción de ranura en T que estaba buscando para unir las cajas:
http://boxmaker.rahulbotics.com/
Este sitio tiene la mejor interfaz para la fabricación de caja que puedo de imagen, pero las cajas de salida tienen problemas. Específicamente, las esquinas de las cajas no vienen juntos correctamente, dejando un cubo de falta de material en la esquina donde se unen los tres lados. Desperdicié un día tratando de conseguir este sitio para darme nada que podía usar. También me gustó la forma de que las ranuras de T fueron diseñadas con los pernos que se extiende completamente a través de las tuercas.
Lo que finalmente decidí hacer fue dibujar las cajas yo en AutoCAD para la salida de láser de Trotec de TechShop. TechShop tiene un convenio con Autodesk para proporcionar toda su última CAD y software de modelado en todos equipos de TechShop, así que sabía que tendría las herramientas de software que necesitaba para trabajar con.
Tuve alguna experiencia con el modelado tridimensional de AutoCAD cuando trabajaba como diseñador mecánico. Esta experiencia hizo las cajas de dibujo más fácil. La simple regla de diseño de cajas comunes de dedo es donde un lado llena un espacio en una esquina, el lado de Unión debe recortarse. También es esencial para decidir cuál de los tres lados llenará los rincones donde confluyen las tres caras. Una decisión de diseño adicionales que hice fue cortar las ranuras en T de modo que los pernos no hicieron pasar a través de las tuercas y cortar los laterales de la caja.
Utilicé una pinza para medir las dimensiones de todas las partes, incluyendo el espesor de la madera contrachapada y el diámetro del perno #4. Curiosamente, ninguna de estas dimensiones eran como escrito en las especificaciones técnicas. Específicamente, el ¼" madera contrachapada que usé no fue nada ¼" de espesor. En la mayoría de los casos ¼" madera contrachapada gruesa es realmente 0,223" de espesor. Conocer esta dimensión es crítica para la caja para encajar cómodamente y sin los lados superpuestos. Además, el diámetro de un #4 tornillo suele ser para un orificio de despeje para este perno quepa, no la real dimensión del perno sí mismo. Quería que los agujeros y las ranuras de mi diseño para tener ajuste de interferencia, no separación ajusta el diámetro que elegí fue 0,10", aunque esto podría ser más estricta para los cortes de madera y más flojo para los agujeros en el Lucite.

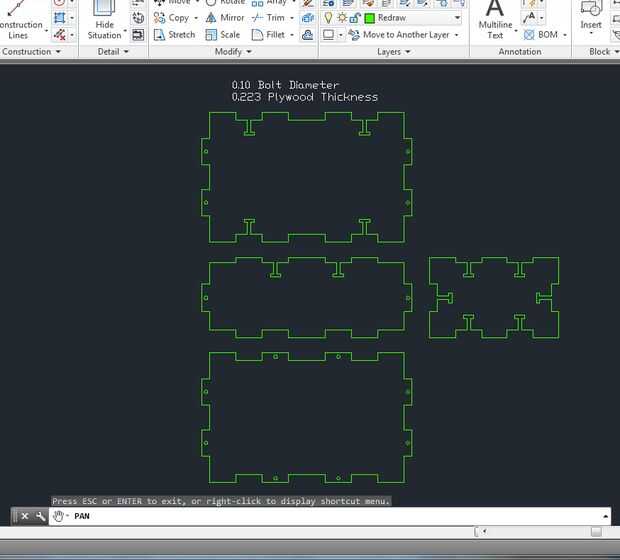

Aquí encontrar una captura de pantalla de mi cuadro dibujado en AutoCAD usando las dimensiones anteriores. He decidido crear cajas que utilizan la media de oro como el cociente de la altura al ancho de los extremos y parte inferior de la caja. Utilizando la media de oro de estas dimensiones debe dar un aspecto final agradable.
