AutoCAD para láser de Trotec - la hice en TechShop! (3 / 15 paso)

Paso 3: Selección de Lineweight y Color

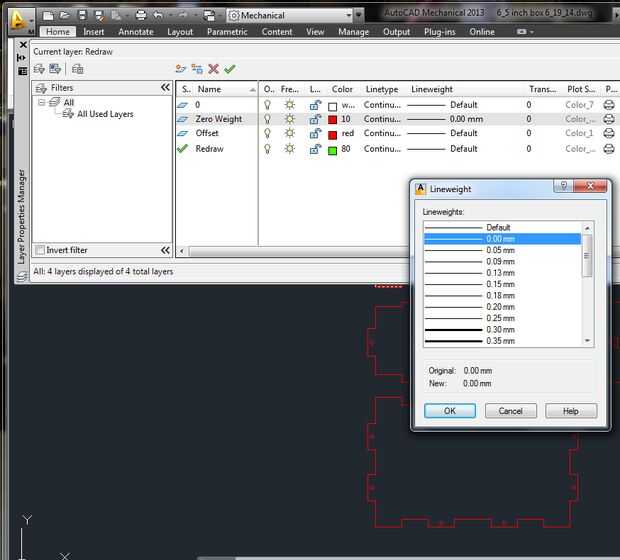

A continuación creé una nueva capa en AutoCAD que llamado "Cero peso". Para la salida a la Trotec, es esencial que esta capa tiene su color establecido, "255,0,0" rojo. Trotec utiliza este rojo puro para significar una línea de corte. También es esencial que esta línea Lineweight de cero. Si la línea no dispone de ningún Lineweight, el Trotec asumirá que desea grabar la línea y no cortar la línea, una trama en lugar de proceso del vector. Aquí puse un Lineweight 0.00 mm.
