Paso 1: Planificación de su bosquejo
Es importante planificar su bosquejo antes de comenzar a dibujar. De esta manera tienes una estrategia de cómo va a hacer las formas que se requieren. Nunca es una forma de dibujar algo en Autodesk. La manera que tenga sentido para usted es la mejor manera de abordar este proyecto.
Para dibujar esta llave de la guía, empiece por el esbozo de planificación. Romper en partes más pequeñas que son más fáciles de dibujar. Por ejemplo:

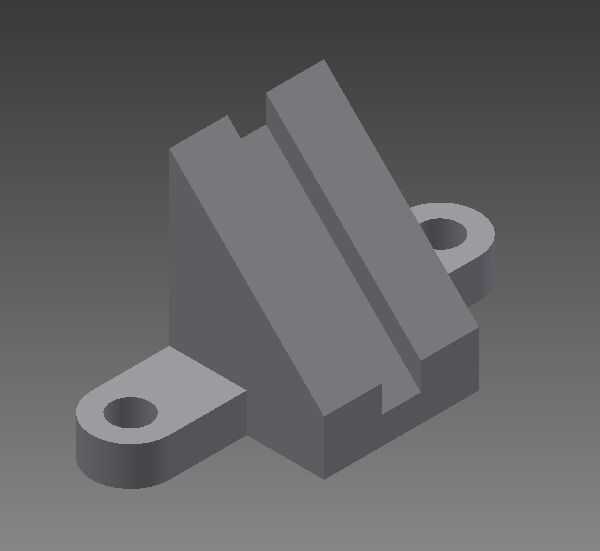

Hay un gran bloque en el centro con dos alas a cada lado para perno hacia abajo y en la parte superior hay un canal que atraviesa el bloque grande.
Es una manera de dibujar este objeto:
Dibujar el bloque medio
Uso trabajo planos para dibujar las alas y cortan los agujeros en las alas para los pernos.
Insertar un plano de trabajo y utilizar geometría proyectada para cortar el ángulo y el canal en el bloque de centro.
