Autodesk Inventor 3d - threading en dos mitades

este es un tutorial de como modelar 3d roscas dividido en dos mitades sin cáscara que se alinee e imprimir con la impresora 3d.

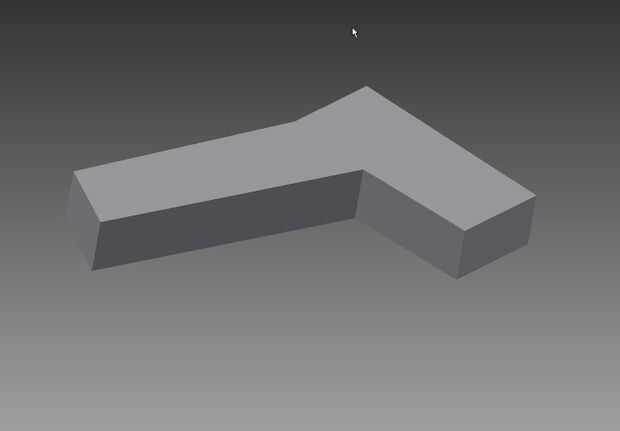

Hice una maqueta de esta cosa sólo para una demostración. No es perfecto y no significado ser.

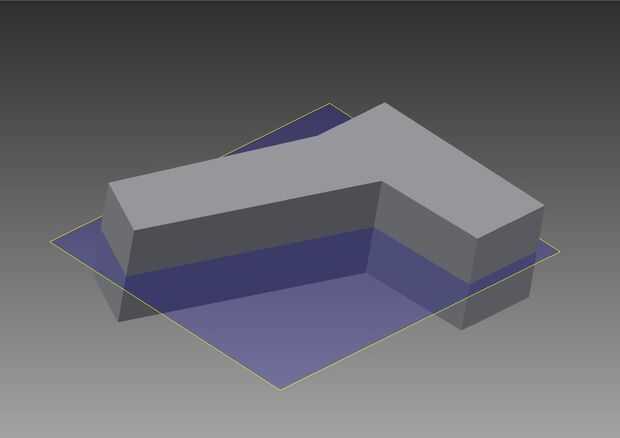

El modelo sería 3d impreso o moldeado por lo que debe dividirse en 2 mitades por inyección. Pero con un agujero roscado en el centro hay donde reta a que Invento a cooperar.

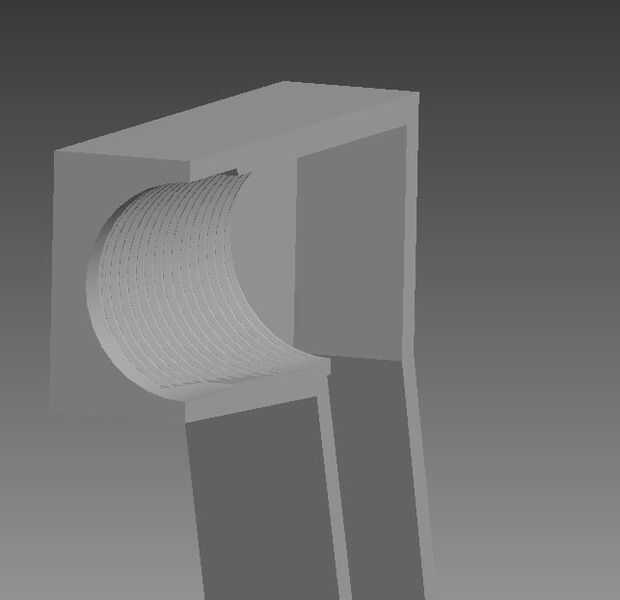

La solución que ideó fue la rosca con la herramienta de Autodesk Modeler del hilo de rosca del modelo.
Crear un nuevo archivo y separar el cuerpo sólido de los hilos más adelante a montarlo en modo conjunto.

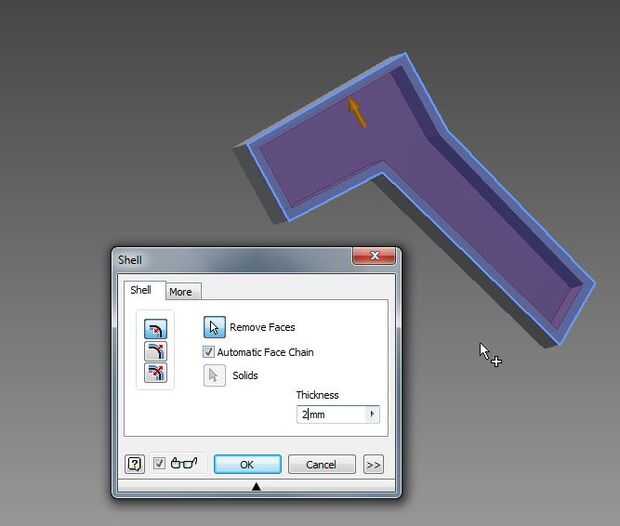

Vaya volver al modelo original de la mitad, la cáscara y espejo.

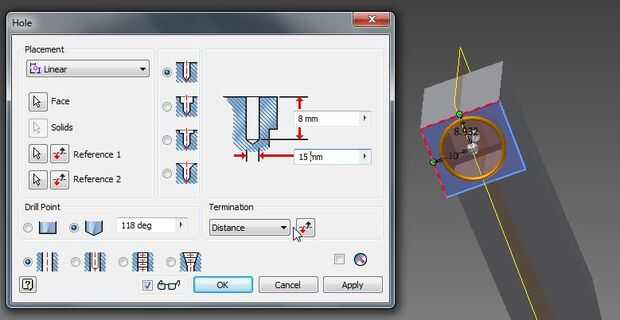

Corte un agujero del mismo tamaño en el mismo lugar como van los hilos.
Crear nuevo conjunto con modelo e hilos de rosca entonces restringir las roscas para todo.

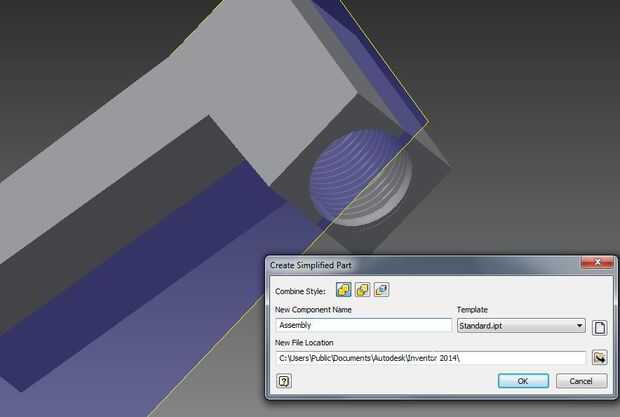

Simplificar la parte para volver a conectar todo y listo.
Disculpas por las imperfecciones de este modelo. Sólo fue creado para demostrar este proceso sin publicar imágenes de lo que estoy trabajando en.

Hecho en Techshop.
