AutoDesk Inventor chapa EX1 observación buque (4 / 7 paso)

Paso 4: Crear dibujo 2D para el comando de corte

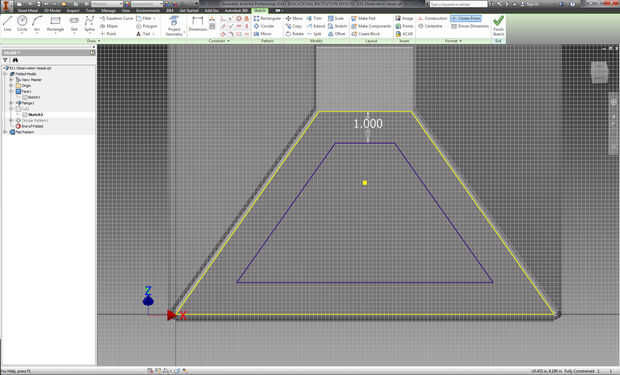

Seleccione una de las nuevas caras de la brida y un nuevo boceto 2D en esa cara del cajón. En el bosquejo crear un perfil de compensación que se establece en 1" desde el borde más externo, como se ve en la figura. Terminar el bosquejo cuando termine.
